Pyromètre CellaTemp PR 21

Description de l'article

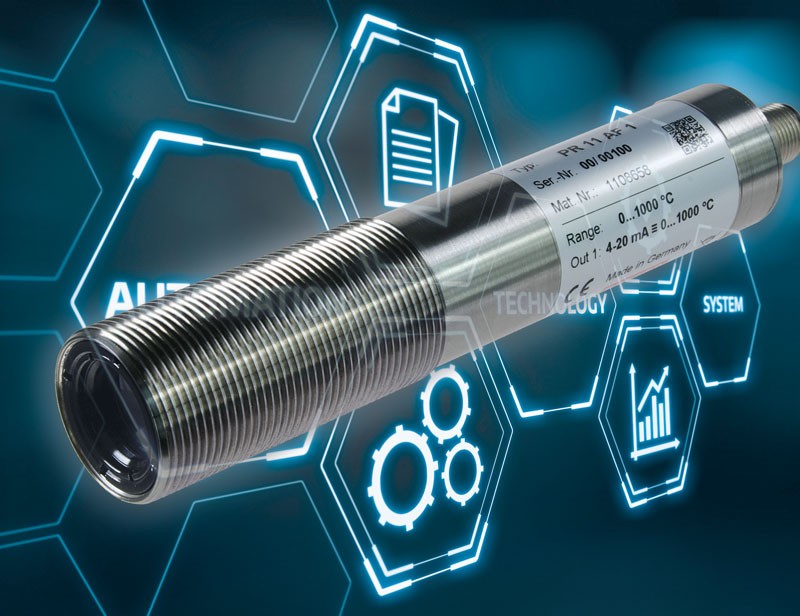

Le CellaTemp® PR 21 est un thermomètre infrarouge intelligent pour une mesure de température rapide, sans contact et sans usure à une distance sûre pour la plage de température comprise entre 250 et 1 600 °C.

Caractéristiques particulières:
  • Thermomètre infrarouge compact
  • interface IO-Link standardisée pour API et indépendante du bus de terrain
  • sortie analogique 0/4 - 20 mA
  • grandes plages de mesure avec une résolution de température élevée
  • résolution optique et précision de mesure élevées grâce à des lentilles de précision antireflets à large bande
  • sortie de commutation à configuration universelle
  • montage simple par filetage central M30
Pyromètre CellaTemp PR 21
Caractéristiques
Version
Plage de mesure
250 - 1600 °C
Distance focale
1,5 m
Votre choix influencera d'autres réglages.
Vous pouvez nous demander cet article

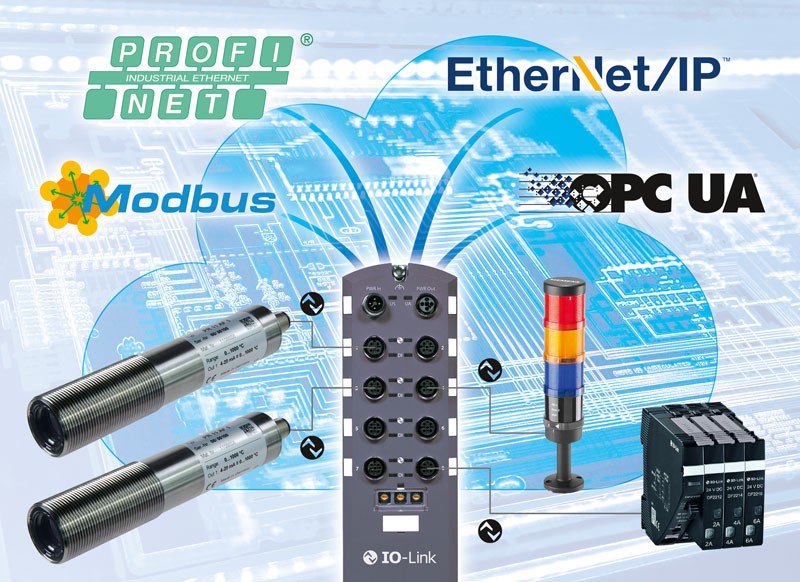

Plus d'informations sur IO-Link:

Version CellaTemp PR 21 AF 1
Plage de mesure 250 - 1600 °C
Taille objet 10 mm
Distance focale 1,5 m
Forme de la cible rond
Principe de mesure monochromatique

Données techniques Téléchargements Calculatrice taille de cible Calculatrice d'émissivité Demande d’application IO-Link IODD IO-Link Déclaration du fabricant

Pyromètre CellaTemp PR 21

Données techniques

Paramètres de mesure

Plage de mesure 250 - 1600 °C
Capteur Photodiode
Plage spectrale 1,0 - 1,7 µm
Temps de réponse t90 ≤ 2 ms (T > 600 °C)
Incertitude de mesure 0,3 % de la temp. lue [°C] plus 2,5 K
Reproductibilité 1 K
Coefficient de température 0,07 %/K
Résolution sortie courant 0,2 K + 0.03 % de la plage
Résolution de sortie 0,1 K

Paramètres électriques

Sortie analogique 0(4) - 20 mA linéaire, commutable et réglable
Résistance ≤ 500 Ω
Sortie de commutation Open Collector 24 V DC, ≤ 150 mA
Entrée test 10 - 34 V DC (selon IEC 61131-2)
Interface IO-Link
Alimentation électrique 24 V DC +10 % / -20 %
Consommation de courant ≤ 50 mA at 24 V DC

Paramètres généraux

Connexion M12 Schraubverbindung 4-polig (A codiert)
Température ambiante 0 - 65 °C
Température de stockage -20 - +80 °C
Humidité de l'air admissible 95 % hum. rel. max. (non condensée)

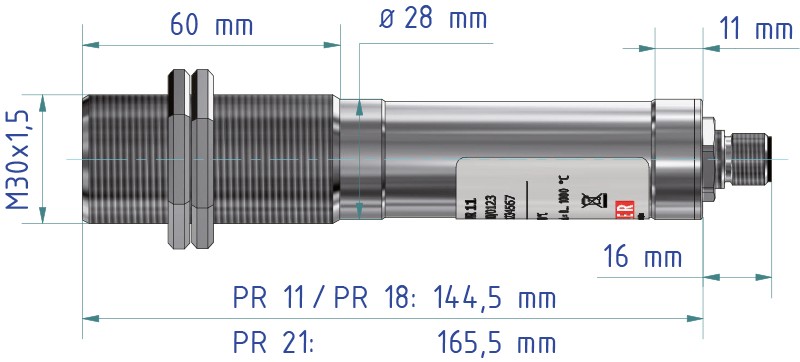

Dimensions Ø 30 x 210 mm (sans connecteur)
Matériau du boîtier Acier inox V2A (1.4305)
Classe de protection IP 65 selon DIN 40050
Poids env. 0,4 kg

Paramètres ajustables

Paramètres Sortie analogique 0/4 - 20 mA
Plage de la sortie analogique
Emissivité
Constante de temps d'atténuation
Temps de maintien de la valeur max
Mode opérationnel et valeurs de commutation du relais
Reset usine
Température unité °C/°F
Simulation de température

Fonctions

Signal excès de température Signalisierung der Fehlercodes bzw. Ereignisse erfolgen
über die digitale Schnittstelle
Fonctions de service Simulation valeur de mesure
Protection d'inversion de polarité pour alimentation électrique, sortie analogique et sortie de commutation

Etendue de la livraison

Etendue de la livraison Infrarot-Thermometer CellaTemp PR
Manuel (version courte)
2 écrous de fixation

Pyromètre CellaTemp PR 21

Calculatrice d'émissivité

En tenant compte de la température affichée sur le pyromètre, de la température réelle, de l’émissivité actuelle et de la température interne du pyromètre (nécessaire pour certains modèles), nous calculons la nouvelle émissivité à utiliser pour que le pyromètre affiche la température réelle
En fonction de la température réelle de l’émissivité de l’objet, de l’émissivité utilisé par le pyromètre de l’objet et de la température interne du pyromètre (nécessaire pour certains modèles), la valeur calculée par le pyromètre est affichée.
Pyromètre
Quotient
  • Mode bichromatique
  • Monochromatique 1
  • Monochromatique 2
Valeur d’émissivité initiale
Rapport d'émissivité à définir
Température ambiante
Température de l'objet
Valeur mesurée par le pyromètre
Pyromètre
Quotient
  • Mode bichromatique
  • Monochromatique 1
  • Monochromatique 2
Valeur d’émissivité initiale
Valeur mesurée par le pyromètre
Température ambiante
Température de l'objet
Rapport d'émissivité à définir

Pyromètre CellaTemp PR 21

Téléchargements

Brochure CellaTemp PR
fr
Brochure Flyer IO-Link
fr
Manuel CellaTemp PR xx
fr
Guide rapide CellaTemp PRxx
fr
Déclaration de conformité Déclaration de conformité PRxx
fr
UKCA Declaration of Conformity PRxx
fr

Pyromètre CellaTemp PR 21

Accessoires

Wir haben leider kein passendes Zubehör gefunden.

Pyromètre CellaTemp PR 21

IO-Link IODD

Type Datei Dateigröße
IODD PR21AF1_20200922.zip 267 KB Download

Pyromètre CellaTemp PR 21

IO-Link Déclaration du fabricant

Pyromètre CellaTemp PR 21

Calculatrice taille de cible

Pyromètre
  • PR 21 AF 1 (1,5 m)
PR 21 AF 1 (1,5 m)
Longueur du graphe
mm
Distance de mesure (mm)0120240360480600720840960108012001320144010.00 mm
Distance de mesureDiamètre du spot
0.00 mm11.50 mm
60.00 mm11.44 mm
120.00 mm11.38 mm
180.00 mm11.32 mm
240.00 mm11.26 mm
300.00 mm11.20 mm
360.00 mm11.14 mm
420.00 mm11.08 mm
480.00 mm11.02 mm
540.00 mm10.96 mm
600.00 mm10.90 mm
660.00 mm10.84 mm
720.00 mm10.78 mm
780.00 mm10.72 mm
840.00 mm10.66 mm
900.00 mm10.60 mm
960.00 mm10.54 mm
1,020.00 mm10.48 mm
1,080.00 mm10.42 mm
1,140.00 mm10.36 mm
1,200.00 mm10.30 mm
1,260.00 mm10.24 mm
1,320.00 mm10.18 mm
1,380.00 mm10.12 mm
1,440.00 mm10.06 mm
1,500.00 mm10.00 mm
