Pyromètre CellaTemp PKL 68

Description de l'article

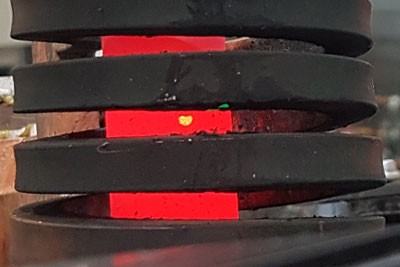

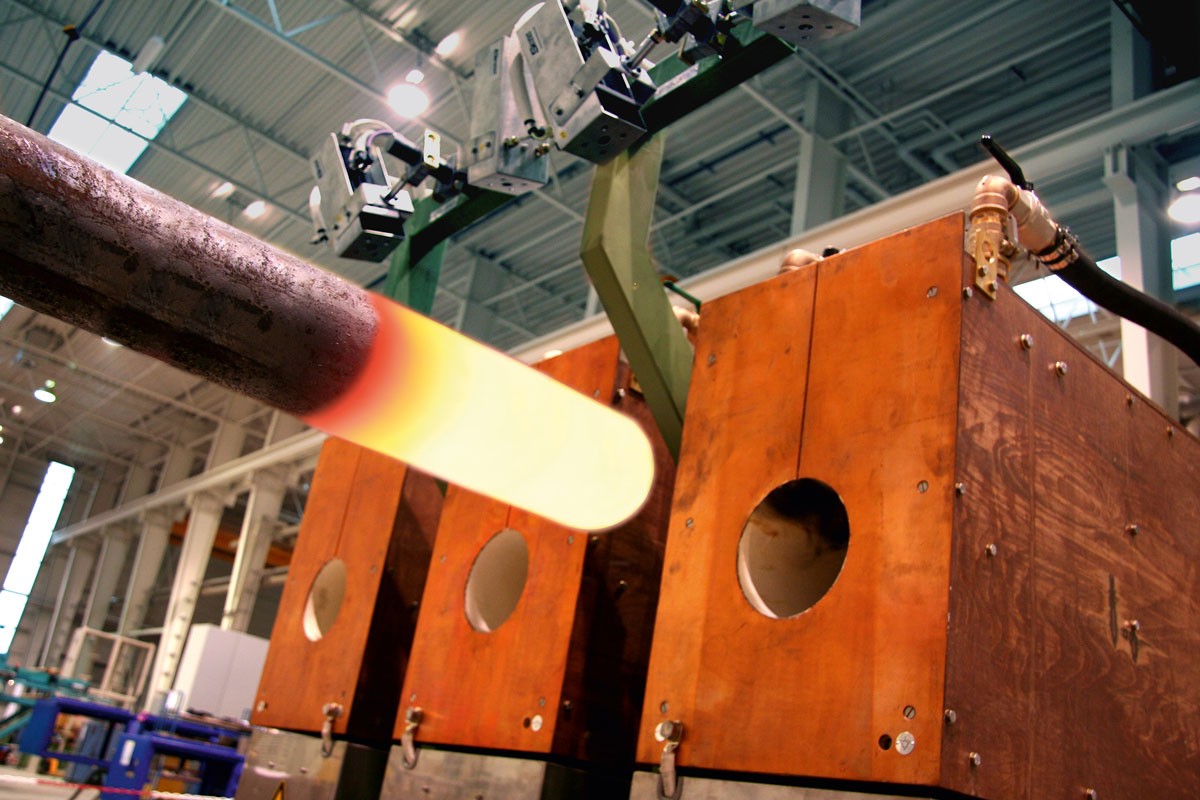

Le CellaTemp® PKL 68 détecte le rayonnement infrarouge de l'objet à mesurer à l'aide d'une double photodiode de construction sandwich, en temps et en lieu identiques, à deux longueurs d'onde. La température est déterminée à partir du rapport entre les deux intensités de rayonnement. La nouvelle génération CellaTemp® PK est équipée d’une fonction intelligente : l’indicateur de vitalité.
Il s’agit d’une technologie de surveillance, d’analyse et de rapport autonome (SMART), c’est-à-dire une fonction d’auto-surveillance, d’analyse et de rapport d’état. Le moniteur de vitalité enregistre en continu toutes les données de fonctionnement pertinentes. Dans le cadre de la maintenance préventive, cela permet au pyromètre de signaler de manière autonome le moment optimal pour un contrôle de service et un étalonnage, en fonction des conditions de fonctionnement.

Caractéristiques particulières:

Plage de mesure de 650 à 1 600 °C
sortie de commutation à configuration universelle
haute résolution optique grâce à des lentilles de précision
interface IO-Link
tous les paramètres réglables par bouton-poussoir sur le capteur ou par interface depuis la commande de l'installation
Soties relais: 2 x PNP Open Collector
montage très simple par filetage central M30
grand affichage LED très lumineux
pointeur LED allumé en permanence, sans parallaxe et sans risque pour la sécurité

Pyromètre CellaTemp PKL 68

Plage de mesure		650 - 1600 °C 650 - 1600 °C
Distance focale		0,21 m 0,21 m 1,0 m 1,5 m
Option de visée		Pointeur LED Pointeur LED

Votre choix influencera d'autres réglages.

Version
Option de visée		Pointeur LED

Vous pouvez nous demander cet article
Quantité:

Version	CellaTemp PKL 68 BF 1
Version	CellaTemp PKL 68 BF 2
Version	CellaTemp PKL 68 BF 3
Plage de mesure	650 - 1600 °C
Plage de mesure	650 - 1600 °C
Plage de mesure	650 - 1600 °C
Taille objet	1,2 mm
Taille objet	5,6 mm
Taille objet	8,6 mm
Distance focale	0,21 m
Distance focale	1,0 m
Distance focale	1,5 m
Forme de la cible	rond
Principe de mesure	bichromatique
Option de visée	Pointeur LED

Données techniques Téléchargements Calculatrice taille de cible Accessoires Calculatrice d'émissivité Demande d’application IO-Link IODD IO-Link Déclaration du fabricant

Pyromètre CellaTemp PKL 68

Données techniques

Paramètres de mesure

Plage de mesure	650 - 1600 °C
Capteur	Photodiode
Plage spectrale	0,95 / 1,05 µm
Temps de réponse t90	≤ 10 ms (T > 750 °C)
Incertitude de mesure	1 % de la temp. lue [°C]
Reproductibilité	2 K
Coefficient de température	0,05 %/K
Résolution sortie courant	0,1 K + 0.005 % de la plage
Résolution de sortie	0,1 K
Résolution de l'afficheur	1 K

Paramètres électriques

Sortie analogique	0(4) - 20 mA linéaire, commutable et réglable
Résistance	≤ 500 Ω
Sortie de commutation	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Entrée test	10 - 34 V DC (selon IEC 61131-2)
Interface	IO-Link V1.1.3
Alimentation électrique	18 - 32 V DC
Consommation de courant	≤ 75 mA at 24 V DC

Caractéristiques

Afficheur	afficheur LED rouge 4-digit, hauteur 8 mm
Etats de l'afficheur	3 x LED
Eléments de contrôle	3 boutons

Paramètres généraux

Connexion	Connecteur M12 5 pôles (A codé)
Température ambiante	0 - 65 °C
Température de stockage	-20 - +80 °C
Humidité de l'air admissible	95 % hum. rel. max. (non condensée)
Dimensions	Ø 30 x 235 mm (sans connecteur)
Matériau du boîtier	Acier inox V2A (1.4305)
Classe de protection	IP 65 selon DIN 40050
Poids	env. 0,4 kg

Paramètres ajustables

Paramètres

Sortie analogique 0/4 - 20 mA
Plage de la sortie analogique
Rapport d'émissivité par réglage rapide
Transmission du verre de protection
Constante de temps d'atténuation
Temps de maintien de la valeur max
Mode de fonctionnement, source et point de commutation, délai de mise en marche et de coupure des contacts de commutation
Correction de température pour les influences spécifiques au processus à l'aide de points d'interpolation (paires X/Y)
Indicateur de vitalité
Paramètres de service
Reset usine
Blocage clavier
Température ou 'run' affichée sur l'écran
Température unité °C/°F
Simulation de température

Fonctions

Signal excès de température	Affichage du signal pour une température interne > 75 °C
Fonctions de service	Simulation valeur de mesure
DTD-(Discontinuous Temperature Detection) fonction	Détection automatique de la température dans les procédés discontinus
Fonctions de diagnostic	Indication en cas d'inversion de polarité, surcharge ou surtension
Protection d'inversion de polarité	pour alimentation électrique, sortie analogique et sortie de commutation

Etendue de la livraison

Thermomètre infrarouge CellaTemp PK
Manuel (version courte)
2 écrous de fixation

Pyromètre CellaTemp PKL 68

Téléchargements

Brochure CellaTemp PK PKF PKL

Brochure Flyer IO-Link

Manuel CellaTemp PKx 6x IO-Link

Guide rapide CellaTemp PK6x IO-Link

Déclaration de conformité Déclaration de conformité PKxy

UKCA Declaration of Conformity PKxy

EAC Deklaration PK-PA-PT

Pyromètre CellaTemp PKL 68

IO-Link IODD

Datei	Dateigröße
IODD PKL68BF1-2_20241031.zip	682 KB	Download
IODD PKL68AF1_20221221.zip	508 KB	Download
IODD PKL68AF2_20221221.zip	508 KB	Download

Pyromètre CellaTemp PKL 68

IO-Link Déclaration du fabricant

Datei	Dateigröße
MC PKL 68 AF 2_202302_en.pdf	100 KB	Download
MC PKL 68 AF 1_202302_en.pdf	100 KB	Download
MC PKL 68 BF 1 2_202410_en.pdf	124 KB	Download

Pyromètre CellaTemp PKL 68

Calculatrice taille de cible

Distance de mesure	Diamètre du spot
0.00 mm	18.20 mm
8.40 mm	17.52 mm
16.80 mm	16.84 mm
25.20 mm	16.16 mm
33.60 mm	15.48 mm
42.00 mm	14.80 mm
50.40 mm	14.12 mm
58.80 mm	13.44 mm
67.20 mm	12.76 mm
75.60 mm	12.08 mm
84.00 mm	11.40 mm
92.40 mm	10.72 mm
100.80 mm	10.04 mm
109.20 mm	9.36 mm
117.60 mm	8.68 mm
126.00 mm	8.00 mm
134.40 mm	7.32 mm
142.80 mm	6.64 mm
151.20 mm	5.96 mm
159.60 mm	5.28 mm
168.00 mm	4.60 mm
176.40 mm	3.92 mm
184.80 mm	3.24 mm
193.20 mm	2.56 mm
201.60 mm	1.88 mm
