Pyromètre CellaTemp PA 10

Description de l'article

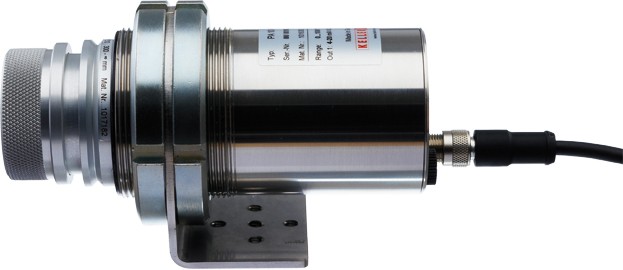

Le CellaTemp® PA 10 est un pyromètre numérique pour la mesure de températures de 0 à 1 000 °C. Grâce à sa très grande étendue de mesure, il peut être utilisé pour une multitude d'applications, principalement sur des objets de mesure non métalliques. Pour une visée facile et précise de l'objet de la mesure, une visée optique ou un pointeur laser sont disponibles. Un affichage LED, lisible même à grande distance, se trouve au dos de l'appareil. En mode normal, la température de la mesure actuelle est affichée. Si les paramètres actuels sont modifiés à l'aide des boutons-poussoirs arrière, les réglages modifiés sont affichés à l'écran.

Caractéristiques particulières:

Plage de mesure de 0 à 1 000 °C
lentilles interchangeables focalisables pour un réglage exact de la distance de mesure
lentilles de précision avec miroir à large bande
affichage LED lisible à grande distance, sortie de courant de test pour la fonction de diagnostic
en série : entrée/sortie numérique ainsi que deux sorties analogiques et interface USB/RS485

Pyromètre CellaTemp PA 10

Plage de mesure		0 - 1000 °C 0 - 1000 °C
Distance focale		0,15 - 0,3 m 0,15 - 0,3 m 0,3 m - ∞
Option de visée		Visée optique Visée optique Pointeur laser Caméra vidéo

Votre choix influencera d'autres réglages.

Version
Option de visée

Vous pouvez nous demander cet article
Quantité:

Plage de mesure	0 - 1000 °C
Capteur	Thermopile
Plage spectrale	8 - 14 µm
Temps de réponse t98	≤ 30 ms
Incertitude de mesure	1 % de la temp. lue [°C], min. 2 K
Reproductibilité	1 K
Coefficient de température	0,1 K/K (T < 250 °C) 0,04 %/K (T > 250 °C)
Résolution sortie courant	0,2 K + 0.03 % de la plage
Résolution de sortie	0,1 K
Résolution de l'afficheur	0,1 K < 200 °C 1 K ≥ 200 °C

Sortie analogique	0(4) - 20 mA linéaire, commutable et réglable
Résistance	≤ 500 Ω
Entrée analogique	1 - 10 V
Sortie de commutation	2 x collecteurs ouverts 24 V DC, ≤ 30 mA
Entrée de commutation	2 x to 24 V
Interface	USB
Interface	RS 485
Alimentation électrique	24 V DC +10 % / -20 %
Consommation de courant	≤ 175 mA à 24 V DC

Connexion	Connecteur M12 8 pôles
Température ambiante	0 - 65 °C
Température de stockage	-20 - +80 °C
Humidité de l'air admissible	95 % hum. rel. max. (non condensée)
Dimensions	Ø 65 mm x 220 mm (max. 277 mm)
Matériau du boîtier	Acier inox V2A (1.4305)
Classe de protection	IP 65 selon DIN 40050
Poids	env. 0,9 kg

Signal excès de température	si la température interne dépasse 80 °C la sortie analogique affiche une valeur > 20,5 mA
Fonctions de service	Simulation valeur de mesure ou signal de courant
Fonction ATD-(Automatique température Détection)	Détection automatique de la température dans les procédés discontinus

Distance de mesure	Diamètre du spot
0.00 mm	24.00 mm
12.00 mm	23.28 mm
24.00 mm	22.56 mm
36.00 mm	21.84 mm
48.00 mm	21.12 mm
60.00 mm	20.40 mm
72.00 mm	19.68 mm
84.00 mm	18.96 mm
96.00 mm	18.24 mm
108.00 mm	17.52 mm
120.00 mm	16.80 mm
132.00 mm	16.08 mm
144.00 mm	15.36 mm
156.00 mm	14.64 mm
168.00 mm	13.92 mm
180.00 mm	13.20 mm
192.00 mm	12.48 mm
204.00 mm	11.76 mm
216.00 mm	11.04 mm
228.00 mm	10.32 mm
240.00 mm	9.60 mm
252.00 mm	8.88 mm
264.00 mm	8.16 mm
276.00 mm	7.44 mm
288.00 mm	6.72 mm
300.00 mm	6.00 mm

Résultats de la recherche

Pyromètre CellaTemp PA 10

Description de l'article

Faire une demande

Version	CellaTemp PA 10 AF 1
Version	CellaTemp PA 10 AF 2
Plage de mesure	0 - 1000 °C
Plage de mesure	0 - 1000 °C
Distance focale	0,3 m - ∞
Distance focale	0,15 - 0,3 m
Forme de la cible	rond
Rapport optique	50 : 1
Rapport optique	48 : 1
Objectif	PZ 10.01
Objectif	PZ 10.05
Principe de mesure	monochromatique
Option de visée	Visée optique
Option de visée	Pointeur laser
Option de visée	Caméra vidéo
