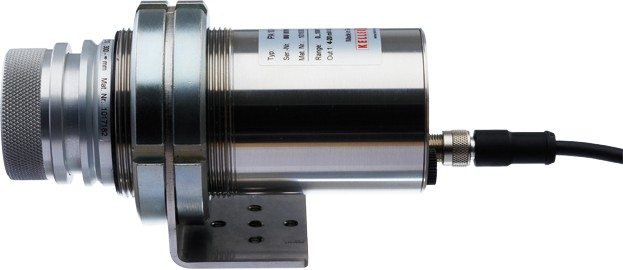

Пирометр CellaTemp PA 10

Описание статьи

CellaTemp® PA 10 - цифровой пирометр для измерения температуры от 0 до 1000 °C. Благодаря чрезвычайно большому диапазону измерений он может применяться универсально для широкого спектра задач, в первую очередь для неметаллических объектов измерения. Для простого и точного наведения на объект измерения пирометр оснащён сквозным видоискателем или лазерным целеуказателем. Показания светодиодного дисплея на задней панели можно прочитать даже с большого расстояния. В нормальном режиме работы на дисплей выводится текущая температура измерения. При изменении актуальных параметров с помощью кнопок на задней панели измененные настройки отображаются на дисплее.

Специальные возможности:

Диапазон измерения от 0 до 1000 °C
Фокусируемая сменная оптика для точной настройки расстояния измерения
Широкополосная прецизионная антибликовая оптика
Светодиодный дисплей считывает данные с большого расстояния
Тестовый токовый выход для функции диагностики
Стандарт : цифровой вход/выход, а также два аналоговых выхода и интерфейс USB/RS485.

Пирометр CellaTemp PA 10

Диапазон измерения:		0 - 1000 °C 0 - 1000 °C
Фокусное расстояние		0,15 - 0,3 m 0,15 - 0,3 m 0,3 m - ∞
Визирное устройство		Сквозной видоискатель Сквозной видоискатель Лазерный целеуказатель Видеокамера

Ваш выбор влияет на другие настройки

Конструкция
Визирное устройство

Вы можете запросить эту статью у нас
Кол-во:

Конструкция	CellaTemp PA 10 AF 1
Конструкция	CellaTemp PA 10 AF 2
Диапазон измерения:	0 - 1000 °C
Диапазон измерения:	0 - 1000 °C
Фокусное расстояние	0,3 m - ∞
Фокусное расстояние	0,15 - 0,3 m
Форма измерительного пятна	круглая
Показатель визирования	50 : 1
Показатель визирования	48 : 1
Объектив	PZ 10.01
Объектив	PZ 10.05
Принцип измерения	односпектральный
Визирное устройство	Сквозной видоискатель
Визирное устройство	Лазерный целеуказатель
Визирное устройство	Видеокамера

Технические характеристики Документы для скачивания Калькулятор измерительного пятна Aксессуары Калькулятор коэффициента излучения Запрос

Пирометр CellaTemp PA 10

Калькулятор коэффициента излучения

Корректное значение коэффициента излучения, настраиваемое на пирометре, рассчитывается из измеренного значения, указываемого пирометром, фактической температуры объекта, предварительно настроенного на пирометре коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).

Указываемое пирометром измеренное значение рассчитывается из фактической температуры объекта, коэффициента излучения измеряемого объекта, настроенного на пирометре значения коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).

Пирометр

Quotient

Двухканальный режим
Спектральный режим 1
Спектральный режим 2

Предварительно настроенный коэффициент излучения

Настраиваемый коэффициент излучения

Температура окружающей среды

Температура объекта

Измеренное пирометром значение

Пирометр

Quotient

Двухканальный режим
Спектральный режим 1
Спектральный режим 2

Предварительно настроенный коэффициент излучения

Измеренное пирометром значение

Температура окружающей среды

Температура объекта

Настраиваемый коэффициент излучения

Пирометр CellaTemp PA 10

Документы для скачивания

Проспект CellaTemp PA

Проспект CellaView

Инструкция CellaTemp PA 1x 2x 3x

Краткая инструкция CellaTemp PA1x 2x 3x

Декларация соответствия Declaration с сайта Conformity PAxx

UKCA Declaration с сайта Conformity PAxx

EAC Deklaration PK-PA-PT

Пирометр CellaTemp PA 10

Калькулятор измерительного пятна

Расстояние до объекта измерения	Диаметр измерительного пятна
0.00 mm	24.00 mm
12.00 mm	23.28 mm
24.00 mm	22.56 mm
36.00 mm	21.84 mm
48.00 mm	21.12 mm
60.00 mm	20.40 mm
72.00 mm	19.68 mm
84.00 mm	18.96 mm
96.00 mm	18.24 mm
108.00 mm	17.52 mm
120.00 mm	16.80 mm
132.00 mm	16.08 mm
144.00 mm	15.36 mm
156.00 mm	14.64 mm
168.00 mm	13.92 mm
180.00 mm	13.20 mm
192.00 mm	12.48 mm
204.00 mm	11.76 mm
216.00 mm	11.04 mm
228.00 mm	10.32 mm
240.00 mm	9.60 mm
252.00 mm	8.88 mm
264.00 mm	8.16 mm
276.00 mm	7.44 mm
288.00 mm	6.72 mm
300.00 mm	6.00 mm

Диапазон измерения:	0 - 1000 °C
Сенсорный датчик	Термопара
Спектральный диапазон	8 - 14 мкм
Время срабатывания t98	≤ 30 мс
Погрешность измерения	1 % от измер. значения [°C], но не менее 2 K
Воспроизводимость	1 K
Температурный коэффициент	0,1 K/K (T < 250 °C) 0,04 %/K (T > 250 °C)
Разрешение токового выхода	0,2 K + 0,03 % отрегулированного диапазона
Разрешение интерфейса	0,1 K
Разрешение дисплея	0,1 K < 200 °C 1 K ≥ 200 °C

Аналоговый выход	0(4) - 20 мA линейный, переключаемый, масштабируемый
Допустимая нагрузка	≤ 500 Ω
Аналоговый вход	0 - 10 V
Коммутационный выход	2 x открытых коллектора, 24 В пост. тока, ≤ 30 мA
Коммутационный вход	2 x соотв. 24 V
Интерфейс	USB
Интерфейс	RS 485
Питание	24 В пост. тока +10 % / -20 %
Потребление тока	≤ 175 мA при 24 В пост. тока

Соединение	8-пол. резьбовое соединение M14
Температура окружающей среды	0 - 65 °C
Температура хранения	-20 - +80 °C
Допуст. влажность воздуха	95 % отн.влаж. макс. (без конденсата)
Габариты	Ø 65 мм x 220 мм (макс. 277 мм)
Материал корпуса	Нерж. сталь V2A (1.4305)
Вид защиты	IP 65 по DIN 40050
Вес	прим. 0,9 кг

Сигнал превышения температуры	при внутр. температуре > 80 °C переключение аналог. выхода на > 20,5 мA
Функция обслуживания	Имитация измер. значения или токового сигнала
Функция ATD (Автоматическая Регистрация Температуры)	автоматическая регистрация температуры при цикл. процессах

Визирное устройство	Сквозной видоискатель
Визирное устройство	Лазерный целеуказатель
Визирное устройство	Видеокамера
Дисплей	4-разряд.,7-сегм. светодиодный, красн.цвета, высота цифр 8 мм
Индикация статуса	2 х светодиода
Элементы управления	3 кнопки
