Tecnología de medición del calor residual
Según la Ley de Eficiencia Energética - § 17 EnEfG
La Ley de Eficiencia Energética - artículo 17 EnEfG está en vigor en Alemania desde el 1 de enero de 2024 con el objetivo de aumentar la eficiencia energética y reducir el consumo de energía en todo el país. Según la EnEfG, todas las empresas comerciales con un consumo anual de energía superior a 2,5 GWh/a deben facilitar información sobre su calor residual por primera vez antes del 30 de junio de 2024.
En una fábrica de ladrillos, esto incluye al menos la cantidad de gases de combustión del horno túnel, el aire húmedo del secado y el aire sobrante del horno que se expulsa. Estos flujos de energía pueden determinarse directamente en las tuberías o, en el caso de instalaciones estructuralmente difíciles, mediante mediciones diferenciales antes y después del punto de soplado.
Los valores medidos pueden registrarse y evaluarse en el sistema K-Matic de KELLER o procesarse con otros registradores de datos y sistemas de control de procesos. Se trata de una tecnología de medición industrial sólida y probada que puede utilizarse para la optimización de procesos, además de para determinar cantidades.
Estaremos encantados de realizar una auditoría en su planta, hacer recomendaciones para la correcta selección y colocación de los dispositivos de medición y proporcionarle una oferta. También ofrecemos mediciones de oxígeno en tuberías o en el horno, sensores de temperatura adicionales o dispositivos de medición de humedad.

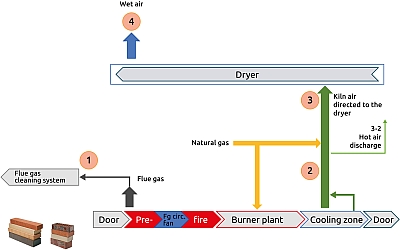

Esquema: Medición de los flujos de calor residual
| Messstelle | Messsystem Pitot | Messsystem Anemometer |
|---|---|---|
| 1 - Rauchgas | A/B | |
| 2 - Ofenluft | A | B |
| 3 - Heissluft Trockner, Heissluftabblasung | A | B |
| 4 - Nassluft < 95 % rF | A | B |
Tecnología de medición del calor residual - Nuestra gama incluye
Paquete A: Mediciones mediante sondas de Pitot - conexión de 1 1/4" con medición de temperatura Medición clásica del volumen de aire con la sonda de Pitot como "medición puntual" con punto de medición de temperatura asignado. Medición en el gas de combustión con una sonda de Pitot mejorada que mide en toda la sección transversal.
Esta sonda se lava a contracorriente con aire comprimido.Paquete B: Mediciones mediante anemómetro de alta temperatura - conexión 1/2" La medición del volumen de aire con anemómetro como "medición puntual" proporciona señales directas con velocidad de flujo en m/s y temperatura en °C. Las mediciones se realizan en el gas de combustión mediante una sonda de Pitot mejorada, que mide en toda la sección transversal y se lava a contracorriente con aire comprimido. La solución se caracteriza por su bajo coste de instalación.
Para determinar los puntos de medición óptimos en su sistema, debe comprobarse previamente la estructura del mismo.
- Los puntos de medición existentes pueden aprovecharse e integrarse en el sistema de recogida de calor residual
- ¿Hay suficientes longitudes de entrada y salida en las tuberías para los caudalímetros?
- ¿Cómo puede integrarse el registro y la visualización de los datos de medición obtenidos en la tecnología de control y regulación de procesos existente?
