Stål pyrometer
Applikationsrapporter för temperaturmätning av stål

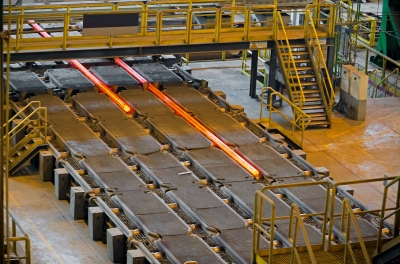

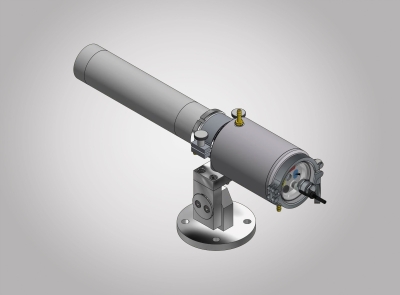

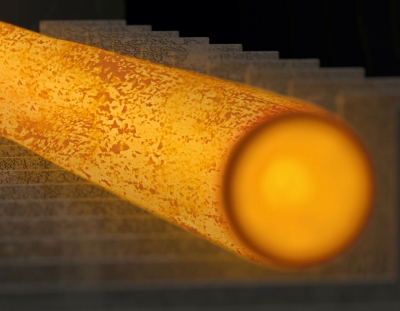

Applikationsrapport Rörvalsverk

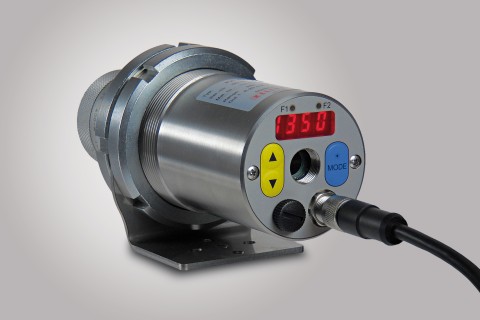

Pyrometrar har visat sig vara mycket användbara för att mäta temperaturen vid piercing, stretching och finishrullning. De detekterar den infraröda strålning som avges av objektet och använder den för att beräkna temperaturen enligt Plancks strålningslag. Mätningen sker optiskt och beröringsfritt på ett säkert avstånd och är därmed oförstörande för arbetsstycket. Temperaturen registreras inom några millisekunder och fungerar som en övervaknings- och styrvariabel för värme- och valsningsprocessen.
För att undvika störningar från glödskal och oxid har pyrometrarna en CSD-funktion (Clean Surface Detection). I kombination med högupplöst optik och en mycket kort mättid filtreras de verkliga temperaturerna bort från den glödskal- och oxidfria ytan.
För att undvika störningar från glödskal och oxid har pyrometrarna en CSD-funktion (Clean Surface Detection). I kombination med högupplöst optik och en mycket kort mättid filtreras de verkliga temperaturerna bort från den glödskal- och oxidfria ytan.
**Egenskaper
- CSD-funktion (Clean Surface Detection) för detektering av verklig objekttemperatur
- Mycket hög optisk upplösning för mätning av heta punkter på säkert avstånd
- Kvotmätmetod för tillförlitlig mätning trots damm, ånga och rök
applikationsrapport Tube rolling mill

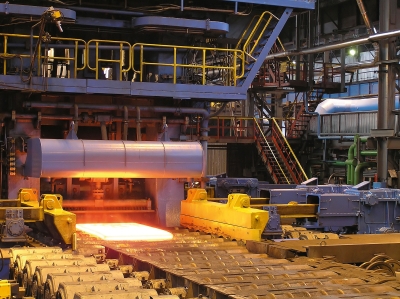

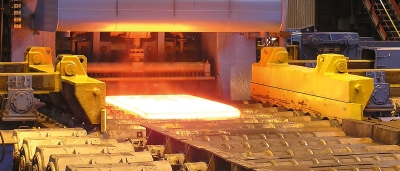

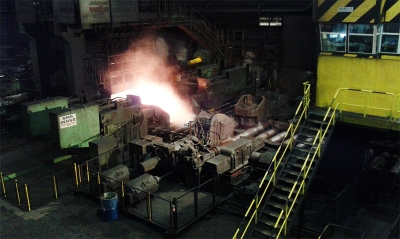

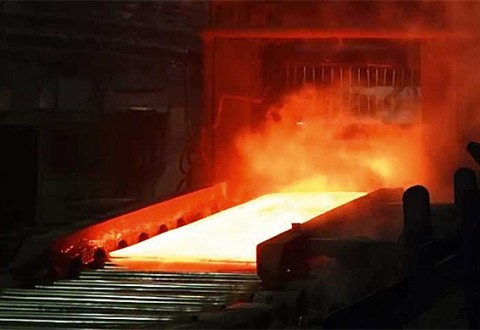

Applikationsrapport rullställ
För att bestämma plattans temperatur används optiska pyrometrar som mäter objektets infraröda strålning från ett säkert avstånd utan kontakt och bestämmer temperaturen utifrån detta. Vid de relevanta mätpunkterna finns det risk för tung vattenånga och rök i pyrometerns synfält. För att ändå kunna mäta temperaturen på ett tillförlitligt sätt används kvotpyrometrar.
Kvotmätmetoden kompenserar för sådana störande influenser och visar rätt temperatur även om den infraröda strålningen försvagas av mellanliggande medier.
Kvotmätmetoden kompenserar för sådana störande influenser och visar rätt temperatur även om den infraröda strålningen försvagas av mellanliggande medier.
**Egenskaper

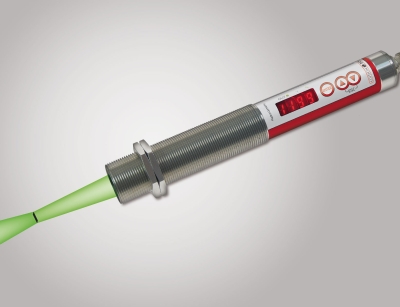

- Mätmetod med kortvågskvot för objekttemperaturer från 500 °C
- Valfria siktesanordningar: Genomsiktsmätning, laserpilotljus eller videokamera

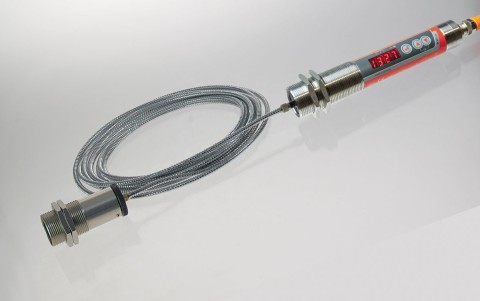

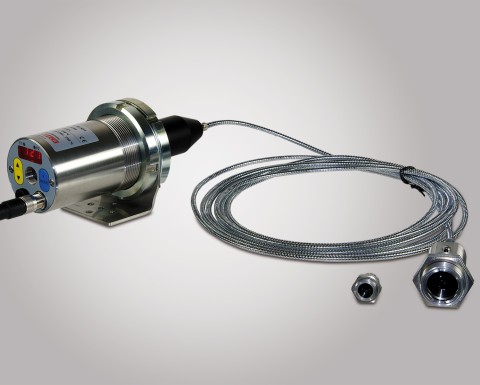

- Kompakt utförande eller som fiberoptisk version med separat optiskt mäthuvud
applikationsrapport Roller stand

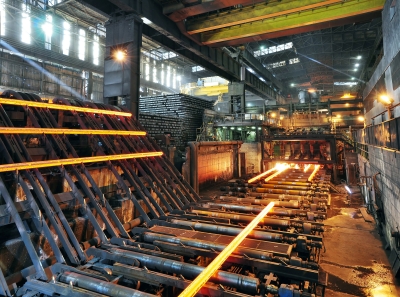

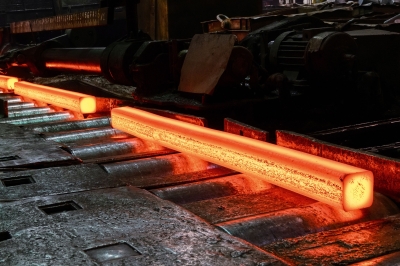

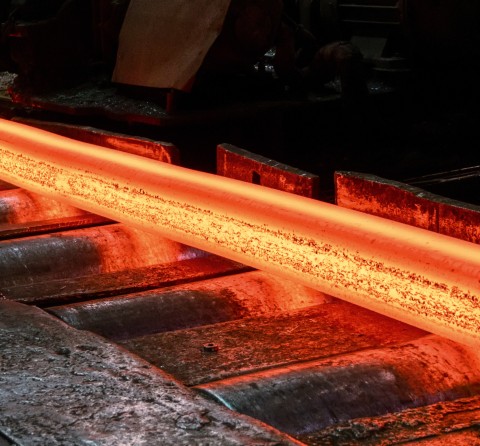

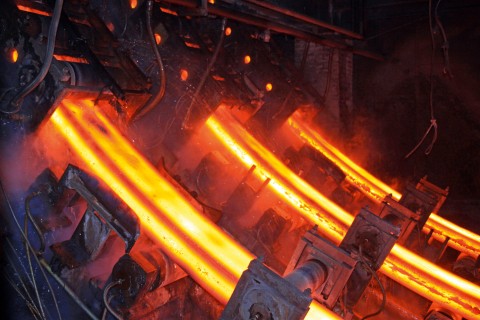

Tillämpningsrapport stångkvarn
Temperaturkontrollerad valsning är en förutsättning för att uppnå önskade materialegenskaper och samtidigt uppnå maximal effektivitet i stångproduktionen. För att kunna säkerställa dagens höga krav krävs moderna mätmetoder och mätsystem som är lämpliga för respektive mätpunkt.
Pyrometrar har visat sig vara lämpliga för mätning av temperaturen på billets och stänger. Mätningen sker optiskt och beröringsfritt och därmed på ett säkert avstånd och utan att förstöra arbetsstycket.
För att undvika störningar från glödskal och oxid har pyrometrarna en CSD-funktion (Clean Surface Detection). I kombination med högupplöst optik och en mycket kort mättid filtreras de verkliga temperaturerna bort från den glödskal- och oxidfria ytan.
Pyrometrar har visat sig vara lämpliga för mätning av temperaturen på billets och stänger. Mätningen sker optiskt och beröringsfritt och därmed på ett säkert avstånd och utan att förstöra arbetsstycket.
För att undvika störningar från glödskal och oxid har pyrometrarna en CSD-funktion (Clean Surface Detection). I kombination med högupplöst optik och en mycket kort mättid filtreras de verkliga temperaturerna bort från den glödskal- och oxidfria ytan.
**Egenskaper
- CSD-funktion (Clean Surface Detection) för detektering av verklig objekttemperatur
- Mycket hög optisk upplösning för mätning av även små stänger på säkert avstånd
- Valfria siktesanordningar: Genomsiktsmätning, laserpilotljus eller videokamera
applikationsrapport Bar mill

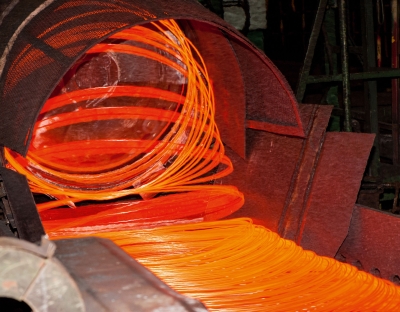

Applikationsrapport CellaWire
Temperaturkontrollerad valsning är en förutsättning för att uppnå önskade materialegenskaper och samtidigt maximera effektiviteten i trådtillverkningen. För att kunna säkerställa dagens höga krav på snäva toleranser för valsningstemperaturen krävs moderna mätmetoder och mätsystem som är lämpliga för respektive mätpunkt.
Pyrometrar har visat sig vara lämpliga för att mäta temperaturen på göt och tråd. Mätningen sker optiskt och beröringsfritt och därmed på ett säkert avstånd och utan att förstöra arbetsstycket.
För att undvika störningar från glödskal och oxid har pyrometrarna en CSD-funktion (Clean Surface Detection). I kombination med högupplöst optik och en mycket kort mättid filtreras de verkliga temperaturerna bort från den glödskal- och oxidfria ytan.
Pyrometrar har visat sig vara lämpliga för att mäta temperaturen på göt och tråd. Mätningen sker optiskt och beröringsfritt och därmed på ett säkert avstånd och utan att förstöra arbetsstycket.
För att undvika störningar från glödskal och oxid har pyrometrarna en CSD-funktion (Clean Surface Detection). I kombination med högupplöst optik och en mycket kort mättid filtreras de verkliga temperaturerna bort från den glödskal- och oxidfria ytan.
**Egenskaper
- CSD-funktion (Clean Surface Detection) för detektering av verklig objekttemperatur
- Mycket hög optisk upplösning för mätning av även små stänger på säkert avstånd
- Valfria siktesanordningar: Genomsiktsmätning, laserpilotljus eller videokamera
applikationsrapport CellaWire

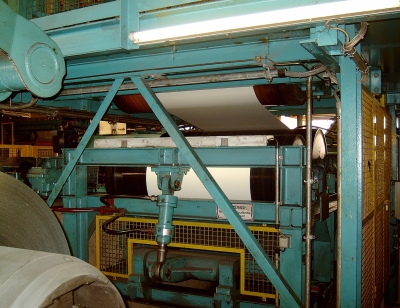

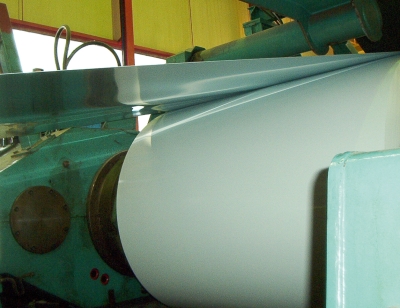

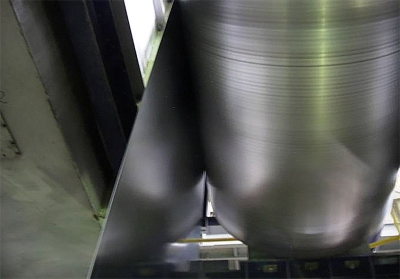

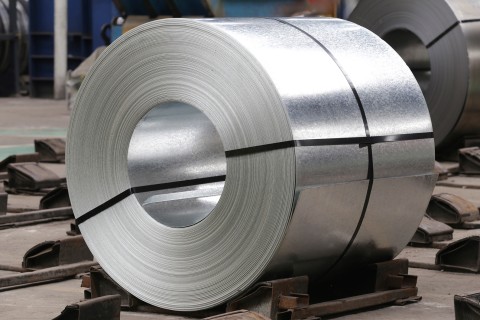

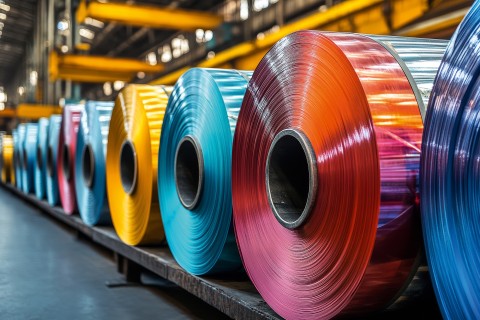

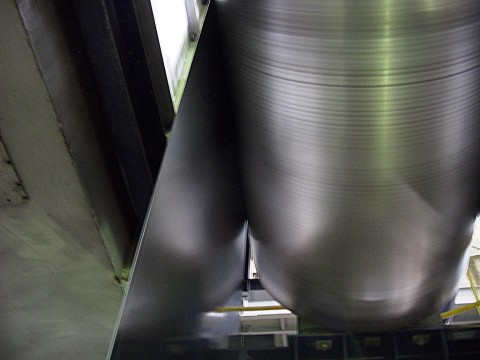

Tillämpningsrapport Metallband
Mätning av metallband vid låga temperaturer är en krävande mätuppgift för beröringsfri temperaturmätning på grund av den mycket låga värmestrålningen och de speciella strålningsegenskaperna hos metaller. För objekttemperaturer från ca 75 °C kan kortvågiga mätinstrument användas. Dessa reagerar dock känsligt på störande strålning från artificiellt ljus eller solljus upp till ca 150 °C objekttemperatur. För tillförlitlig mätning vid låga temperaturer är det därför nödvändigt att vidta åtgärder för att avskärma extern strålning från dagsljus.
Egenskaper
- Systemlösningar för lågtemperaturmätning av metallband
- Slitage- och underhållsfria pyrometrar baserade på konstantljusteknik
- Patenterad mätmetod för detektering av den minsta infraröda strålningen
applikationsrapport Metall ark
