Система измерения PKL 63-K002
Описание статьи

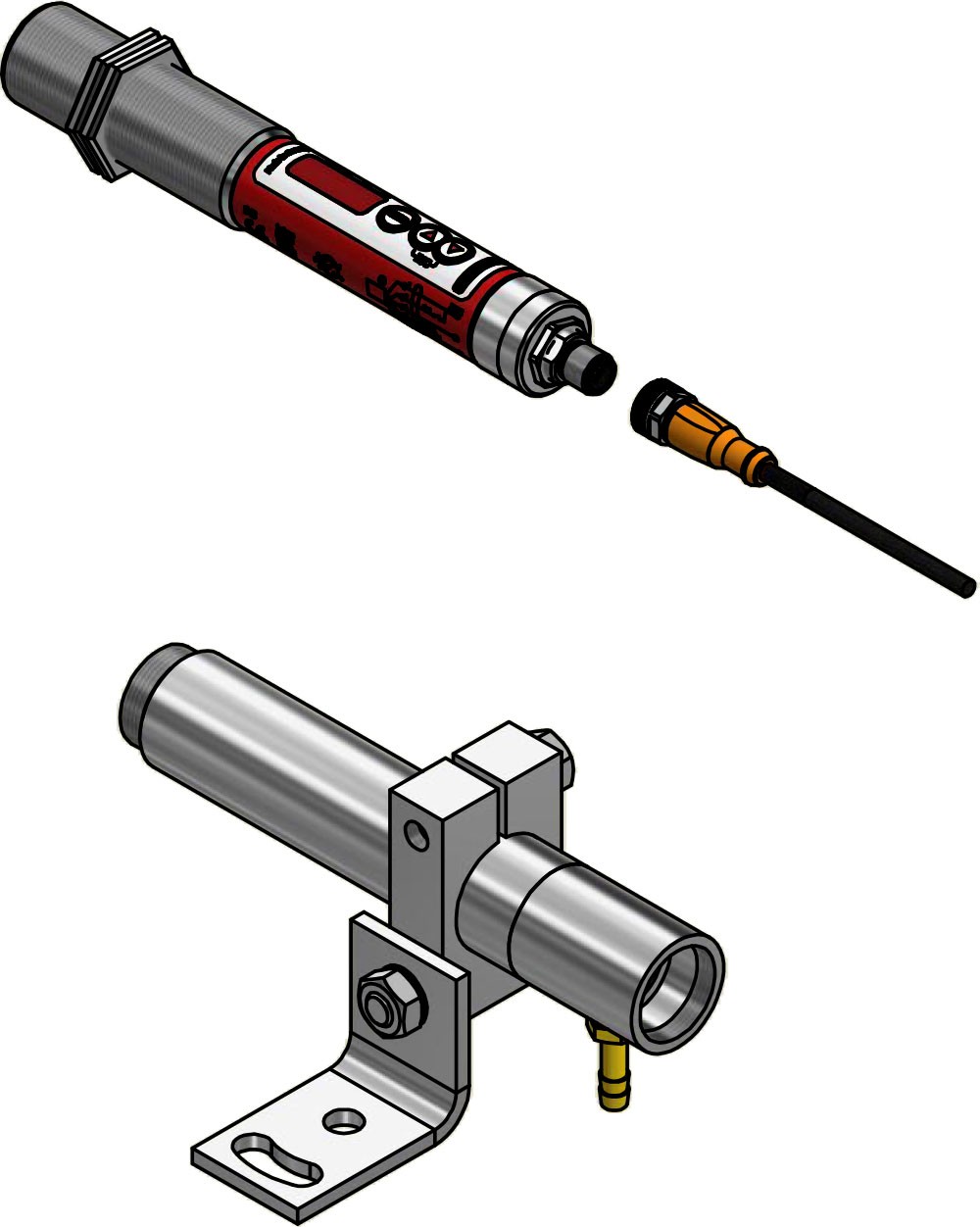

Система измерения состоит из:
Пирометр CellaTemp PKL 63 BF 2
Монтажный комплект PK 01-007
Кабель VK 02/L AF 1
Специальные возможности:

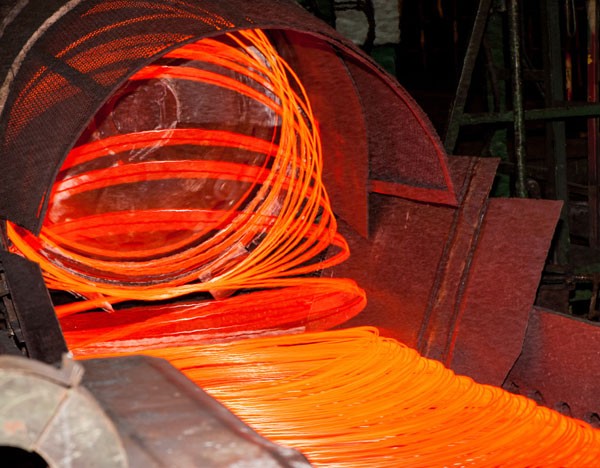

Панорамный инфракрасный термометр для измерения температуры колеблющихся объектов или объектов с меняющимся расположением
Интегрированный светодиодный целеуказатель для точного показания расположения и размера пятна визирования
Аналоговый выход и промышленный коммуникационный интерфейс IO-Link
Система измерения PKL 63-K002
Вы можете запросить эту статью у нас
Кол-во:
Request article
Конструкция
CellaTemp PKL 63-K002
Диапазон измерения:
650 - 1600 °C

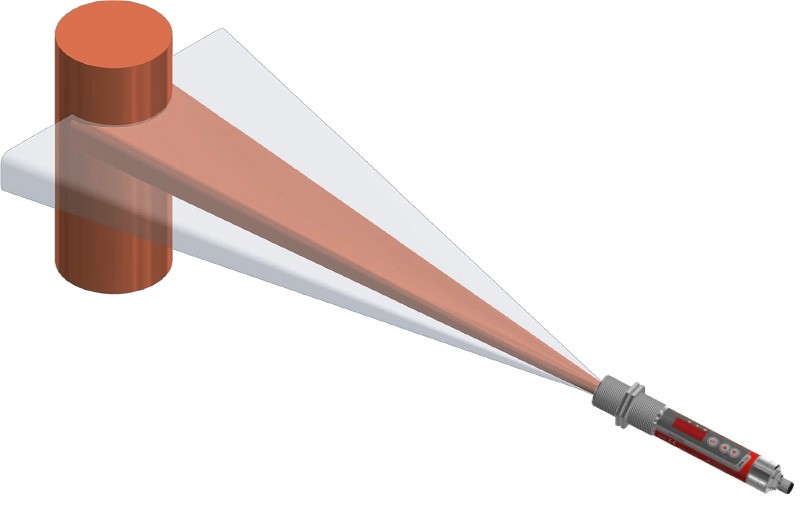

Пятно измерения (визирования)
18,5x2,7 mm
Фокусное расстояние
1,0 m
Форма измерительного пятна
прямоугольная
Принцип измерения
двухспектральный
Визирное устройство
светодиодный целеуказатель
Технические характеристики
Документы для скачивания
Калькулятор измерительного пятна
Aксессуары
Калькулятор коэффициента излучения
Запрос
Система измерения PKL 63-K002
Технические характеристики
Метрологические параметры
Диапазон измерения:
650 - 1600 °C
Сенсорный датчик
Двойной фотодиод
Спектральный диапазон
0,95 / 1,05 мкм
Время срабатывания t90
≤ 10 мс (T > 750 °C)
Погрешность измерения
1,5 % от измер. значения [°C]
Воспроизводимость
3 K
Температурный коэффициент
0,05 %/K
Разрешение токового выхода
0,1 K + 0,005 % отрегулированного диапазона
Разрешение интерфейса
0,1 K
Разрешение дисплея
1 K
Электр. параметры
Аналоговый выход
0(4) - 20 мA линейный, переключаемый, масштабируемый
Допустимая нагрузка
≤ 500 Ω
Коммутационный выход
2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Вход (Контрольная функция)
10 - 34 В пост. тока (по нормам IEC 61131-2)
Интерфейс
IO-Link V1.1.3
Питание
18 - 32 V DC
Потребление тока
≤ 75 мA при 24 В пост. тока
Оснащение
Дисплей
4-разряд.,7-сегм. светодиодный, красн.цвета, высота цифр 8 мм
Индикация статуса
3 x LED
Элементы управления
3 кнопки
Общие параметры
Соединение
5-пол. резьбовое соединение M12 (A код.)
Температура окружающей среды
0 - 65 °C
Температура хранения
-20 - +80 °C
Допуст. влажность воздуха
95 % отн.влаж. макс. (без конденсата)
Габариты
Ø 30 x 210 мм (без штекера )
Материал корпуса
Нерж. сталь V2A (1.4305)
Вид защиты
IP 65 по DIN 40050
Вес
прим. 0,4 кг
Регулируемые параметры
Параметры
Аналоговый выход 0/4 - 20 мА
Масштабирование аналог. выхода
Коэффициент излучательной способности с помощью быстрой настройки
Уровень пропускания защитного диска
Постоянная времени сглаживания
Время удержания регистра памяти макс. значений
Режим работы, источник и точка переключения, задержка включения и выключения переключающих контактов
Коррекция температуры с учетом специфики процесса с помощью точек интерполяции (пары X/Y)
Индикатор жизнеспособности
Сервисный параметр
Сброс на заводские регулировки
Блокировка кнопок
Индикация температуры или «run» на дисплее
Единица температуры °C / °F
Имитация температуры
Функции
Сигнал превышения температуры
Индикация сигнала при внутренней температуре > 75 °C
Функция обслуживания
Имитация измер. значения
Функция DTD (Прерывная регистрация температуры)
автоматическая регистрация температуры при цикл. процессах
Функция диагностики
Индикация при неправ. полярности, перегрузке и неправ. напряжении
Защита против инверсии полярности
для питания, аналогового и переключаемого выхода
Объём поставки
Объём поставки
Инфракрасный термометр CellaTemp PK
Инструкция по эксплуатации (краткая)
2 крепёжных гайки
Система измерения PKL 63-K002
Калькулятор коэффициента излучения
Расчёт настраиваемого коэффициента излучения
Корректное значение коэффициента излучения, настраиваемое на пирометре, рассчитывается из измеренного значения, указываемого пирометром, фактической температуры объекта, предварительно настроенного на пирометре коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).
Расчёт измеренного значения
Указываемое пирометром измеренное значение рассчитывается из фактической температуры объекта, коэффициента излучения измеряемого объекта, настроенного на пирометре значения коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).
Пирометр
Quotient
Двухканальный режим
Спектральный режим 1
Спектральный режим 2
Предварительно настроенный коэффициент излучения
-
+
Настраиваемый коэффициент излучения
-
+
Температура окружающей среды
-
+
Температура объекта
-
+
Измеренное пирометром значение
Пирометр
Quotient
Двухканальный режим
Спектральный режим 1
Спектральный режим 2
Предварительно настроенный коэффициент излучения
-
+
Измеренное пирометром значение
-
+
Температура окружающей среды
-
+
Температура объекта
-
+
Настраиваемый коэффициент излучения
Система измерения PKL 63-K002
Документы для скачивания
Проспект CellaTemp PK PKF PKL
Проспект Flyer IO-Link
Инструкция CellaTemp PKx IO-Link
Краткая инструкция CellaTemp PKxx IO-Link
Габаритный чертёж PKL 63-K002
EAC Deklaration PK-PA-PT
X
Система измерения PKL 63-K002
Aксессуары
Программное обеспечение
Электрические аксессуары
Оптические аксессуары
Механические аксессуары
Монтажные комплекты
Байонетный фиксатор PS 11/N AF 4
В корзину
Байонетный фиксатор PS 11/N AF 5
В корзину
Вал зажима ZA 01/D
В корзину
Держатель PS 11/P AF 1
В корзину
Зажим ZA 01/E
В корзину
Зажим ZA 01/T
В корзину
Кабель VK 02/L AF 1
В корзину
Кабель VK 02/L AF 2
В корзину
Кабель VK 02/L AF 3
В корзину
Кабель VK 02/O
В корзину
Кабель VK 02/R AF 1
В корзину
Кабель VK 03/A AF 1
В корзину
Кабель VK 03/A AF 2
В корзину
Комплект монтажных кронштейнов PS 11/U
В корзину
Крепежный хомут PS 11/K AF 2
В корзину
Крепежный хомут PS 11/K-35 AF 2
В корзину
Крышка трубки ZA 01/A
В корзину
Монтажный комплект PK 01-006
По запросу
Монтажный комплект PK 01-007
По запросу
Монтажный комплект PK 01-011
По запросу
Монтажный комплект PK 01-014
По запросу
Монтажный комплект PK 01-022
По запросу
Монтажный комплект PK 01-023
По запросу
Монтажный комплект PK 01-024
По запросу
Монтажный комплект PK 01-027
По запросу
Монтажный комплект PK 01-028
По запросу
Монтажный комплект PK 01-029
По запросу
Монтажный комплект PK 11-001
По запросу
Монтажный комплект PK 11-006
По запросу
Монтажный комплект PK 11-008
По запросу
Монтажный комплект PK 21-001
По запросу
Монтажный комплект PK 21-002
По запросу
Монтажный комплект PK 21-004
По запросу
Монтажный комплект PK 21-005
По запросу
Монтажный комплект PK 21-006
По запросу
Монтажный комплект PK 21-007
По запросу
Монтажный комплект PK 21-008
По запросу
Монтажный комплект PK 21-009
По запросу
Монтажный комплект PK 21-012
По запросу
Монтажный фланец Flansch DN 50 - R1.1/4"
В корзину
Накручиваемая линза PK 21/E AF 2
В корзину
Опорная пластина ZA 01/S
В корзину
Опорная пластина ZA 01/W
В корзину
Осевое воздушное сопло PS 01/A AF 1
В корзину
Осевое воздушное сопло PS 01/A AF 2
В корзину
Отклоняющее зеркало PS 01/R
В корзину
Отклоняющее зеркало PS 11/W AF 1
В корзину
Охлаждающий фитинг PK 01/B AF 1
В корзину
Присоединительная трубка ZA 01/Q AF 2
В корзину
Присоединительная трубка ZA 01/Q AF 3
В корзину
Присоединительная трубка ZA 01/Q-35 AF 1
В корзину
Промежуточная трубка ZA 01/B
В корзину
Промежуточная трубка ZA 01/M
В корзину
Пылезащитная крышка ZA 01/C
В корзину
Сапфировое крепление для дисков PS 15/I AF 1
В корзину
Теплоловушка PS 01/K
В корзину
Фланец PS 01/N
В корзину
Фланец ZA 01/I
В корзину
Система измерения PKL 63-K002
IO-Link IODD
Система измерения PKL 63-K002
IO-Link Декларация соответствия
Система измерения PKL 63-K002
Калькулятор измерительного пятна
Пирометр
PKL 63 BF 2
Длина диаграммы
mm
Выполнить расчёт
Распечатать
Расстояние до объекта измерения (mm)
0
80
160
240
320
400
480
560
640
720
800
880
960
2.70 x
18.50 mm
Расстояние до объекта измерения
Measuring field width
Measuring field height
0.00 mm
13.60 mm
13.60 mm
40.00 mm
13.16 mm
13.80 mm
80.00 mm
12.73 mm
13.99 mm
120.00 mm
12.29 mm
14.19 mm
160.00 mm
11.86 mm
14.38 mm
200.00 mm
11.42 mm
14.58 mm
240.00 mm
10.98 mm
14.78 mm
280.00 mm
10.55 mm
14.97 mm
320.00 mm
10.11 mm
15.17 mm
360.00 mm
9.68 mm
15.36 mm
400.00 mm
9.24 mm
15.56 mm
440.00 mm
8.80 mm
15.76 mm
480.00 mm
8.37 mm
15.95 mm
520.00 mm
7.93 mm
16.15 mm
560.00 mm
7.50 mm
16.34 mm
600.00 mm
7.06 mm
16.54 mm
640.00 mm
6.62 mm
16.74 mm
680.00 mm
6.19 mm
16.93 mm
720.00 mm
5.75 mm
17.13 mm
760.00 mm
5.32 mm
17.32 mm
800.00 mm
4.88 mm
17.52 mm
840.00 mm
4.44 mm
17.72 mm
880.00 mm
4.01 mm
17.91 mm
920.00 mm
3.57 mm
18.11 mm
960.00 mm
3.14 mm
18.30 mm
1,000.00 mm
2.70 mm
18.50 mm
Запрос
