Pyrometer CellaTemp PR 21

Artikelbeschreibung

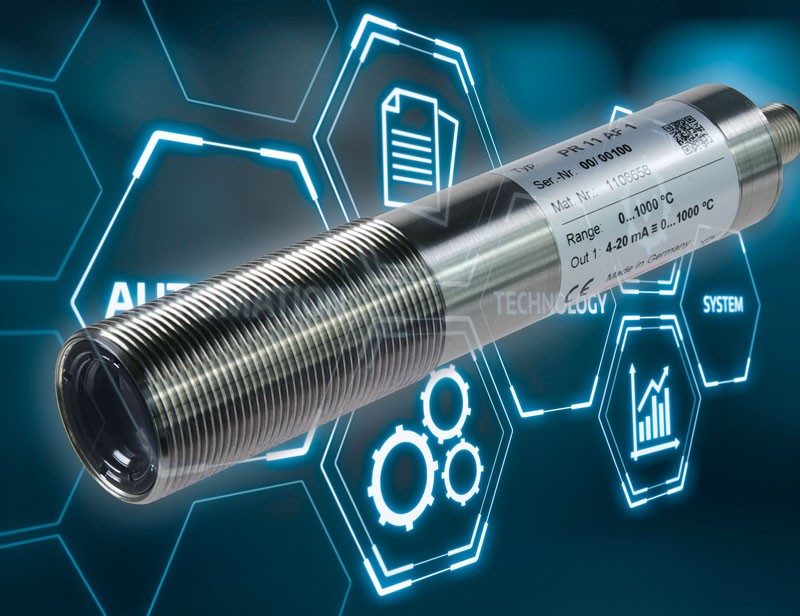

Das CellaTemp® PR 21 ist ein smartes Infrarot-Thermometer zur schnellen, berührungslosen und verschleißfreien Temperaturmessung aus sicherer Entfernung im Temperaturbereich zwischen 250 bis 1600 °C.

Besondere Merkmale:
  • Kompaktes Infrarot-Thermometer
  • standardisierte SPS- und feldbusunabhängige IO-Link-Schnittstelle
  • Analogausgang 0/4 - 20 mA
  • große Messbereiche bei gleichzeitig hoher Temperaturauflösung
  • hohe optische Auflösung und Messgenauigkeit durch breitbandentspiegelte Präzisionslinsen
  • Schaltausgang universell konfigurierbar
  • einfache Montage über M30-Zentralgewinde
Pyrometer CellaTemp PR 21
Eigenschaften
Ausführung
Messbereich
250 - 1600 °C
Fokusabstand
1,5 m
Ihre Auswahl wird andere Einstellungen beeinflussen
Diesen Artikel können Sie bei uns anfragen

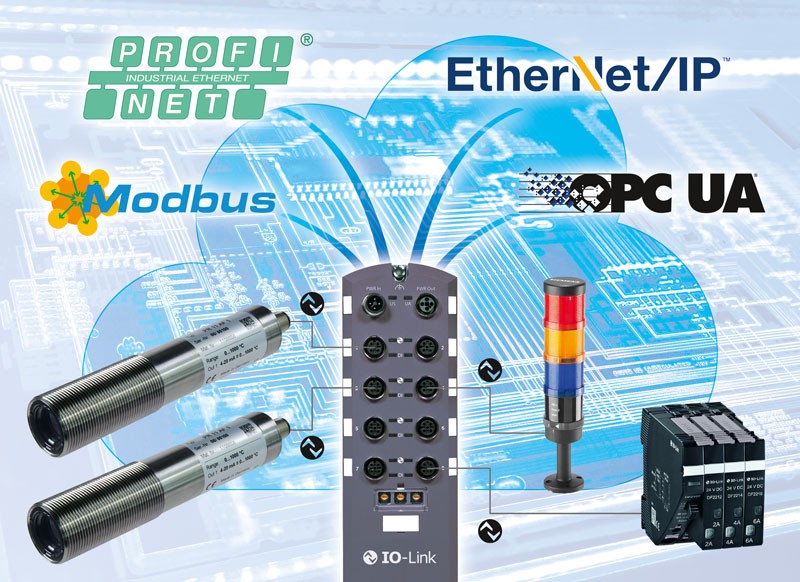

Mehr Informationen zu IO-Link:

Ausführung CellaTemp PR 21 AF 1
Messbereich 250 - 1600 °C
Messfeld 10 mm
Fokusabstand 1,5 m
Form des Messfeldes rund
Messprinzip spektral

Technische Daten Downloads Messfeld-Kalkulator Emissionsgrad-Kalkulator Applikationsanfrage IO-Link IODD IO-Link Herstellererklärung

Pyrometer CellaTemp PR 21

Technische Daten

Messtechnische Parameter

Messbereich 250 - 1600 °C
Sensor Fotodiode
Spektralbereich 1,0 - 1,7 µm
Einstellzeit t90 ≤ 2 ms (T > 600 °C)
Messunsicherheit 0,3 % vom Messwert [°C] zzgl. 2,5 K
Reproduzierbarkeit 1 K
Temperaturkoeffizient 0,07 %/K
Auflösung Stromausgang 0,2 K + 0,03 % der eingestellten Messspanne
Auflösung Schnittstelle 0,1 K

Elektrische Parameter

Analogausgang 0(4) - 20 mA linear, umschaltbar, skalierbar
Bürde ≤ 500 Ω
Schaltausgang Open Collector 24 V DC, ≤ 150 mA
Testeingang 10 - 34 V DC (nach IEC 61131-2)
Schnittstelle IO-Link
Spannungsversorgung 24 V DC +10 % / -20 %
Stromaufnahme ≤ 50 mA bei 24 V DC

Allgemeine Parameter

Anschluss M12 Schraubverbindung 4-polig (A codiert)
Umgebungstemperatur 0 - 65 °C
Lagertemperatur -20 - +80 °C
Zulässige Luftfeuchtigkeit 95 % r.H. max. (nicht kondensierend)
Abmessung Ø 30 x 210 mm (ohne Stecker)
Gehäusematerial Edelstahl V2A (1.4305)
Schutzart IP 65 nach DIN 40050
Gewicht ca. 0,4 kg

Einstellbare Parameter

Parameter Analogausgang 0/4 - 20 mA
Skalierung des Analogausganges
Emissionsgrad
Dämpfungszeitkonstante
Haltezeit des Maximalwertspeichers
Betriebsart und Schaltpunkte des Schaltkontaktes
Reset auf Werkseinstellung
Temperatureinheit °C/°F
Simulation der Temperatur

Funktionen

Übertemperatur Signal Signalisierung der Fehlercodes bzw. Ereignisse erfolgen
über die digitale Schnittstelle
Servicefunktion Simulation eines Messwertes
Verpolungsschutz für Spannungsversorgung, Analogausgang und Schaltausgang

Lieferumfang

Lieferumfang Infrarot-Thermometer CellaTemp PR
Bedienungsanleitung (kurz)
2 Befestigungsmuttern

Pyrometer CellaTemp PR 21

Emissionsgrad-Kalkulator

Aus dem am Pyrometer angezeigten Messwert, der wahren Objekttemperatur, dem am Pyrometer voreingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der korrekte am Pyrometer einzustellende Emissionsgrad berechnet.
Aus der wahren Objekttemperatur, dem Emissionsgrad des Messobjektes, dem am Pyrometer eingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der vom Pyrometer berechnete Messwert angezeigt.
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Einzustellendes Emissionsgradverhältnis
Umgebungstemperatur
Objekttemperatur
Messwert des Pyrometers
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Messwert des Pyrometers
Umgebungstemperatur
Objekttemperatur
Einzustellendes Emissionsgradverhältnis

Pyrometer CellaTemp PR 21

Downloads

Prospekt CellaTemp PR
de
Prospekt Flyer IO-Link
de
Anleitung CellaTemp PR xx
de
Kurzanleitung CellaTemp PRxx
de
Konformitätserklärung Konformitätserklärung PRxx
de
UKCA Declaration of Conformity PRxx
de

Pyrometer CellaTemp PR 21

Zubehör

Wir haben leider kein passendes Zubehör gefunden.

Pyrometer CellaTemp PR 21

IO-Link IODD

Typ Datei Dateigröße
IODD PR21AF1_20200922.zip 267 KB Download

Pyrometer CellaTemp PR 21

IO-Link Herstellererklärung

Pyrometer CellaTemp PR 21

Messfeld-Kalkulator

Pyrometer
  • PR 21 AF 1 (1,5 m)
PR 21 AF 1 (1,5 m)
Länge der Grafik
mm
Messabstand (mm)0120240360480600720840960108012001320144010,00 mm
MessabstandMessfelddurchmesser
0,00 mm11,50 mm
60,00 mm11,44 mm
120,00 mm11,38 mm
180,00 mm11,32 mm
240,00 mm11,26 mm
300,00 mm11,20 mm
360,00 mm11,14 mm
420,00 mm11,08 mm
480,00 mm11,02 mm
540,00 mm10,96 mm
600,00 mm10,90 mm
660,00 mm10,84 mm
720,00 mm10,78 mm
780,00 mm10,72 mm
840,00 mm10,66 mm
900,00 mm10,60 mm
960,00 mm10,54 mm
1.020,00 mm10,48 mm
1.080,00 mm10,42 mm
1.140,00 mm10,36 mm
1.200,00 mm10,30 mm
1.260,00 mm10,24 mm
1.320,00 mm10,18 mm
1.380,00 mm10,12 mm
1.440,00 mm10,06 mm
1.500,00 mm10,00 mm
