Pyrometer CellaTemp PKL 68

Artikelbeskrivning

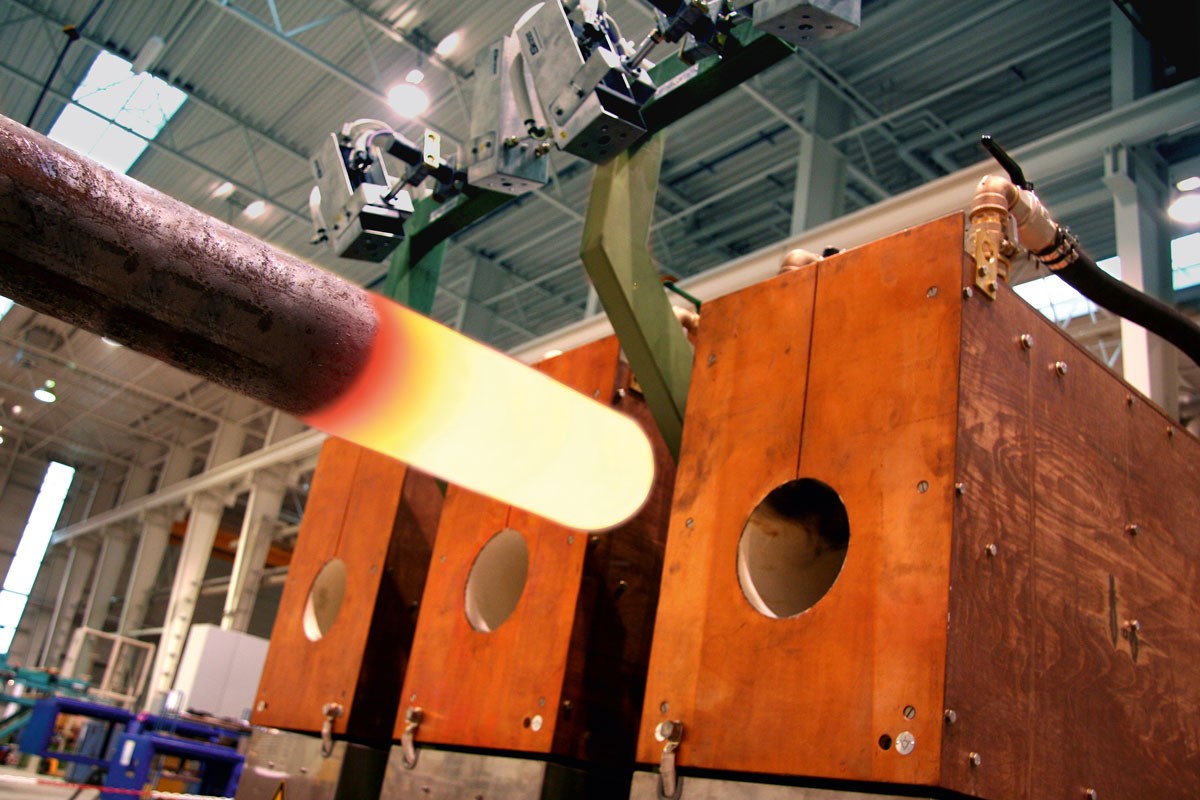

CellaTemp® PKL 68 känner av mätobjektets infraröda strålning med hjälp av en dubbel fotodiod i sandwichkonstruktion samtidigt och på samma plats vid två våglängder. Temperaturen bestäms av förhållandet mellan de två strålningsintensiteterna. Den nya generationen av CellaTemp® PK-pyrometerserien är utrustad med en smart vitalitetsindikatorfunktion.
Detta är en Self-Monitoring, Analysis and Reporting Technology (SMART), det vill säga en funktion för egenövervakning, analys och statusrapportering. Vitalitetsmonitorn samlar kontinuerligt in alla relevanta driftsdata. Som en del av det förebyggande underhållet erbjuder pyrometern således möjligheten att självständigt signalera den optimala tiden för inspektion och kalibrering beroende på driftsförhållandena.

Specialfunktioner:
  • Mätområde 650 till 1600 °C
  • kopplingsutgång universellt konfigurerbar
  • hög optisk upplösning tack vare precisionslinser
  • IO-Link-gränssnitt
  • alla parametrar kan ställas in med en knapp på sensorn eller via ett gränssnitt från systemkontrollen
  • 2 x kopplingsutgångar PNP öppen kollektor
  • Mycket enkel installation via M30 centralgänga
  • Stor och ljusstark LED-display

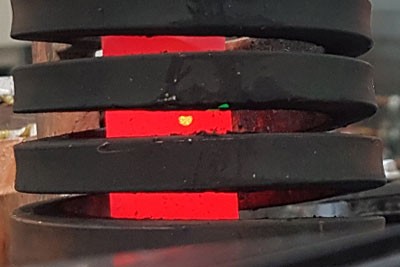

  • LED-pilotlampan lyser permanent och är parallaxfri och ofarlig ur säkerhetssynpunkt

Pyrometer CellaTemp PKL 68
Properties
utförande
Mätområde
650 - 1600 °C
Fokusavstånd
0,21 m
LED-pilotsljus
Ditt val påverkar andra inställningar
Du kan begära denna artikel från oss

utförande CellaTemp PKL 68 BF 1
utförande CellaTemp PKL 68 BF 2
utförande CellaTemp PKL 68 BF 3
Mätområde 650 - 1600 °C
Mätområde 650 - 1600 °C
Mätområde 650 - 1600 °C
Mätfält 1,2 mm
Mätfält 5,6 mm
Mätfält 8,6 mm
Fokusavstånd 0,21 m
Fokusavstånd 1,0 m
Fokusavstånd 1,5 m
form på mätområdet rund
mätprincip två-färgs
Siktanordning LED-pilotsljus

tekniska data Nedladdningar Mätfältsräknare tillbehör Emissivitetsberäkning Skicka förfrågan IO-Link IODD IO-Link Tillverkardeklaration

Pyrometer CellaTemp PKL 68

tekniska data

Mätparametrar

Mätområde 650 - 1600 °C
Sensor Fotodiod
Spektralt intervall 0,95 / 1,05 um
Svarstid t90 ≤ 10 ms (T> 750 ° C)
Mätosäkerhet 1% av mätvärdet [° C]
repeterbarhet 2 K
Temperaturkoefficient 0,05% / K
Upplösning för strömutgång 0,1 K + 0,005% av det valda området
Upplösning för gränssnitt 0,1 K
Upplösning för display 1 K

Elektriska parametrar

Analog utgång 0 (4) - 20 mA linjär, valbar, skalbar
Motstånd ≤ 500 Ω
utgångskoppling 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testingång 10 - 34 V DC (enligt IEC 61131-2)
Gränssnitt IO-Link V1.1.3
Strömförsörjning 18 - 32 V DC
Strömförbrukning ≤ 75 mA vid 24 V DC

Funktioner

Display 4-siffrig LED-display röd, sifferhöjd 8 mm
Statusvisning 3 x LED
Kontrollelement 3 knappar

Allmänna parametrar

Anslutning M12 skruvanslutning 5-polig (A-kodning)
Omgivningstemperatur 0 - 65 °C
Förvaringstemperatur -20 - +80 °C
Tillåten luftfuktighet 95% r.H. max. (Icke-kondenserande)
Dimensioner Ø 30 x 235 mm (utan kontakt)
Kapslingsmaterial Rostfritt stål V2A (1.4305)
skyddsklass IP 65 enligt till DIN 40050
Vikt ungefär. 0,4 kg

Justerbara parametrar

parametrar Analog utgång 0/4 - 20 mA
Skalning av den analoga utgången
Emissivitetsförhållande via snabb justering
Skyddsskivans transmissionsnivå
Dämpningstidskonstant
Lagringstid för maximala värden minne
Driftläge, källa och kopplingspunkt, till- och frånkopplingsfördröjning för kopplingskontakterna
Temperaturkorrigering för processpecifik påverkan med hjälp av interpolationspunkter (X/Y-par)
Indikator för vitalitet
Parameter för service
Återställ till fabriksinställning
Tangentbordslåsning
Visning av temperatur eller ”run” i displayen
Temperaturenhet ° C / ° F
Simulering av temperatur

funktioner

Övertemperatur signal Signalvisning vid en innertemperatur > 75 ° C
Servicefunktion Simulering av ett uppmätt värde
DTD- (avbruten temperaturdetektion) -funktion Automatisk temperaturdetektering vid diskontinuerliga processer
Diagnostisk funktion Indikerar vid omvänd polaritet, överbelastning och fel matningsspänning
Skydd för omvänd polaritet för strömförsörjning, analog utgång och kopplingsutgång

Leveransomfattning

Leveransomfattning Infraröd termometer CellaTemp PK
Manual (kort)
2 fästmuttrar

Pyrometer CellaTemp PKL 68

Emissivitetsberäkning

Rätt emissivitet som ska ställas in på pyrometern beräknas utifrån det uppmätta värdet som visas på pyrometern, den verkliga temperaturen på mätobjektet, den inställda emissiviteten på pyrometern och omgivningstemperaturen (nödvändig för vissa typer).
Det uppmätta värdet som beräknats av pyrometern visas från den verkliga objekttemperaturen, mätobjektets emissivitet, emissiviteten inställd på pyrometern och omgivningstemperaturen (nödvändig för vissa typer).
Pyrometer
Quotient
  • Två-färgs
  • spektral 1
  • spektral 2
Förinställd emissivitet
Emissionsförhållande ska ställas in
Omgivningstemperatur
objektets temperatur
pyrometerns mätvärde
Pyrometer
Quotient
  • Två-färgs
  • spektral 1
  • spektral 2
Förinställd emissivitet
pyrometerns mätvärde
Omgivningstemperatur
objektets temperatur
Emissionsförhållande ska ställas in

Pyrometer CellaTemp PKL 68

Nedladdningar

broschyr CellaTemp PK PKF PKL
sv
broschyr Flyer IO-Link
sv
manual CellaTemp PKx 6x IO-Link
sv
Snabbguide CellaTemp PK6x IO-Link
sv
tillverkardeklaration Declaration från Conformity PKxy
sv
UKCA Declaration från Conformity PKxy
sv
EAC Deklaration PK-PA-PT
sv

Pyrometer CellaTemp PKL 68

tillbehör

Pyrometer CellaTemp PKL 68

IO-Link IODD

Typ Datei Dateigröße
IODD PKL68BF1-2_20241031.zip 682 KB Download
IODD PKL68AF1_20221221.zip 508 KB Download
IODD PKL68AF2_20221221.zip 508 KB Download

Pyrometer CellaTemp PKL 68

IO-Link Tillverkardeklaration

Typ Datei Dateigröße
MC PKL 68 AF 2_202302_en.pdf 100 KB Download
MC PKL 68 AF 1_202302_en.pdf 100 KB Download
MC PKL 68 BF 1 2_202410_en.pdf 124 KB Download

Pyrometer CellaTemp PKL 68

Mätfältsräknare

Pyrometer
  • PKL 68 BF 1 (0,21 m)
  • PKL 68 BF 2 (1,0 m)
PKL 68 BF 1 (0,21 m)
grafens längd
mm
mätavstånd (mm)08.416.825.233.64250.458.867.275.68492.4100.8109.2117.6126134.4142.8151.2159.6168176.4184.8193.2201.61.20 mm
mätavståndmätfältets diameter
0.00 mm18.20 mm
8.40 mm17.52 mm
16.80 mm16.84 mm
25.20 mm16.16 mm
33.60 mm15.48 mm
42.00 mm14.80 mm
50.40 mm14.12 mm
58.80 mm13.44 mm
67.20 mm12.76 mm
75.60 mm12.08 mm
84.00 mm11.40 mm
92.40 mm10.72 mm
100.80 mm10.04 mm
109.20 mm9.36 mm
117.60 mm8.68 mm
126.00 mm8.00 mm
134.40 mm7.32 mm
142.80 mm6.64 mm
151.20 mm5.96 mm
159.60 mm5.28 mm
168.00 mm4.60 mm
176.40 mm3.92 mm
184.80 mm3.24 mm
193.20 mm2.56 mm
201.60 mm1.88 mm
