Pyrometer CellaTemp PKL 11

Artikelbeschreibung

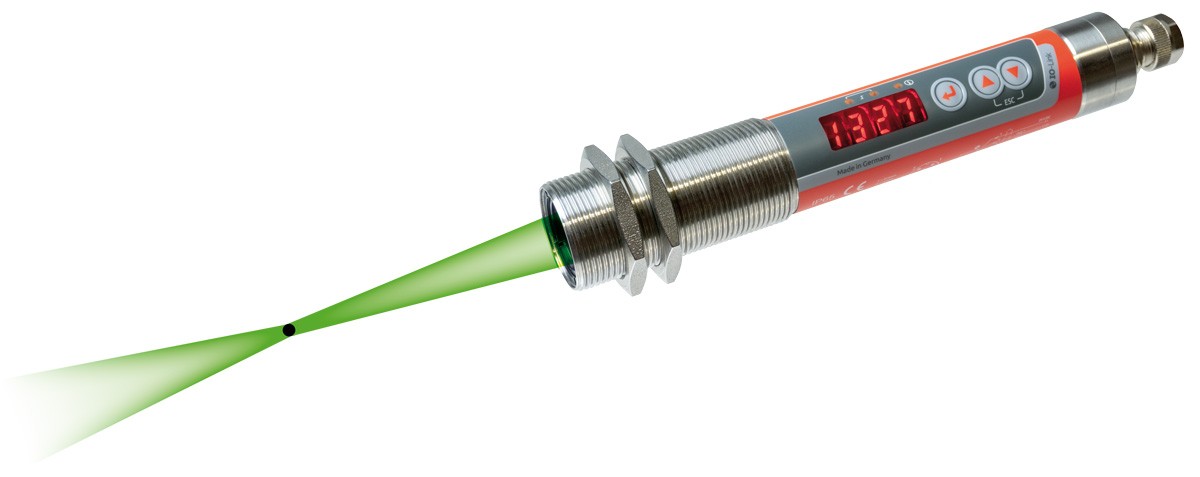

Das CellaTemp® PKL 11 verfügt über ein integriertes LED Pilotlicht. Insbesondere bei kleinen Messobjekten ab Ø1,2 mm ist das Pilotlicht ein unentbehrliches Hilfsmittel, um das Infrarot-Thermometer auf die heiße Zone auszurichten und auf den korrekten Fokusabstand einzustellen. Das LED-Pilotlicht leuchtet kontinuierlich und bietet durch die permanente Kontrollmöglichkeit ein hohes Maß an Betriebssicherheit.

Besondere Merkmale:
  • Messbereich 0 bis 1000 °C
  • Schaltausgang universell konfigurierbar
  • Hohe optische Auflösung durch Präzisionslinsen
  • IO-Link-Schnittstelle
  • alle Parameter per Taster am Sensor oder per Schnittstelle von der Anlagensteuerung einstellbar
  • Testfunktion per Taster oder Steuersignal auslösbar
  • Sehr einfache Montage über M30-Zentralgewinde
  • Große und lichtstarke LED-Anzeige
  • LED-Pilotlicht leuchtet permanent und ist parallaxefrei sowie sicherheitstechnisch unbedenklich
Pyrometer CellaTemp PKL 11
Eigenschaften
Ausführung
Messbereich
0 - 1000 °C
Fokusabstand
0,089 m
LED-Pilotlicht
Ihre Auswahl wird andere Einstellungen beeinflussen
Diesen Artikel können Sie bei uns anfragen
Mehr Informationen zu IO-Link:

Ausführung CellaTemp PKL 11 AF 1
Ausführung CellaTemp PKL 11 AF 2
Messbereich 0 - 1000 °C
Messbereich 0 - 1000 °C
Messfeld 9 mm
Messfeld 3,2 mm
Fokusabstand 0,295 m
Fokusabstand 0,089 m
Form des Messfeldes rund
Messprinzip spektral
Visiereinrichtung LED-Pilotlicht

Technische Daten Downloads Messfeld-Kalkulator Zubehör Emissionsgrad-Kalkulator Applikationsanfrage IO-Link IODD IO-Link Herstellererklärung

Pyrometer CellaTemp PKL 11

Technische Daten

Messtechnische Parameter

Messbereich 0 - 1000 °C
Sensor Thermopile
Spektralbereich 8 - 14 µm
Einstellzeit t90 ≤ 60 ms
Messunsicherheit 0,75 % vom Messwert [°C] zzgl. 2,0 K
Reproduzierbarkeit 1 K
Temperaturkoeffizient 0,1 K/K (T < 250 °C)
0,04 %/K (T > 250 °C)
Auflösung Stromausgang 0,2 K + 0,03 % der eingestellten Messspanne
Auflösung Schnittstelle 0,1 K
Auflösung Anzeige 0,1 K < 200 °C
1 K ≥ 200 °C

Elektrische Parameter

Analogausgang 0(4) - 20 mA linear, umschaltbar, skalierbar
Bürde ≤ 500 Ω
Schaltausgang Open Collector 24 V DC, ≤ 150 mA
Testeingang 10 - 34 V DC (nach IEC 61131-2)
Schnittstelle IO-Link
Spannungsversorgung 24 V DC +10 % / -20 %
Stromaufnahme ≤ 75 mA bei 24 V DC

Ausstattung

Display 4 x 7 Segment LED rot, Ziffernhöhe 8 mm
Statusanzeige 2 x LED
Bedienelemente 3 Taster

Allgemeine Parameter

Anschluss M12 Schraubverbindung 5-polig (A codiert)
Umgebungstemperatur 0 - 65 °C
Lagertemperatur -20 - +80 °C
Zulässige Luftfeuchtigkeit 95 % r.H. max. (nicht kondensierend)
Abmessung Ø 30 x 210 mm (ohne Stecker)
Gehäusematerial Edelstahl V2A (1.4305)
Schutzart IP 65 nach DIN 40050
Gewicht ca. 0,4 kg

Einstellbare Parameter

Parameter Analogausgang 0/4 - 20 mA
Skalierung des Analogausganges
Emissionsgrad per Schnellverstellung mit Temperaturanzeige
Dämpfungszeitkonstante
Haltezeit des Maximalwertspeichers
Betriebsart und Schaltpunkte des Schaltkontaktes
Reset auf Werkseinstellung
Tastensperre
Temperaturanzeige
Temperatureinheit °C/°F
Simulation der Temperatur
Testfunktion

Funktionen

Übertemperatur Signal Signalanzeige ab einer Innentemperatur > 75 °C
Testfunktion per Taster oder Testeingang
Servicefunktion Simulation eines Messwertes
Diagnosefunktion Anzeige bei Verpolung, Überlast und falscher Versorgungsspannung
Verpolungsschutz für Spannungsversorgung, Analogausgang und Schaltausgang

Lieferumfang

Lieferumfang Infrarot-Thermometer CellaTemp PK
Bedienungsanleitung (kurz)
2 Befestigungsmuttern

Pyrometer CellaTemp PKL 11

Emissionsgrad-Kalkulator

Aus dem am Pyrometer angezeigten Messwert, der wahren Objekttemperatur, dem am Pyrometer voreingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der korrekte am Pyrometer einzustellende Emissionsgrad berechnet.
Aus der wahren Objekttemperatur, dem Emissionsgrad des Messobjektes, dem am Pyrometer eingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der vom Pyrometer berechnete Messwert angezeigt.
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Einzustellendes Emissionsgradverhältnis
Umgebungstemperatur
Objekttemperatur
Messwert des Pyrometers
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Messwert des Pyrometers
Umgebungstemperatur
Objekttemperatur
Einzustellendes Emissionsgradverhältnis

Pyrometer CellaTemp PKL 11

Downloads

Prospekt CellaTemp PK PKF PKL
de
Prospekt Flyer IO-Link
de
Anleitung CellaTemp PKx IO-Link
de
Kurzanleitung CellaTemp PKxx IO-Link
de
Konformitätserklärung Konformitätserklärung PKxy
de
UKCA Declaration of Conformity PKxy
de
EAC Deklaration PK-PA-PT
de

Pyrometer CellaTemp PKL 11

Zubehör

Pyrometer CellaTemp PKL 11

IO-Link IODD

Typ Datei Dateigröße
IODD PKL11AF2_20221221.zip 397 KB Download
IODD PKL11AF1_20221109.zip 397 KB Download

Pyrometer CellaTemp PKL 11

IO-Link Herstellererklärung

Typ Datei Dateigröße
MC PKL 11 AF 2_202302_en.pdf 99 KB Download
MC PKL 11 AF 1_202211_en.pdf 365 KB Download

Pyrometer CellaTemp PKL 11

Messfeld-Kalkulator

Pyrometer
  • PKL 11 AF 1 (0,295 m)
  • PKL 11 AF 2 (0,089 m)
PKL 11 AF 1 (0,295 m)
Länge der Grafik
mm
Messabstand (mm)023.647.270.894.4118141.6165.2188.8212.4236259.6283.29,00 mm
MessabstandMessfelddurchmesser
0,00 mm21,20 mm
11,80 mm20,71 mm
23,60 mm20,22 mm
35,40 mm19,74 mm
47,20 mm19,25 mm
59,00 mm18,76 mm
70,80 mm18,27 mm
82,60 mm17,78 mm
94,40 mm17,30 mm
106,20 mm16,81 mm
118,00 mm16,32 mm
129,80 mm15,83 mm
141,60 mm15,34 mm
153,40 mm14,86 mm
165,20 mm14,37 mm
177,00 mm13,88 mm
188,80 mm13,39 mm
200,60 mm12,90 mm
212,40 mm12,42 mm
224,20 mm11,93 mm
236,00 mm11,44 mm
247,80 mm10,95 mm
259,60 mm10,46 mm
271,40 mm9,98 mm
283,20 mm9,49 mm
