Pyrometer CellaTemp PKF 36

Artikelbeskrivning

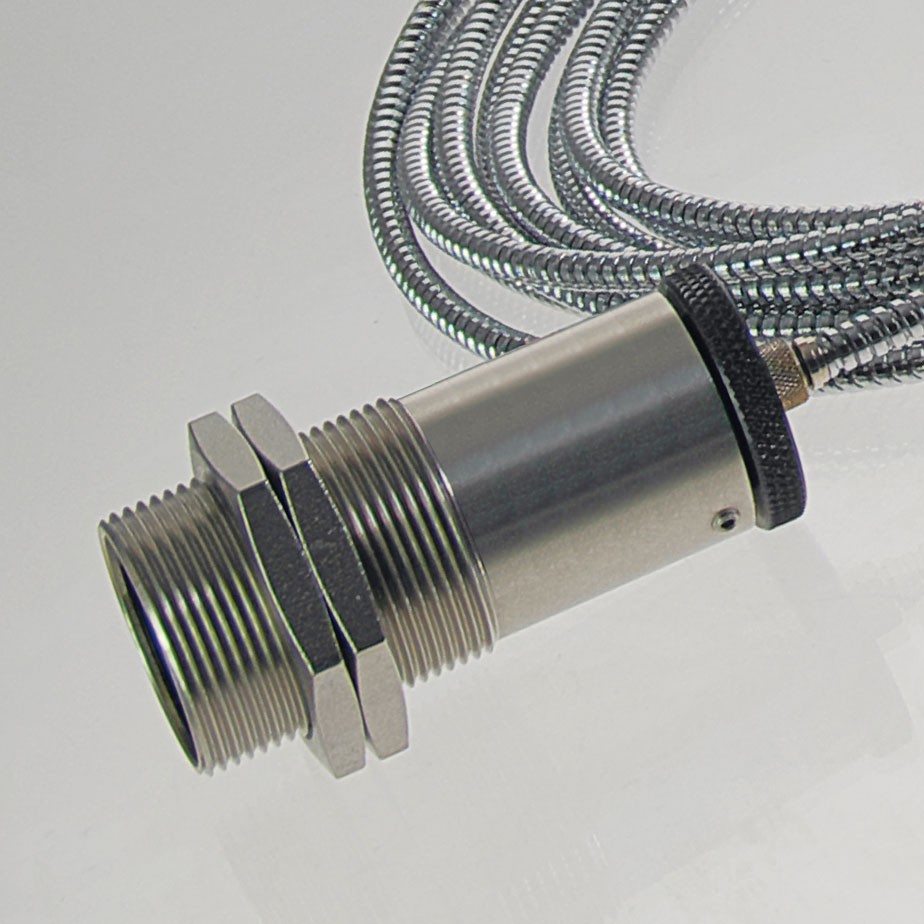

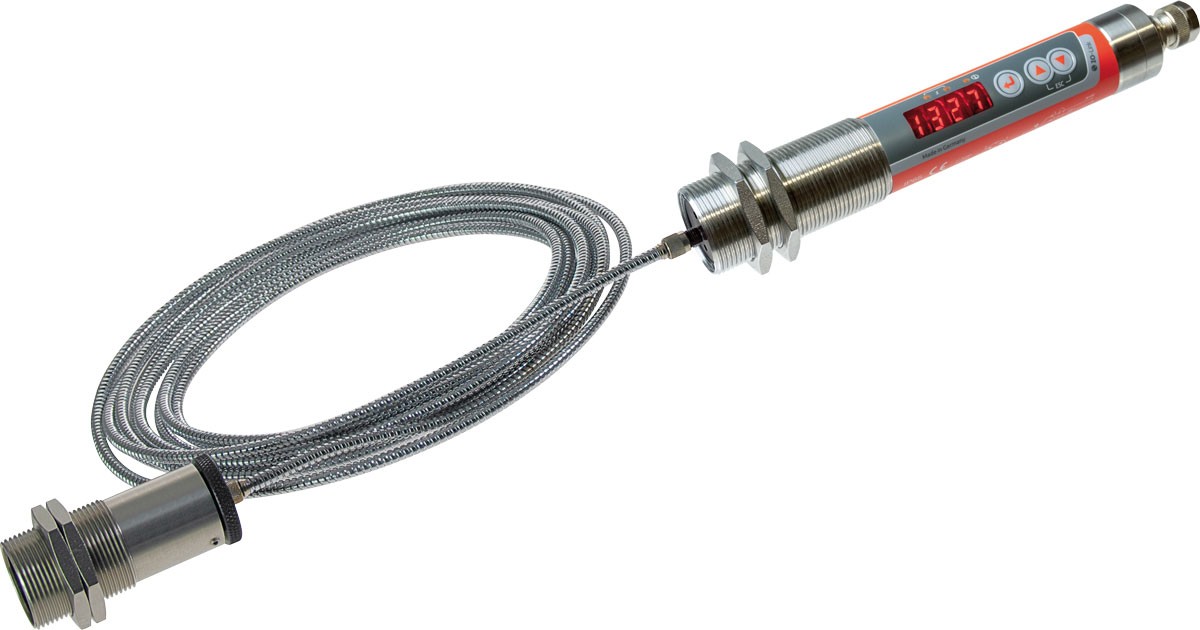

I CellaTemp® PKF 36 är elektroniken och mäthuvudet separata. Den infraröda strålningen överförs till elektroniken via en optisk fiber. Mäthuvudet kan användas i omgivningstemperaturer upp till 250 °C utan kylning. Den här versionen kan också användas i trånga monteringsförhållanden eller i höga elektromagnetiska fält. Fiberoptiken kan vara upp till 50 meter lång. Den nya generationen av CellaTemp® PK-pyrometerserien är utrustad med en smart vitalitetsindikatorfunktion.
Detta är en Self-Monitoring, Analysis and Reporting Technology (SMART), det vill säga en funktion för egenövervakning, analys och statusrapportering. Vitalitetsmonitorn samlar kontinuerligt in alla relevanta driftsdata. Som en del av det förebyggande underhållet erbjuder pyrometern således möjligheten att självständigt signalera den optimala tiden för inspektion och kalibrering beroende på driftsförhållandena.

Specialfunktioner:
  • Mätområde 550 till 2500 °C
  • Fiberoptisk version med en längd på upp till 50 m möjlig
  • kopplingsutgång universellt konfigurerbar
  • hög optisk upplösning tack vare precisionslinser
  • IO-Link-gränssnitt
  • alla parametrar kan ställas in med en knapp på sensorn eller via ett gränssnitt från systemkontrollen
  • 2 x kopplingsutgångar PNP öppen kollektor
  • Mycket enkel installation via M30 centralgänga
  • Stor och ljusstark LED-display

Pyrometer CellaTemp PKF 36
Properties
utförande
Mätområde
550 - 2500 °C
Fokusavstånd
0,033 - 0,045 m
Laser pilotljus
Ditt val påverkar andra inställningar
Du kan begära denna artikel från oss

utförande CellaTemp PKF 36 BF 1
utförande CellaTemp PKF 36 BF 2
utförande CellaTemp PKF 36 BF 3
utförande CellaTemp PKF 36 BF 4
Mätområde 550 - 2500 °C
Mätområde 550 - 2500 °C
Mätområde 550 - 2500 °C
Mätområde 550 - 2500 °C
Mätfält 6,9 mm
Fokusavstånd 0,2 m - ∞
Fokusavstånd 1,08 m
Fokusavstånd 0,12 m - ∞
Fokusavstånd 0,033 - 0,045 m
form på mätområdet rund
Distansförhållande 190 : 1
Distansförhållande 100 : 1
Distansförhållande 50 : 1
Mäthuvud PA 41.01
Mäthuvud PKS 21.01
Mäthuvud PA 41.05
Mäthuvud PZ 41.18
mätprincip spektral
Siktanordning Laser pilotljus

tekniska data Nedladdningar Mätfältsräknare tillbehör Emissivitetsberäkning Skicka förfrågan IO-Link IODD IO-Link Tillverkardeklaration

Pyrometer CellaTemp PKF 36

tekniska data

Mätparametrar

Mätområde 550 - 2500 °C
Sensor Fotodiod
Spektralt intervall 0,78 - 1,06 µm
Svarstid t90 ≤ 2 ms (T> 900 ° C)
Mätosäkerhet 0,3% av mätvärdet [° C] plus 2,5 K
repeterbarhet 2 K
Temperaturkoefficient 0,07% / K
Upplösning för strömutgång 0,1 K + 0,005% av det valda området
Upplösning för gränssnitt 0,1 K
Upplösning för display 1 K

Optiska varianter

Mäthuvud AF 1: PA 41.01 (M30): Fokusering 0,2 m - ∞
AF 2: PKS 21.01 (M30): Fokusering 1,08 m
AF 3: PA 41,05 (M16): Fokusering 0,12 m - ∞
AF 4: PZ 41,18 (M16): Fokusering 0,033 - 0,045 m

Elektriska parametrar

Analog utgång 0 (4) - 20 mA linjär, valbar, skalbar
Motstånd ≤ 500 Ω
utgångskoppling 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Testingång 10 - 34 V DC (enligt IEC 61131-2)
Gränssnitt IO-Link V1.1.3
Strömförsörjning 18 - 32 V DC
Strömförbrukning ≤ 50 mA vid 24 V DC

Funktioner

Display 4-siffrig LED-display röd, sifferhöjd 8 mm
Statusvisning 3 x LED
Kontrollelement 3 knappar

Allmänna parametrar

Anslutning M12 skruvanslutning 5-polig (A-kodning)
Omgivningstemperatur 0 - 65 °C
Förvaringstemperatur -20 - +80 °C
Tillåten luftfuktighet 95% r.H. max. (Icke-kondenserande)

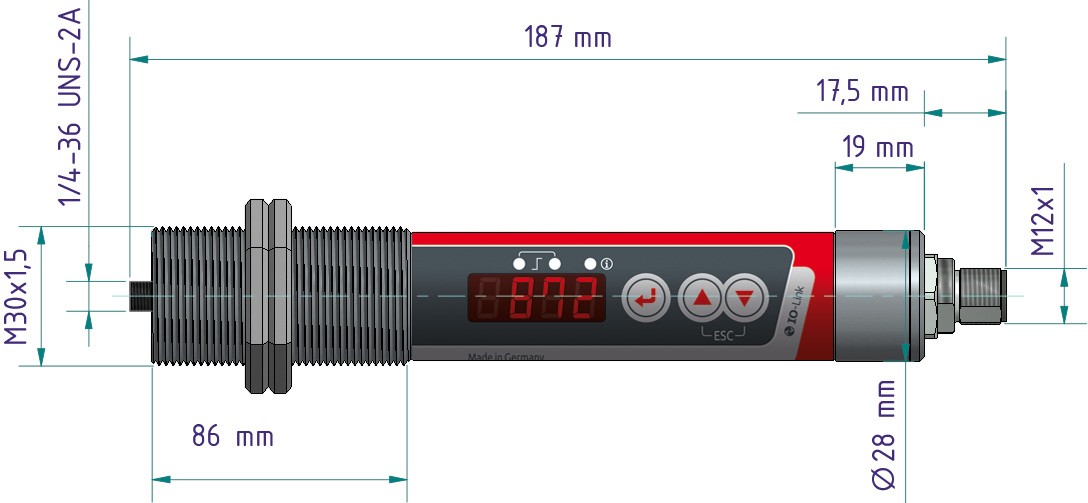

Dimensioner Ø 30 x 210 mm (utan kontakt)
Kapslingsmaterial Rostfritt stål V2A (1.4305)
skyddsklass IP 65 enligt till DIN 40050
Vikt ungefär. 0,4 kg

Justerbara parametrar

parametrar Analog utgång 0/4 - 20 mA
Skalning av den analoga utgången
Emissivitet via snabb justering
Skyddsskivans transmissionsnivå
Dämpningstidskonstant
Lagringstid för maximala värden minne
Driftläge, källa och kopplingspunkt, till- och frånkopplingsfördröjning för kopplingskontakterna
Temperaturkorrigering för processpecifik påverkan med hjälp av interpolationspunkter (X/Y-par)
Indikator för vitalitet
Parameter för service
Återställ till fabriksinställning
Tangentbordslåsning
Visning av temperatur eller ”run” i displayen
Temperaturenhet ° C / ° F
Simulering av temperatur

funktioner

Övertemperatur signal Signalvisning vid en innertemperatur > 75 ° C
Testfunktion via tangentbord eller testingång
Servicefunktion Simulering av ett uppmätt värde
Diagnostisk funktion Indikerar vid omvänd polaritet, överbelastning och fel matningsspänning
Skydd för omvänd polaritet M12 skruvanslutning 5-polig (A-kodning)

Leveransomfattning

Leveransomfattning Infraröd termometer CellaTemp PKF
Mäthuvud
Manual (kort)
2 fästmuttrar
* Den fiberoptiska kabeln måste beställas separat.

Pyrometer CellaTemp PKF 36

Emissivitetsberäkning

Rätt emissivitet som ska ställas in på pyrometern beräknas utifrån det uppmätta värdet som visas på pyrometern, den verkliga temperaturen på mätobjektet, den inställda emissiviteten på pyrometern och omgivningstemperaturen (nödvändig för vissa typer).
Det uppmätta värdet som beräknats av pyrometern visas från den verkliga objekttemperaturen, mätobjektets emissivitet, emissiviteten inställd på pyrometern och omgivningstemperaturen (nödvändig för vissa typer).
Pyrometer
Quotient
  • Två-färgs
  • spektral 1
  • spektral 2
Förinställd emissivitet
Emissionsförhållande ska ställas in
Omgivningstemperatur
objektets temperatur
pyrometerns mätvärde
Pyrometer
Quotient
  • Två-färgs
  • spektral 1
  • spektral 2
Förinställd emissivitet
pyrometerns mätvärde
Omgivningstemperatur
objektets temperatur
Emissionsförhållande ska ställas in

Pyrometer CellaTemp PKF 36

Nedladdningar

broschyr CellaTemp PK PKF PKL
sv
broschyr Flyer IO-Link
sv
manual CellaTemp PKx IO-Link
sv
Snabbguide CellaTemp PKxx IO-Link
sv
Mått ritning PK 01 E AF2
sv
tillverkardeklaration Declaration från Conformity PKxy
sv
UKCA Declaration från Conformity PKxy
sv
EAC Deklaration PK-PA-PT
sv

Pyrometer CellaTemp PKF 36

tillbehör

Pyrometer CellaTemp PKF 36

IO-Link IODD

Typ Datei Dateigröße
IODD PKF36AF1_20221222.zip 394 KB Download
IODD PKF36AF4_20221222.zip 400 KB Download
IODD PKF36AF2_20221222.zip 403 KB Download
IODD PKF36AF3_20221222.zip 400 KB Download

Pyrometer CellaTemp PKF 36

IO-Link Tillverkardeklaration

Typ Datei Dateigröße
MC PKF 36 AF 4_202302_en.pdf 100 KB Download
MC PKF 36 AF 1_202302_en.pdf 100 KB Download
MC PKF 36 AF 2_202302_en.pdf 100 KB Download
MC PKF 36 AF 3_202302_en.pdf 100 KB Download

Pyrometer CellaTemp PKF 36

Mätfältsräknare

Pyrometer
  • PKF 36 BF 1 (0,2 m - ∞)
  • PKF 36 BF 2 (1,08 m)
  • PKF 36 BF 3 (0,12 m - ∞)
  • PKF 36 BF 4 (0,033 - 0,045 m)
PKF 36 BF 1 (0,2 m - ∞)
Fokusavstånd
mm
grafens längd
mm
mätavstånd (mm)0816243240485664728088961041121201281361441521601681761841922001.05 mm
mätavståndmätfältets diameter
0.00 mm23.40 mm
8.00 mm22.51 mm
16.00 mm21.61 mm
24.00 mm20.72 mm
32.00 mm19.82 mm
40.00 mm18.93 mm
48.00 mm18.04 mm
56.00 mm17.14 mm
64.00 mm16.25 mm
72.00 mm15.35 mm
80.00 mm14.46 mm
88.00 mm13.57 mm
96.00 mm12.67 mm
104.00 mm11.78 mm
112.00 mm10.89 mm
120.00 mm9.99 mm
128.00 mm9.10 mm
136.00 mm8.20 mm
144.00 mm7.31 mm
152.00 mm6.42 mm
160.00 mm5.52 mm
168.00 mm4.63 mm
176.00 mm3.73 mm
184.00 mm2.84 mm
192.00 mm1.95 mm
200.00 mm1.05 mm
