Pyrometer CellaCombustion PX 47

Artikelbeschreibung

Das CellaCombustion PX 47 ist ein spezielles Pyrometer zur berührungslosen Temperaturmessung von rußenden Flammen in Kohlekraftwerken oder Müllverbrennungsanlagen. Die auf dem Quotientenverfahren beruhende Messung und Signalverarbeitung erfasst die Wärmestrahlung der rußenden Partikel der Flamme im nahen Infrarotbereich an zwei Wellenlängen. Durch einen speziellen Algorithmus werden die Einflüsse der wellenlängenabhängigen Strahlungseigenschaften der Rußpartikel und der optischen Flammendichte bei der Temperaturbestimmung korrigiert. Über die Flammentemperatur lässt sich der Ausbrand im Feuerungsbetrieb kontrollieren, um darüber die Schadstoffemission zu reduzieren und eine Verschlackung der Wände der Brennkammer zu minimieren.

Besondere Merkmale:
  • Messbereich 700 bis 1700 °C
  • moderne IO-Link-Schnittstelle
  • Fokussierbare Optiken zur exakten Einstellung der Messentfernung
  • Breitbandentspiegelte Präzisionsoptik
  • LED-Anzeige aus großer Entfernung ablesbar
  • Teststromausgang für die Diagnosefunktion
  • 1 Analogausgang und 2 Schaltausgänge
  • Quelle frei konfigurierbar

Pyrometer CellaCombustion PX 47
Eigenschaften
Ausführung
Messbereich
700 - 1700 °C
Fokusabstand
0,4 m - ∞
Durchblick-Visier
Ihre Auswahl wird andere Einstellungen beeinflussen
Diesen Artikel können Sie bei uns anfragen
Mehr Informationen zu IO-Link:

Ausführung CellaCombustion PX 47 AF 1
Messbereich 700 - 1700 °C
Fokusabstand 0,4 m - ∞
Form des Messfeldes rund
Distanzverhältnis 80 : 1
Objektiv PZ 20.01
Messprinzip quotient
Visiereinrichtung Durchblick-Visier
Visiereinrichtung Video-Kamera

Technische Daten Downloads Messfeld-Kalkulator Zubehör Emissionsgrad-Kalkulator Applikationsanfrage IO-Link IODD IO-Link Herstellererklärung

Pyrometer CellaCombustion PX 47

Technische Daten

Messtechnische Parameter

Messbereich 700 - 1700 °C
Sensor Doppel-Fotodiode
Spektralbereich 0,8 / 1,05 µm
Einstellzeit t98 ≤ 20 ms (T>650 °C)
≤ 10 ms (T>750 °C)
Messunsicherheit 1 % vom Messwert [°C]
Reproduzierbarkeit 2 K
Temperaturkoeffizient 0,05 %/K
Auflösung Stromausgang 0,2 K + 0,03 % der eingestellten Messspanne
Auflösung Schnittstelle 0,1 K
Auflösung Anzeige 1 K

Elektrische Parameter

Analogausgang 0(4) - 20 mA linear, umschaltbar, skalierbar
Bürde ≤ 500 Ω
Schaltausgang 2 x Open Collector 24 V DC, ≤ 150 mA
Schnittstelle IO-Link
Spannungsversorgung 24 V DC +10 % / -20 %
Stromaufnahme ≤ 175 mA bei 24 V DC

Videokamera

Videoausgang Composite PAL, 1 Vpp, 75 Ω

Ausstattung

Visiereinrichtung Durchblickvisier
Visiereinrichtung Laserpilotlicht
Visiereinrichtung Videokamera
Display 4 x 7 Segment LED rot, Ziffernhöhe 8 mm
Statusanzeige 4 x LED
Bedienelemente 3 Taster

Allgemeine Parameter

Anschluss M12 Schraubverbindung 5-polig
Umgebungstemperatur 0 - 65 °C
Lagertemperatur -20 - +80 °C
Zulässige Luftfeuchtigkeit 95 % r.H. max. (nicht kondensierend)
Abmessung Ø 65 mm x 220 mm (max. 277 mm)
Gehäusematerial Edelstahl V2A (1.4305)
Schutzart IP 65 nach DIN 40050
Gewicht ca. 0,9 kg

Einstellbare Parameter

Parameter Analogausgang 0/4 - 20 mA
Skalierung des Analogausganges
Glättungsfilter
Speicherbetriebsart
Haltezeit des Speichers
Emissionsgrad
Transmissionsgrad
Grenzwerte und Betriebsart der Alarmkontakte
Parameter der ATD-Funktion
Simulation von Strom und Temperatur
Temperatureinheit °C/°F
Messkanal Quotient, Spektral 1 und Spektral 2
Schwellwert der Verschmutzungsüberwachung
Rußfaktor

zusätzlich beim Pyrometer mit Kamera:
TBC Funktion
Weißabgleich
Messstellennummer

Funktionen

Übertemperatur Signal Signalanzeige ab einer Innentemperatur > 75 °C
Servicefunktion Simulation eines Messwertes oder eines Stromsignals
ATD-(Automatic Temperature Detection) Funktion automatische Temperaturerfassung bei diskontinuierlichen Prozessen

Lieferumfang

Lieferumfang Pyrometer CellaTemp PX
Anschlusskabel VK 02/L AF 1 (5 m)
Videokabel VK 02/F (5 m) bei der Ausführung mit Kamera
Bedienungsanleitung (kurz)

Pyrometer CellaCombustion PX 47

Emissionsgrad-Kalkulator

Aus dem am Pyrometer angezeigten Messwert, der wahren Objekttemperatur, dem am Pyrometer voreingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der korrekte am Pyrometer einzustellende Emissionsgrad berechnet.
Aus der wahren Objekttemperatur, dem Emissionsgrad des Messobjektes, dem am Pyrometer eingestellten Emissionsgrad und der Umgebungstemperatur (notwendig bei einigen Typen) wird der vom Pyrometer berechnete Messwert angezeigt.
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Einzustellendes Emissionsgradverhältnis
Umgebungstemperatur
Objekttemperatur
Messwert des Pyrometers
Pyrometer
Quotient
  • Quotient
  • Spektral 1
  • Spektral 2
Voreingestellter Emissionsgrad
Messwert des Pyrometers
Umgebungstemperatur
Objekttemperatur
Einzustellendes Emissionsgradverhältnis

Pyrometer CellaCombustion PX 47

Downloads

Prospekt CellaTemp PX
de
Prospekt Flyer IO-Link
de
Anleitung CellaTemp PX 4x 5x 6x
de
Kurzanleitung CellaTemp PX 4x 5x 6x
de
Konformitätserklärung Konformitätserklärung PXxx
de
UKCA Declaration of Conformity PXxx
de
EAC Deklaration PX
de

Pyrometer CellaCombustion PX 47

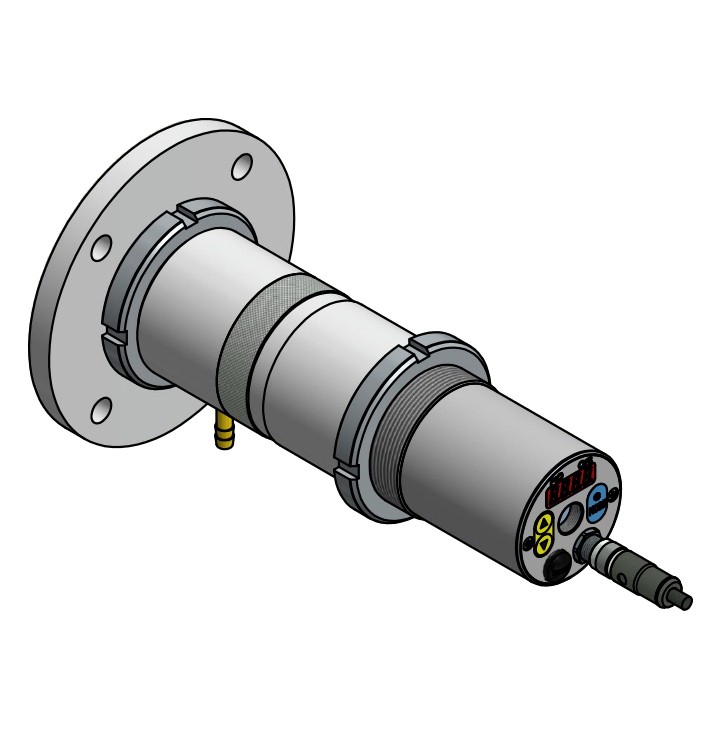

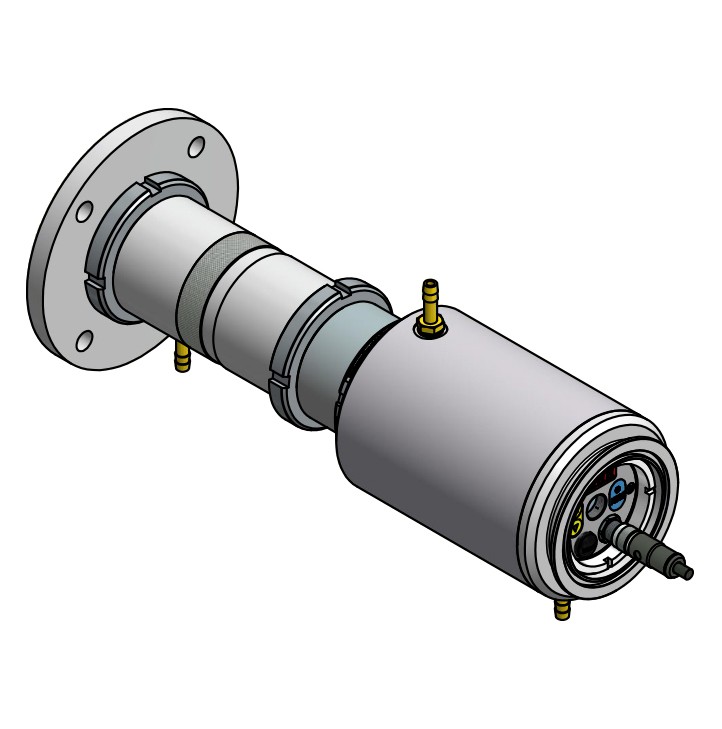

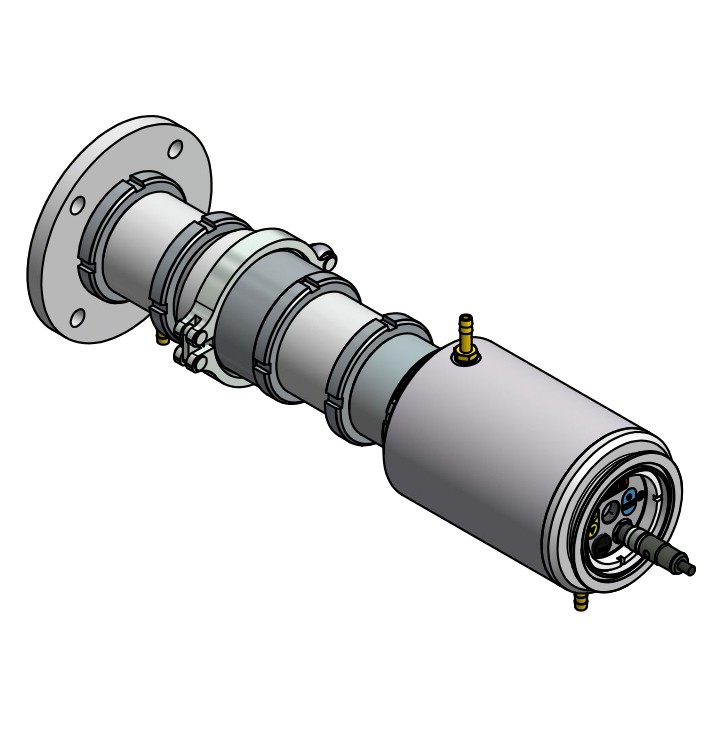

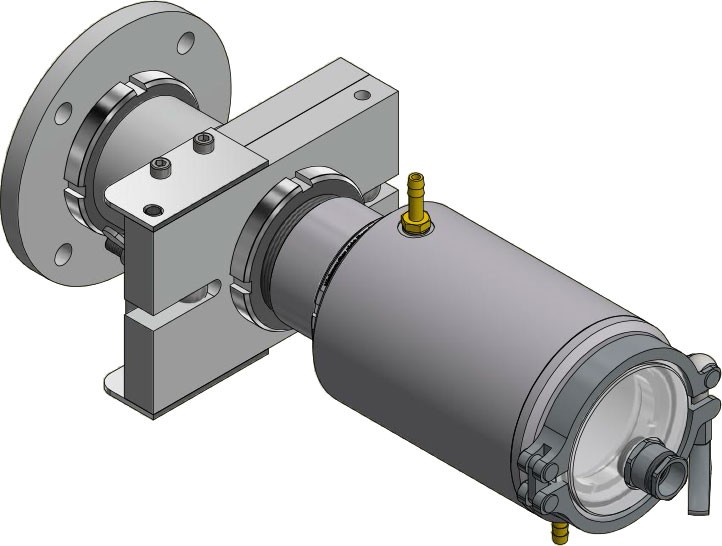

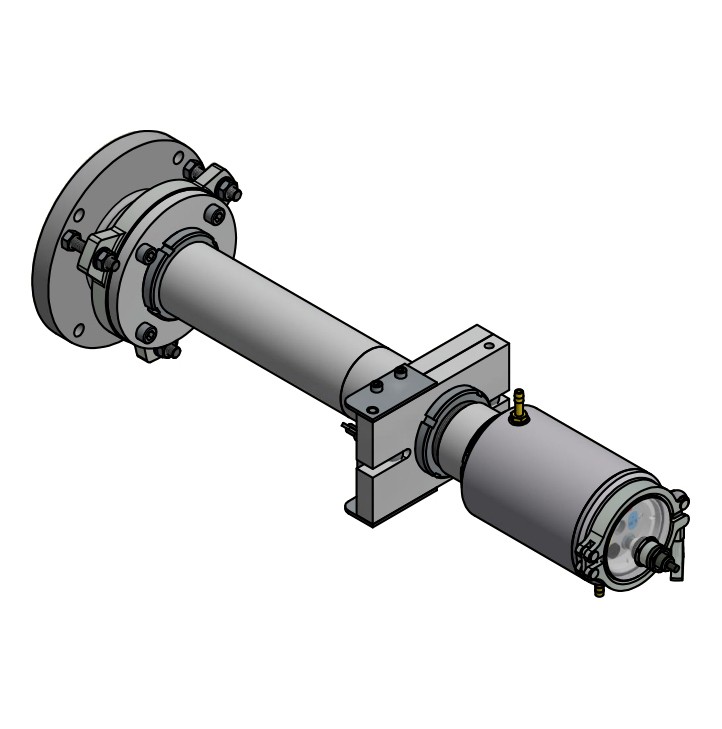

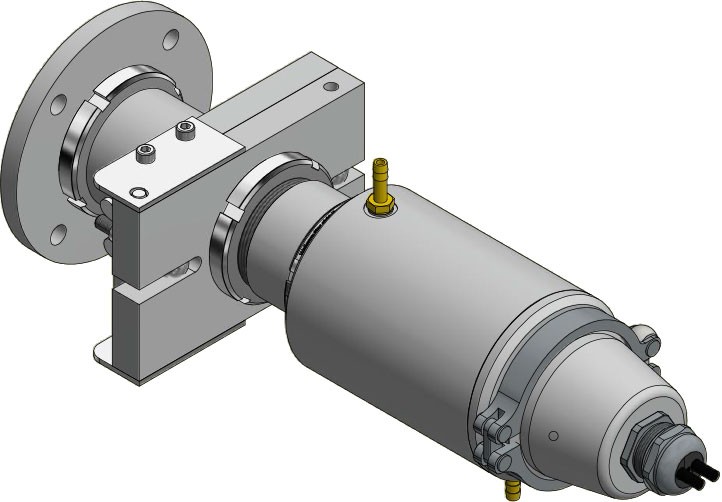

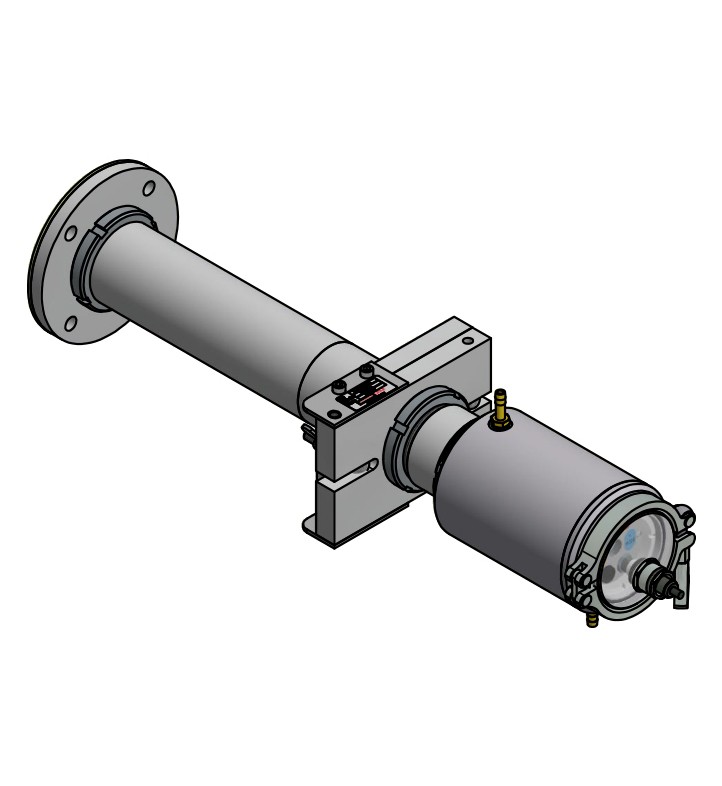

Zubehör

Pyrometer CellaCombustion PX 47

IO-Link IODD

Typ Datei Dateigröße
IODD PX47AF1_20240806.zip 493 KB Download
IODD PX47AF1-C_20240806.zip 486 KB Download
IODD PX47AF1-L_20240814.zip 482 KB Download

Pyrometer CellaCombustion PX 47

IO-Link Herstellererklärung

Typ Datei Dateigröße
MC PX 47 AF1_L_202408_en.pdf 70 KB Download
MC PX 47 AF1_202408_en.pdf 71 KB Download
MC PX 47 AF1_C_202408_en.pdf 71 KB Download

Pyrometer CellaCombustion PX 47

Messfeld-Kalkulator

Pyrometer
  • PX 47 AF 1 (0,4 m - ∞)
PX 47 AF 1 (0,4 m - ∞)
Fokusabstand
mm
Länge der Grafik
mm
Messabstand (mm)03264961281601922242562883203523845,00 mm
MessabstandMessfelddurchmesser
0,00 mm18,50 mm
16,00 mm17,96 mm
32,00 mm17,42 mm
48,00 mm16,88 mm
64,00 mm16,34 mm
80,00 mm15,80 mm
96,00 mm15,26 mm
112,00 mm14,72 mm
128,00 mm14,18 mm
144,00 mm13,64 mm
160,00 mm13,10 mm
176,00 mm12,56 mm
192,00 mm12,02 mm
208,00 mm11,48 mm
224,00 mm10,94 mm
240,00 mm10,40 mm
256,00 mm9,86 mm
272,00 mm9,32 mm
288,00 mm8,78 mm
304,00 mm8,24 mm
320,00 mm7,70 mm
336,00 mm7,16 mm
352,00 mm6,62 mm
368,00 mm6,08 mm
384,00 mm5,54 mm
400,00 mm5,00 mm
