Pirómetro CellaTemp PR 21

Descrição do item

O CellaTemp® PR 21 é um termômetro infravermelho inteligente para medição rápida, sem contato e sem desgaste a partir de uma distância segura na faixa de temperatura entre 250 e 1600 °C.

Características especiais:
  • Termômetro infravermelho compacto
  • CLP padronizado e interface IO-Link independente de fieldbus
  • saída analógica 0/4 - 20 mA
  • amplas faixas de medição com alta resolução de temperatura ao mesmo tempo
  • alta resolução óptica e precisão de medição graças à proteção de banda larga
  • lentes refletivas de precisão
  • saída de comutação configurável universalmente
  • fácil instalação via rosca central M30
Pirómetro CellaTemp PR 21
Properties
Modelo
Faixa de medição 0 - 200 C:
250 - 1600 °C
Distância de foco
1,5 m
Sua seleção terá repercussões em outras configurações
Pode solicitar este artigo a nós

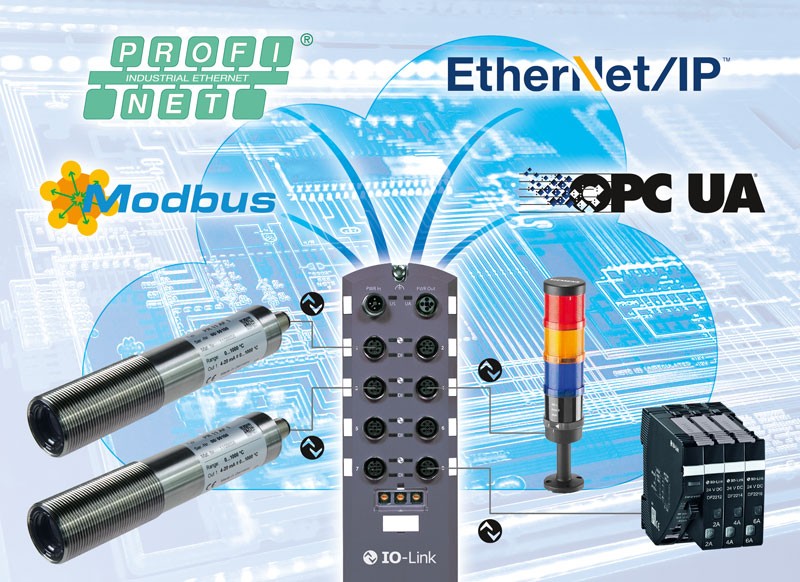

Mais informações sobre IO-Link:

Modelo CellaTemp PR 21 AF 1
Faixa de medição 0 - 200 C: 250 - 1600 °C
Campo de medição 10 mm
Distância de foco 1,5 m
Forma do campo de medição redondo
Princípio de medição de uma cor

Dados técnicos Downloads Calculadora do campo de visão Calculador de emissividade Encontre o dispositivo adequado IO-Link IODD IO-Link Declaração do fabricante

Pirómetro CellaTemp PR 21

Dados técnicos

Incerteza da medição

Faixa de medição 0 - 200 C: 250 - 1600 °C
Função de serviço Funções
Lente padrão PZ 10.01: foco 0.3 m - ∞ 1,0 - 1,7 µm
Tempo de ajuste t90 ≤ 2 ms (T > 600 °C)
niquelado de metal 0,3 % do valor medido [°C] mais 2,5 K
Redefinição para configurações de fábrica 1 K
Teste de entrada 0,07 %/K
Resolução Saída de corrente 0,2 K + 0,03 % do intervalo ajustado
Interface de Resolução 0,1 K

Parâmetros elétricos

Saída analógica 0(4) a 20 mA linear, comutável, escalável
Carga ≤ 500 Ω
Mudança de entrada Variantes ópticas
Função de teste 10 - 34 V DC (de acordo com IEC 61131-2)
Terminais de parafuso IP 65 de acordo com DIN 40050
Modo de operação de memória 24 V DC +10 % / -20 %
Fechadura com chave ≤ 50 mA a 24 V DC

Parâmetros gerais

Conexão M12 Schraubverbindung 4-polig (A codiert)
USB 0 - 65 °C
Luz piloto laser -20 - +80 °C
adicionalmente para a faixa de medição de 250 - 2000 °C: 95 % r.h. máximo (sem condensação)

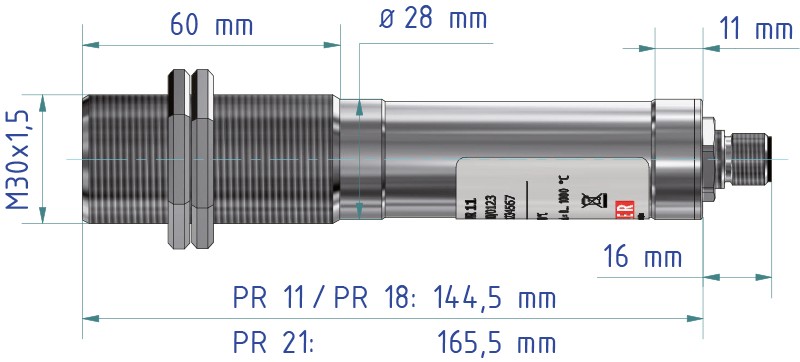

Dimensões Ø 30 x 235 mm (sem plugue)
Endereço do aparelho Aço inox V2A (1.4305)
Valor limiar da função DTD Compensação da radiação de fundo
Filtro suavizante aprox. 0,4 kg

Parâmetros ajustáveis

Parâmetros da função ATD Saída analógica 0/4 - 20 mA
Software
Emissividade (20 - 100 %, ajustável externamente)
Constante de tempo de amortecimento
Tempo de retenção de memória
Modo de operação e pontos de comutação do contato de comutação
Mudança de saída
Coeficiente de temperatura
Simulação de um valor medido

para fonte de alimentação, saída analógica e saída de comutação

Temperatura ambiente Signalisierung der Fehlercodes bzw. Ereignisse erfolgen
über die digitale Schnittstelle
Si Simulação de um valor medido ou de um sinal de corrente
Saída de vídeo Material da carcaça

Função Linearização

Função Linearização Infrarot-Thermometer CellaTemp PR
Instruções de operação (abreviado)
2 porcas de fixação

Pirómetro CellaTemp PR 21

Calculador de emissividade

A emissividade correta a ser definida no pirômetro é calculada com base no valor medido exibido no pirômetro, a temperatura real do objeto, a emissividade pré-definida no pirômetro e a temperatura ambiente (necessária para alguns tipos).
A partir da temperatura real do objeto, da emissividade do objeto de medição, da emissividade pré-definida no pirômetro e da temperatura ambiente (necessária para alguns tipos), é exibido o valor medido calculado pelo pirômetro.
Pirómetro
Quotient
  • de duas cores
  • espectral 1
  • espectral 2
Emissividade pré-definida
Relação de emissividade a ser definida
USB
Temperatura do objeto
Valor medido pelo pirômetro
Pirómetro
Quotient
  • de duas cores
  • espectral 1
  • espectral 2
Emissividade pré-definida
Valor medido pelo pirômetro
USB
Temperatura do objeto
Relação de emissividade a ser definida

Pirómetro CellaTemp PR 21

Downloads

Catálogo CellaTemp PR
pt
Catálogo Flyer IP 65 de acordo com DIN 40050
pt
Instruções CellaTemp PR xx
pt
Guia rápido CellaTemp PRxx
pt
Declaração de conformidade Declaration de Conformity PRxx
pt
UKCA Declaration de Conformity PRxx
pt

Pirómetro CellaTemp PR 21

Acessórios

Wir haben leider kein passendes Zubehör gefunden.

Pirómetro CellaTemp PR 21

IO-Link IODD

Modelo Datei Dateigröße
IODD PR21AF1_20200922.zip 267 KB Download

Pirómetro CellaTemp PR 21

IO-Link Declaração do fabricante

Pirómetro CellaTemp PR 21

Calculadora do campo de visão

Pirómetro
  • PR 21 AF 1 (1,5 m)
PR 21 AF 1 (1,5 m)
Comprimento do gráfico
mm
Distância de medição (mm)0120240360480600720840960108012001320144010.00 mm
Distância de mediçãoDiâmetro do campo de visão
0.00 mm11.50 mm
60.00 mm11.44 mm
120.00 mm11.38 mm
180.00 mm11.32 mm
240.00 mm11.26 mm
300.00 mm11.20 mm
360.00 mm11.14 mm
420.00 mm11.08 mm
480.00 mm11.02 mm
540.00 mm10.96 mm
600.00 mm10.90 mm
660.00 mm10.84 mm
720.00 mm10.78 mm
780.00 mm10.72 mm
840.00 mm10.66 mm
900.00 mm10.60 mm
960.00 mm10.54 mm
1,020.00 mm10.48 mm
1,080.00 mm10.42 mm
1,140.00 mm10.36 mm
1,200.00 mm10.30 mm
1,260.00 mm10.24 mm
1,320.00 mm10.18 mm
1,380.00 mm10.12 mm
1,440.00 mm10.06 mm
1,500.00 mm10.00 mm
