Pirómetro CellaTemp PKL 68

Descrição do item

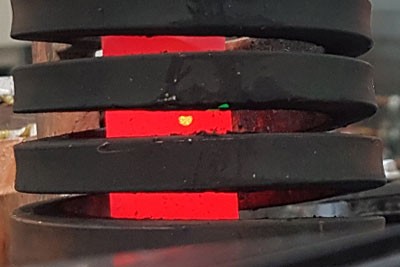

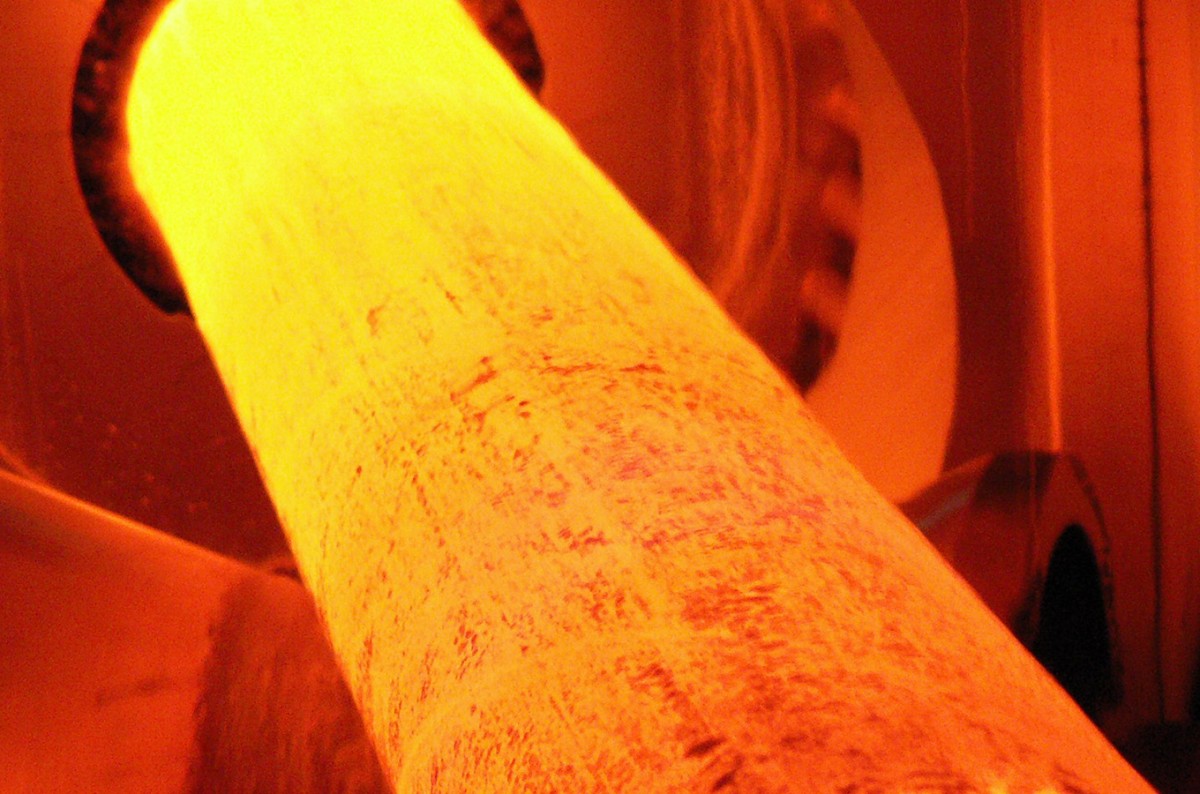

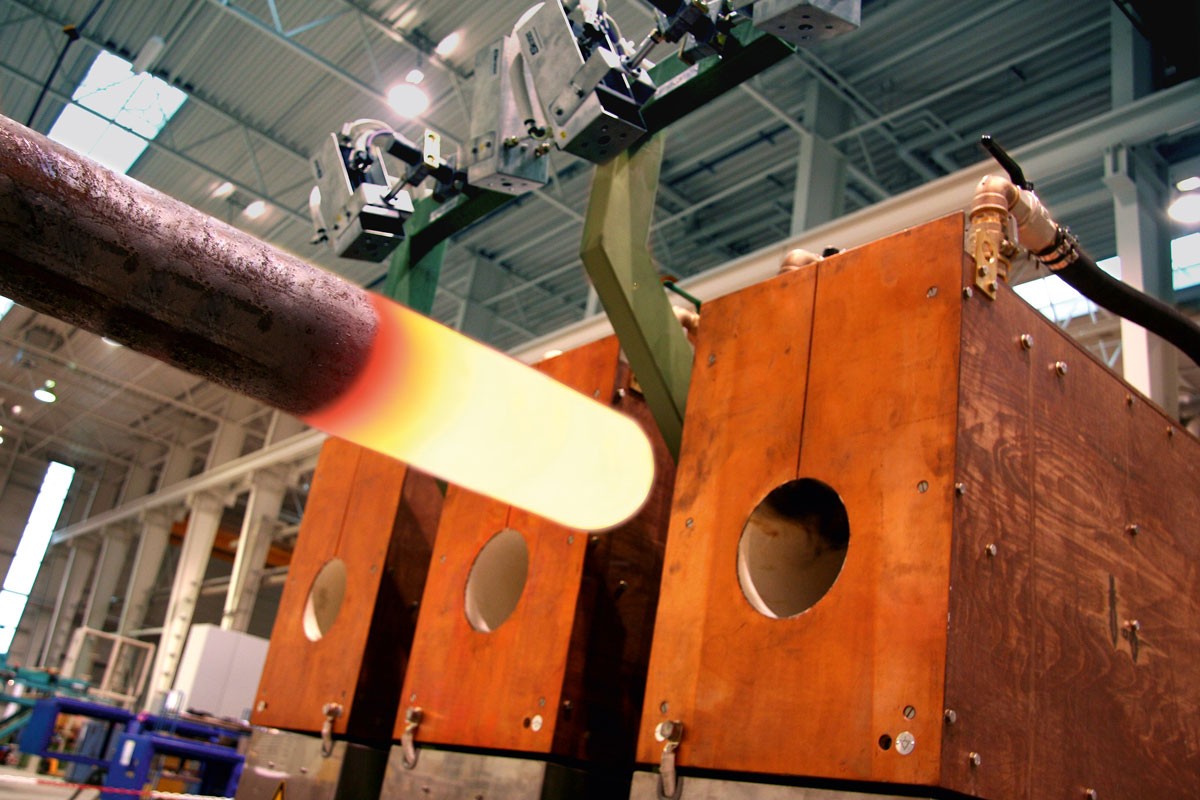

O CellaTemp® PKL 68 detecta a radiação infravermelha do objeto de medição por meio de um fotodiodo duplo em construção de sanduíche ao mesmo tempo e colocado em dois comprimentos de onda. A temperatura é determinada a partir da relação entre as duas intensidades de radiação. A nova geração da série de pirómetros CellaTemp® PK está equipada com uma função de indicador de vitalidade inteligente.
Trata-se de uma Tecnologia de Automonitorização, Análise e Reporte (SMART), ou seja, uma função para automonitorização, análise e reporte de estado. O monitor de vitalidade recolhe continuamente todos os dados operacionais relevantes. Como parte da manutenção preventiva, o pirómetro oferece a possibilidade de sinalizar de forma independente o momento ideal para a inspeção e calibração, dependendo das condições de funcionamento.

Características especiais:
  • Faixa de medição 650 a 1600 °C
  • Saída de comutação universalmente configurável
  • Alta resolução ótica graças a lentes de precisão
  • Interface IO-Link
  • Todos os parâmetros podem ser ajustados através de botão no sensor ou através de interface do controlador do sistema
  • 2 x saídas de comutação PNP de coletor aberto
  • Instalação muito fácil através de rosca central M30
  • Visor LED grande e brilhante
  • A luz piloto LED acende permanentemente e é livre de paralaxe e inofensiva em termos de segurança

Pirómetro CellaTemp PKL 68
Properties
Modelo
Faixa de medição 0 - 200 C:
650 - 1600 °C
Distância de foco
0,21 m
Lâmpada piloto LED
Sua seleção terá repercussões em outras configurações
Pode solicitar este artigo a nós

Modelo CellaTemp PKL 68 BF 1
Modelo CellaTemp PKL 68 BF 2
Modelo CellaTemp PKL 68 BF 3
Faixa de medição 0 - 200 C: 650 - 1600 °C
Faixa de medição 0 - 200 C: 650 - 1600 °C
Faixa de medição 0 - 200 C: 650 - 1600 °C
Campo de medição 1,2 mm
Campo de medição 5,6 mm
Campo de medição 8,6 mm
Distância de foco 0,21 m
Distância de foco 1,0 m
Distância de foco 1,5 m
Forma do campo de medição redondo
Princípio de medição de duas cores
Aviso e limiar de desligamento do monitoramento de contaminação Lâmpada piloto LED

Dados técnicos Downloads Calculadora do campo de visão Acessórios Calculador de emissividade Encontre o dispositivo adequado IO-Link IODD IO-Link Declaração do fabricante

Pirómetro CellaTemp PKL 68

Dados técnicos

Incerteza da medição

Faixa de medição 0 - 200 C: 650 - 1600 °C
Função de serviço Funções
Lente padrão PZ 10.01: foco 0.3 m - ∞ 0,95 / 1,05 µm
Tempo de ajuste t90 ≤ 10 ms (T > 750 °C)
niquelado de metal 1 % do valor medido [°C].
Redefinição para configurações de fábrica 2 K
Teste de entrada 0,05 %/K
Resolução Saída de corrente 0,1 K + 0,005 % do intervalo ajustado
Interface de Resolução 0,1 K
Resolução do visor 1 K

Parâmetros elétricos

Saída analógica 0(4) a 20 mA linear, comutável, escalável
Carga ≤ 500 Ω
Mudança de entrada 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Função de teste 10 - 34 V DC (de acordo com IEC 61131-2)
Terminais de parafuso IO-Link V1.1.3
Modo de operação de memória 18 - 32 V DC
Fechadura com chave ≤ 75 mA a 24 V DC

Equipamentos

Mostrar LED vermelho 4 x 7 segmentos, altura dos dígitos 8 mm
Indicação do status dos LEDs 3 x LED
Elementos operacionais 3 botões de pressão

Parâmetros gerais

Conexão Conexão a parafuso M12 de 8 pinos
USB 0 - 65 °C
Luz piloto laser -20 - +80 °C
adicionalmente para a faixa de medição de 250 - 2000 °C: 95 % r.h. máximo (sem condensação)
Dimensões Ø 65 mm x 180 mm
Endereço do aparelho Aço inox V2A (1.4305)
Valor limiar da função DTD Compensação da radiação de fundo
Filtro suavizante aprox. 0,4 kg

Parâmetros ajustáveis

Parâmetros da função ATD Saída analógica 0/4 - 20 mA
Software
Rácio de emissividade por ajuste rápido
Nível de transmissão do disco de proteção
Constante de tempo de amortecimento
Tempo de retenção de memória
Modo de funcionamento, fonte e ponto de comutação, atraso de ativação e desativação dos contactos de comutação
Correção da temperatura para influências específicas do processo através de pontos de interpolação (pares X/Y)
Indicador de vitalidade
Parâmetro de serviço
Mudança de saída
Função TBC
Indicação da temperatura ou “run” no ecrã
Coeficiente de temperatura
Simulação de um valor medido

para fonte de alimentação, saída analógica e saída de comutação

Temperatura ambiente Visualização do sinal a uma temperatura interna > 75 °C
Si Simulação de um valor medido ou de um sinal de corrente
Função DTD (Discontinous Temperature Detection) Registro automático de temperatura para processos descontínuos
Função diagnóstica Indicação de polaridade inversa, sobrecarga e tensão de alimentação incorreta
Saída de vídeo Material da carcaça

Função Linearização

Função Linearização Termômetro Infravermelho CellaTemp PKF
Instruções de operação (abreviado)
2 porcas de fixação

Pirómetro CellaTemp PKL 68

Calculador de emissividade

A emissividade correta a ser definida no pirômetro é calculada com base no valor medido exibido no pirômetro, a temperatura real do objeto, a emissividade pré-definida no pirômetro e a temperatura ambiente (necessária para alguns tipos).
A partir da temperatura real do objeto, da emissividade do objeto de medição, da emissividade pré-definida no pirômetro e da temperatura ambiente (necessária para alguns tipos), é exibido o valor medido calculado pelo pirômetro.
Pirómetro
Quotient
  • de duas cores
  • espectral 1
  • espectral 2
Emissividade pré-definida
Relação de emissividade a ser definida
USB
Temperatura do objeto
Valor medido pelo pirômetro
Pirómetro
Quotient
  • de duas cores
  • espectral 1
  • espectral 2
Emissividade pré-definida
Valor medido pelo pirômetro
USB
Temperatura do objeto
Relação de emissividade a ser definida

Pirómetro CellaTemp PKL 68

Downloads

Catálogo CellaTemp PK PKF PKL
pt
Catálogo Flyer IP 65 de acordo com DIN 40050
pt
Instruções CellaTemp PKx 6x IP 65 de acordo com DIN 40050
pt
Guia rápido CellaTemp PK6x IP 65 de acordo com DIN 40050
pt
Declaração de conformidade Declaration de Conformity PKxy
pt
UKCA Declaration de Conformity PKxy
pt
EAC Deklaration PK-PA-PT
pt

Pirómetro CellaTemp PKL 68

Acessórios

Pirómetro CellaTemp PKL 68

IO-Link IODD

Modelo Datei Dateigröße
IODD PKL68BF1-2_20241031.zip 682 KB Download
IODD PKL68AF1_20221221.zip 508 KB Download
IODD PKL68AF2_20221221.zip 508 KB Download

Pirómetro CellaTemp PKL 68

IO-Link Declaração do fabricante

Modelo Datei Dateigröße
MC PKL 68 AF 2_202302_en.pdf 100 KB Download
MC PKL 68 AF 1_202302_en.pdf 100 KB Download
MC PKL 68 BF 1 2_202410_en.pdf 124 KB Download

Pirómetro CellaTemp PKL 68

Calculadora do campo de visão

Pirómetro
  • PKL 68 BF 1 (0,21 m)
  • PKL 68 BF 2 (1,0 m)
PKL 68 BF 1 (0,21 m)
Comprimento do gráfico
mm
Distância de medição (mm)08.416.825.233.64250.458.867.275.68492.4100.8109.2117.6126134.4142.8151.2159.6168176.4184.8193.2201.61.20 mm
Distância de mediçãoDiâmetro do campo de visão
0.00 mm18.20 mm
8.40 mm17.52 mm
16.80 mm16.84 mm
25.20 mm16.16 mm
33.60 mm15.48 mm
42.00 mm14.80 mm
50.40 mm14.12 mm
58.80 mm13.44 mm
67.20 mm12.76 mm
75.60 mm12.08 mm
84.00 mm11.40 mm
92.40 mm10.72 mm
100.80 mm10.04 mm
109.20 mm9.36 mm
117.60 mm8.68 mm
126.00 mm8.00 mm
134.40 mm7.32 mm
142.80 mm6.64 mm
151.20 mm5.96 mm
159.60 mm5.28 mm
168.00 mm4.60 mm
176.40 mm3.92 mm
184.80 mm3.24 mm
193.20 mm2.56 mm
201.60 mm1.88 mm
