Pirómetro CellaTemp PKF 36

Descrição do item

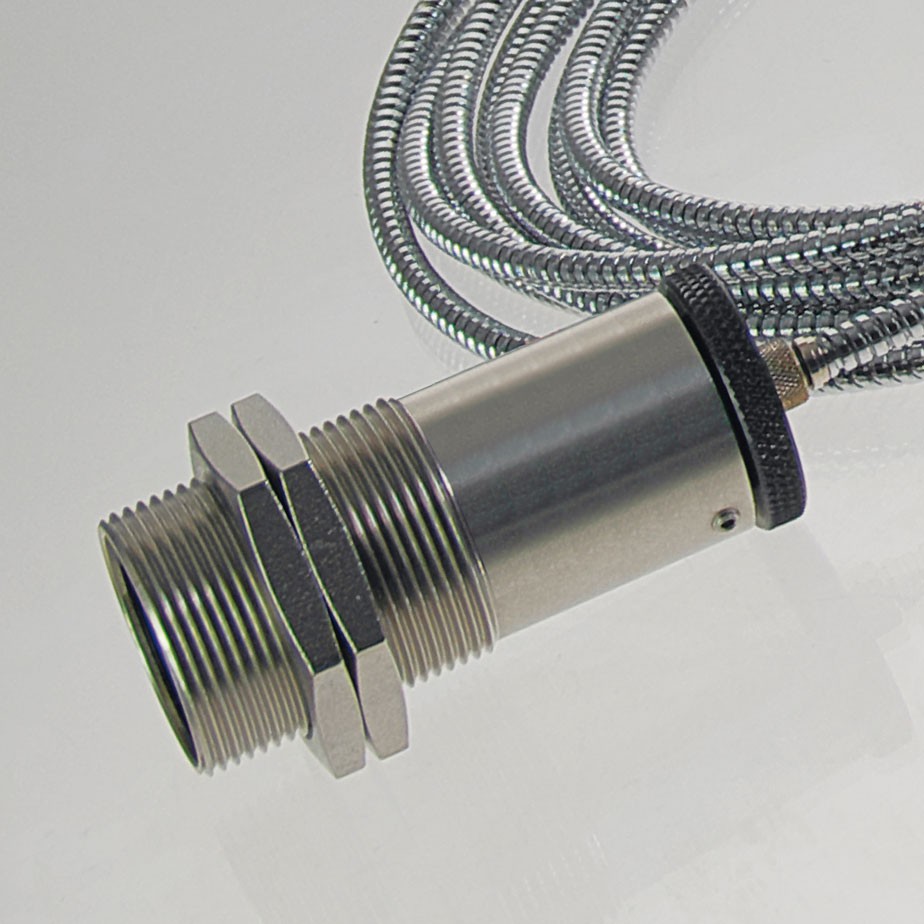

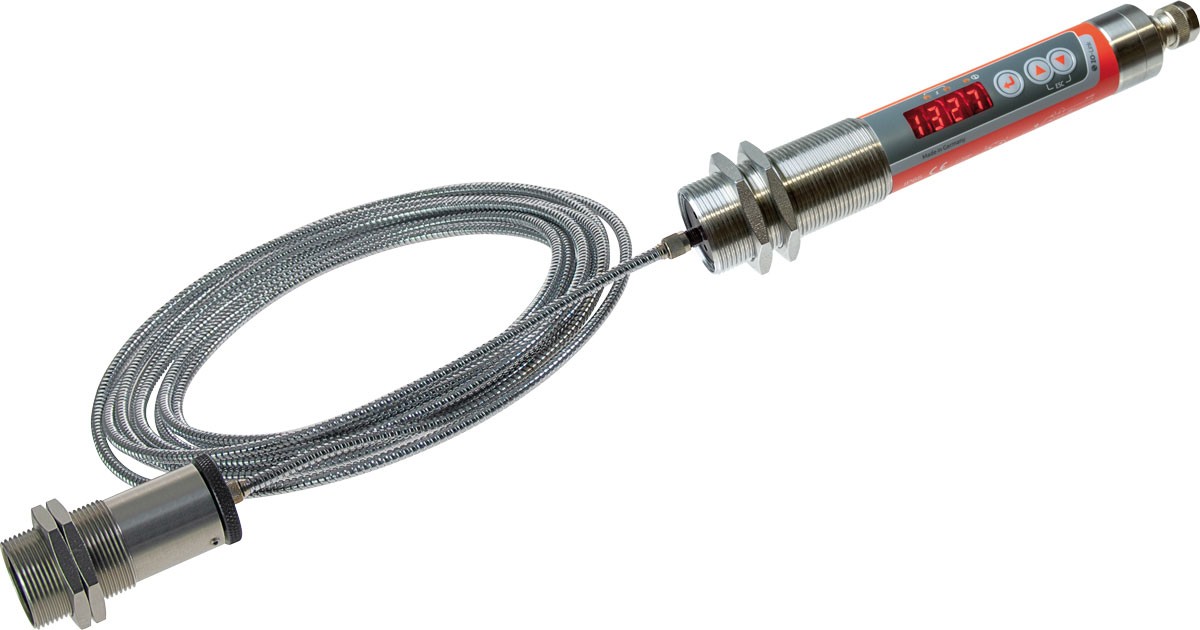

Na CellaTemp® PKF 36, a eletrônica e o cabeçote de medição estão separados. A radiação infravermelha é transmitida para a eletrônica através de uma fibra ótica. A cabeça de medição pode ser usada em temperaturas ambientes de até 250 °C sem refrigeração. Esta versão também pode ser usada em condições de montagem apertada ou em altos campos eletromagnéticos. O comprimento da fibra ótica pode ser de até 50 m. A nova geração da série de pirómetros CellaTemp® PK está equipada com uma função de indicador de vitalidade inteligente.
Trata-se de uma Tecnologia de Automonitorização, Análise e Reporte (SMART), ou seja, uma função para automonitorização, análise e reporte de estado. O monitor de vitalidade recolhe continuamente todos os dados operacionais relevantes. Como parte da manutenção preventiva, o pirómetro oferece a possibilidade de sinalizar de forma independente o momento ideal para a inspeção e calibração, dependendo das condições de funcionamento.

Características especiais:
  • Gama de medição 550 a 2500 °C
  • Saída de comutação universalmente configurável
  • Alta resolução ótica graças a lentes de precisão
  • Interface IO-Link
  • Todos os parâmetros podem ser ajustados através de botão no sensor ou através de interface do controlador do sistema
  • 2 x saídas de comutação PNP de coletor aberto
  • Instalação muito fácil através de rosca central M30
  • Visor LED grande e brilhante

Pirómetro CellaTemp PKF 36
Properties
Modelo
Faixa de medição 0 - 200 C:
550 - 2500 °C
Distância de foco
0,033 - 0,045 m
Tempo de funcionamento: aproximadamente 15 horas em operação contínua a Tu=23 °C
Sua seleção terá repercussões em outras configurações
Pode solicitar este artigo a nós

Modelo CellaTemp PKF 36 BF 1
Modelo CellaTemp PKF 36 BF 2
Modelo CellaTemp PKF 36 BF 3
Modelo CellaTemp PKF 36 BF 4
Faixa de medição 0 - 200 C: 550 - 2500 °C
Faixa de medição 0 - 200 C: 550 - 2500 °C
Faixa de medição 0 - 200 C: 550 - 2500 °C
Faixa de medição 0 - 200 C: 550 - 2500 °C
Campo de medição 6,9 mm
Distância de foco 0,2 m - ∞
Distância de foco 1,08 m
Distância de foco 0,12 m - ∞
Distância de foco 0,033 - 0,045 m
Forma do campo de medição redondo
Relação de distância 190 : 1
Relação de distância 100 : 1
Relação de distância 50 : 1
Cabeça de medição: -20 - +250 °C PA 41.01
Cabeça de medição: -20 - +250 °C PKS 21.01
Cabeça de medição: -20 - +250 °C PA 41.05
Cabeça de medição: -20 - +250 °C PZ 41.18
Princípio de medição de uma cor
Aviso e limiar de desligamento do monitoramento de contaminação Tempo de funcionamento: aproximadamente 15 horas em operação contínua a Tu=23 °C

Dados técnicos Downloads Calculadora do campo de visão Acessórios Calculador de emissividade Encontre o dispositivo adequado IO-Link IODD IO-Link Declaração do fabricante

Pirómetro CellaTemp PKF 36

Dados técnicos

Incerteza da medição

Faixa de medição 0 - 200 C: 550 - 2500 °C
Função de serviço Funções
Lente padrão PZ 10.01: foco 0.3 m - ∞ 0,78 - 1,06 µm
Tempo de ajuste t90 ≤ 2 ms (T > 900 °C)
niquelado de metal 0,3 % do valor medido [°C] mais 2,5 K
Redefinição para configurações de fábrica 2 K
Teste de entrada 0,07 %/K
Resolução Saída de corrente 0,1 K + 0,005 % do intervalo ajustado
Interface de Resolução 0,1 K
Resolução do visor 1 K

PA 41,01 (M30): com foco 0,2 m - ∞

Parâmetros Metrológicos AF 1: PA 41,01 (M30): com foco 0,2 m - ∞
AF 2: PKS 21.01 (M30): foco 1.08 m
AF 3: PA 41,05 (M16): com foco 0,12 m - ∞
AF 4: PZ 41,18 (M16): com foco 0,033 - 0,045 m

Parâmetros elétricos

Saída analógica 0(4) a 20 mA linear, comutável, escalável
Carga ≤ 500 Ω
Mudança de entrada 2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Função de teste 10 - 34 V DC (de acordo com IEC 61131-2)
Terminais de parafuso IO-Link V1.1.3
Modo de operação de memória 18 - 32 V DC
Fechadura com chave ≤ 50 mA a 24 V DC

Equipamentos

Mostrar LED vermelho 4 x 7 segmentos, altura dos dígitos 8 mm
Indicação do status dos LEDs 3 x LED
Elementos operacionais 3 botões de pressão

Parâmetros gerais

Conexão Conexão a parafuso M12 de 8 pinos
USB 0 - 65 °C
Luz piloto laser -20 - +80 °C
adicionalmente para a faixa de medição de 250 - 2000 °C: 95 % r.h. máximo (sem condensação)

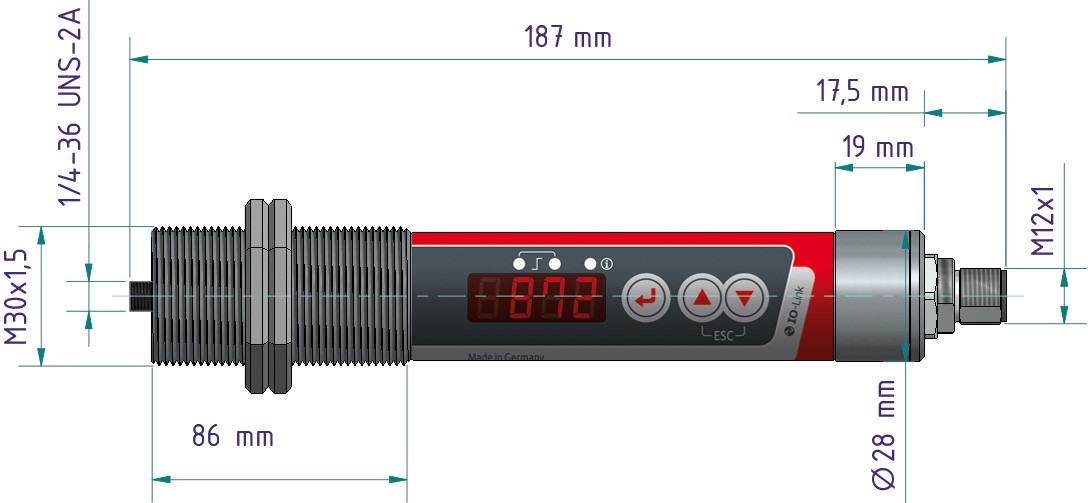

Dimensões Ø 30 x 235 mm (sem plugue)
Endereço do aparelho Aço inox V2A (1.4305)
Valor limiar da função DTD Compensação da radiação de fundo
Filtro suavizante aprox. 0,4 kg

Parâmetros ajustáveis

Parâmetros da função ATD Saída analógica 0/4 - 20 mA
Software
Emissividade através de ajuste rápido
Nível de transmissão do disco de proteção
Constante de tempo de amortecimento
Tempo de retenção de memória
Modo de funcionamento, fonte e ponto de comutação, atraso de ativação e desativação dos contactos de comutação
Correção da temperatura para influências específicas do processo através de pontos de interpolação (pares X/Y)
Indicador de vitalidade
Parâmetro de serviço
Mudança de saída
Função TBC
Indicação da temperatura ou “run” no ecrã
Coeficiente de temperatura
Simulação de um valor medido

para fonte de alimentação, saída analógica e saída de comutação

Temperatura ambiente Visualização do sinal a uma temperatura interna > 75 °C
Termopilha Profibus DP
Si Simulação de um valor medido ou de um sinal de corrente
Função diagnóstica Indicação de polaridade inversa, sobrecarga e tensão de alimentação incorreta
Saída de vídeo Conexão a parafuso M12 de 8 pinos

Função Linearização

Função Linearização InGaAs
Cabeça de medição: -20 - +250 °C
Instruções de operação (abreviado)
2 porcas de fixação
* O cabo de fibra ótica deve ser encomendado separadamente.

Pirómetro CellaTemp PKF 36

Calculador de emissividade

A emissividade correta a ser definida no pirômetro é calculada com base no valor medido exibido no pirômetro, a temperatura real do objeto, a emissividade pré-definida no pirômetro e a temperatura ambiente (necessária para alguns tipos).
A partir da temperatura real do objeto, da emissividade do objeto de medição, da emissividade pré-definida no pirômetro e da temperatura ambiente (necessária para alguns tipos), é exibido o valor medido calculado pelo pirômetro.
Pirómetro
Quotient
  • de duas cores
  • espectral 1
  • espectral 2
Emissividade pré-definida
Relação de emissividade a ser definida
USB
Temperatura do objeto
Valor medido pelo pirômetro
Pirómetro
Quotient
  • de duas cores
  • espectral 1
  • espectral 2
Emissividade pré-definida
Valor medido pelo pirômetro
USB
Temperatura do objeto
Relação de emissividade a ser definida

Pirómetro CellaTemp PKF 36

Downloads

Catálogo CellaTemp PK PKF PKL
pt
Catálogo Flyer IP 65 de acordo com DIN 40050
pt
Instruções CellaTemp PKx IP 65 de acordo com DIN 40050
pt
Guia rápido CellaTemp PKxx IP 65 de acordo com DIN 40050
pt
Desenho PK 01 E AF2
pt
Declaração de conformidade Declaration de Conformity PKxy
pt
UKCA Declaration de Conformity PKxy
pt
EAC Deklaration PK-PA-PT
pt

Pirómetro CellaTemp PKF 36

Acessórios

Pirómetro CellaTemp PKF 36

IO-Link IODD

Modelo Datei Dateigröße
IODD PKF36AF1_20221222.zip 394 KB Download
IODD PKF36AF4_20221222.zip 400 KB Download
IODD PKF36AF2_20221222.zip 403 KB Download
IODD PKF36AF3_20221222.zip 400 KB Download

Pirómetro CellaTemp PKF 36

IO-Link Declaração do fabricante

Modelo Datei Dateigröße
MC PKF 36 AF 4_202302_en.pdf 100 KB Download
MC PKF 36 AF 1_202302_en.pdf 100 KB Download
MC PKF 36 AF 2_202302_en.pdf 100 KB Download
MC PKF 36 AF 3_202302_en.pdf 100 KB Download

Pirómetro CellaTemp PKF 36

Calculadora do campo de visão

Pirómetro
  • PKF 36 BF 1 (0,2 m - ∞)
  • PKF 36 BF 2 (1,08 m)
  • PKF 36 BF 3 (0,12 m - ∞)
  • PKF 36 BF 4 (0,033 - 0,045 m)
PKF 36 BF 1 (0,2 m - ∞)
Distância de foco
mm
Comprimento do gráfico
mm
Distância de medição (mm)0816243240485664728088961041121201281361441521601681761841922001.05 mm
Distância de mediçãoDiâmetro do campo de visão
0.00 mm23.40 mm
8.00 mm22.51 mm
16.00 mm21.61 mm
24.00 mm20.72 mm
32.00 mm19.82 mm
40.00 mm18.93 mm
48.00 mm18.04 mm
56.00 mm17.14 mm
64.00 mm16.25 mm
72.00 mm15.35 mm
80.00 mm14.46 mm
88.00 mm13.57 mm
96.00 mm12.67 mm
104.00 mm11.78 mm
112.00 mm10.89 mm
120.00 mm9.99 mm
128.00 mm9.10 mm
136.00 mm8.20 mm
144.00 mm7.31 mm
152.00 mm6.42 mm
160.00 mm5.52 mm
168.00 mm4.63 mm
176.00 mm3.73 mm
184.00 mm2.84 mm
192.00 mm1.95 mm
200.00 mm1.05 mm
