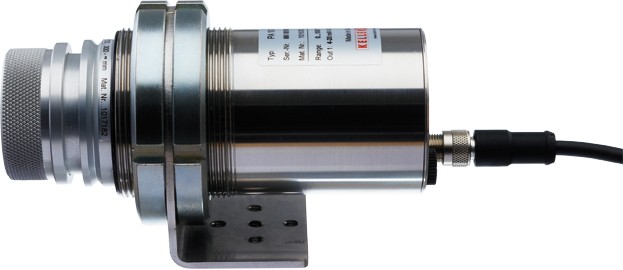

Pirometro CellaTemp PA 10

descrizione dell'articolo

Il CellaTemp® PA 10 è un pirometro digitale per la misura di temperature da 0 a 1000 °C. Grazie all'ampio campo di misura, può essere utilizzato universalmente per una varietà di applicazioni, soprattutto su oggetti di misura non metallici. Per un avvistamento facile e preciso dell'oggetto da misurare, è disponibile un mirino a lente o una luce pilota laser. Il display a LED sul retro è leggibile a distanza. Nel funzionamento normale, viene visualizzata la temperatura di misurazione corrente. Se i parametri attuali vengono modificati tramite i pulsanti posteriori, le impostazioni modificate vengono visualizzate sul display.

Caratteristiche speciali:

Campo di misura da 0 a 1000 °C
Ottica intercambiabile focalizzabile per l'esatta regolazione della distanza di misura
Ottica di precisione antiriflesso a banda larga
Display LED leggibile a lunga distanza
Uscita in corrente di prova per la funzione diagnostica
Standard : ingresso/uscita digitale, due uscite analogiche e interfaccia USB/RS485

Pirometro CellaTemp PA 10

Campo di misura		0 - 1000 °C 0 - 1000 °C
Distanza di messa a fuoco		0,15 - 0,3 m 0,15 - 0,3 m 0,3 m - ∞
Visiera		Visiera trasparente Visiera trasparente Luce pilota laser Videocamera

La scelta influisce sulle altre impostazioni

Versione
Visiera

Potete richiedere questo articolo a noi
Quantità:

Versione	CellaTemp PA 10 AF 1
Versione	CellaTemp PA 10 AF 2
Campo di misura	0 - 1000 °C
Campo di misura	0 - 1000 °C
Distanza di messa a fuoco	0,3 m - ∞
Distanza di messa a fuoco	0,15 - 0,3 m
Forma dell'area di misura	Rotondo
Rapporto di distanza	50 : 1
Rapporto di distanza	48 : 1
Lente	PZ 10.01
Lente	PZ 10.05
Principio di misura	Monocromatico
Dispositivo di avvistamento	Visiera trasparente
Dispositivo di avvistamento	Luce pilota laser
Dispositivo di avvistamento	Videocamera

Campo di misura	0 - 1000 °C
Sensore	Termopila
Gamma spettrale	8 - 14 µm
Tempo di impostazione t98	≤ 30 ms
Incertezza di misura	1 % del valore di misura [°C], almeno 2 K
Riproducibilità	1 K
Coefficiente di temperatura	0,1 K/K (T < 250 °C) 0,04 %/K (T > 250 °C)
Risoluzione Uscita in corrente	0,2 K + 0,03 % della campata impostata
Interfaccia di risoluzione	0,1 K
Risoluzione del display	0,1 K < 200 °C 1 K ≥ 200 °C

Uscita analogica	0(4) - 20 mA lineare, commutabile, scalabile
Onere	≤ 500 Ω
Ingresso analogico	0 - 10 V
Uscita di commutazione	2 x collettore aperto 24 V DC, ≤ 30 mA
Ingresso di commutazione	2 x dopo 24 V
Interfaccia	USB
Interfaccia	RS 485
Alimentazione elettrica	24 V DC +10 % / -20 %.
Consumo di energia	≤ 175 mA a 24 V DC

Dispositivo di avvistamento	visiera passante per l'obiettivo
Dispositivo di avvistamento	Luce pilota laser
Dispositivo di avvistamento	Videocamera
Visualizzare	4 x 7 segmenti LED rosso, altezza cifre 8 mm
Visualizzazione dello stato	2 x LED
Elementi operativi	3 pulsanti

Collegamento	Attacco a vite M12 a 8 poli
Temperatura ambiente	0 - 65 °C
Temperatura di conservazione	-20 - +80 °C
Umidità dell'aria consentita	95 % u.r. max (senza condensa)
Dimensioni	Ø 65 mm x 220 mm (max. 277 mm)
Materiale dell'alloggiamento	Acciaio inox V2A (1.4305)
Classe di protezione	IP 65 secondo DIN 40050
Peso	ca. 0,9 kg

risultati di ricerca

Pirometro CellaTemp PA 10

descrizione dell'articolo

inchiesta

Segnale di sovratemperatura	A partire da una temperatura interna > 80 °C l'uscita analogica passa a > 20,5 mA
Funzione di servizio	Simulazione di un valore di misura o di un segnale di corrente
Funzione ATD-(Rilevamento automatico della temperatura)	registrazione automatica della temperatura per processi discontinui

Distanza di misurazione	Diametro del punto di misura
0.00 mm	24.00 mm
12.00 mm	23.28 mm
24.00 mm	22.56 mm
36.00 mm	21.84 mm
48.00 mm	21.12 mm
60.00 mm	20.40 mm
72.00 mm	19.68 mm
84.00 mm	18.96 mm
96.00 mm	18.24 mm
108.00 mm	17.52 mm
120.00 mm	16.80 mm
132.00 mm	16.08 mm
144.00 mm	15.36 mm
156.00 mm	14.64 mm
168.00 mm	13.92 mm
180.00 mm	13.20 mm
192.00 mm	12.48 mm
204.00 mm	11.76 mm
216.00 mm	11.04 mm
228.00 mm	10.32 mm
240.00 mm	9.60 mm
252.00 mm	8.88 mm
264.00 mm	8.16 mm
276.00 mm	7.44 mm
288.00 mm	6.72 mm
300.00 mm	6.00 mm
