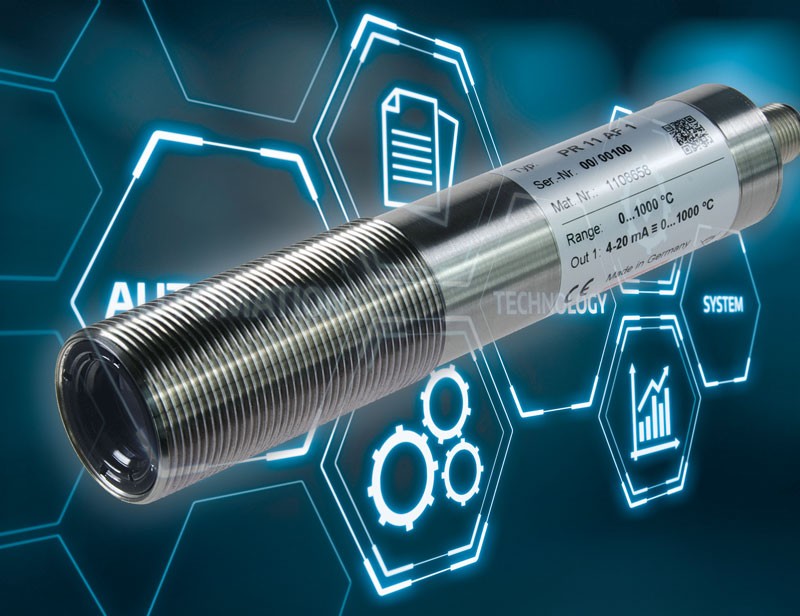

Pirometre CellaTemp PR 21

Ölçüm aralığı	250 - 1600 °C
Sensör	Fotodiyot
Spektral aralık	1.0 - 1.7 µm
Ayar süresi t90	≤ 2 ms (T > 600 °C)
Ölçüm belirsizliği	Ölçülen değerin %0,3'ü [°C] artı 2,5 K
Tekrarlanabilirlik	1k
Sıcaklık katsayısı	%0.07/K
Çözünürlük Akım çıkışı	0,2 K + ayarlanan ölçüm aralığının %0,03'ü
Çözünürlük Arayüzü	0.1K

Analog çıkış	0(4) - 20 mA lineer, değiştirilebilir, ölçeklenebilir
Yük	≤ 500Ω
Anahtarlama çıkışı	Açık kollektör 24 V DC, ≤ 150 mA
Test girişi	10 - 34 V DC (IEC 61131-2'ye göre)

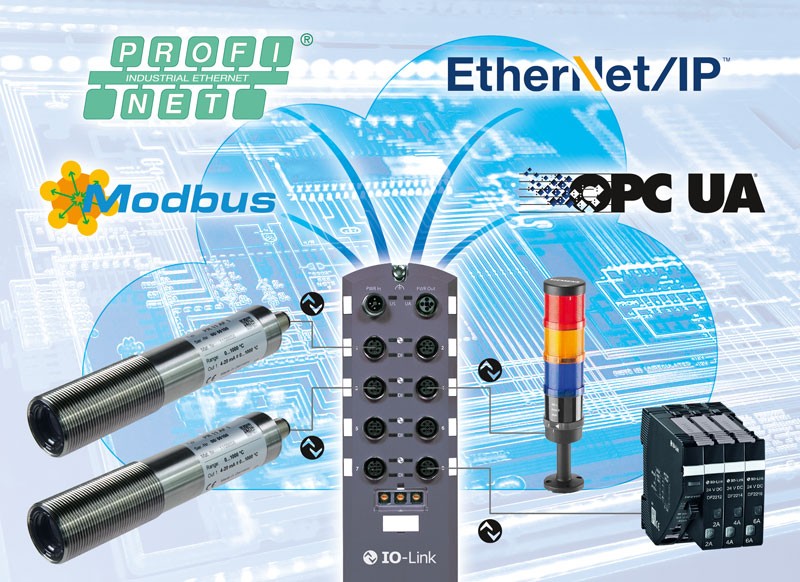

Arayüz	IO-Link
Güç kaynağı	24 V DC +%10 / -%20
Güç tüketimi	24VDC'de ≤ 50mA

Bağlantı	M12 Schraubverbindung 4-polig (A codiert)
Ortam sıcaklığı	0 - 65 °C
Depolama sıcaklığı	-20 - +80 °C
İzin verilen nem	95 % r.h. maks. (yoğuşmasız)

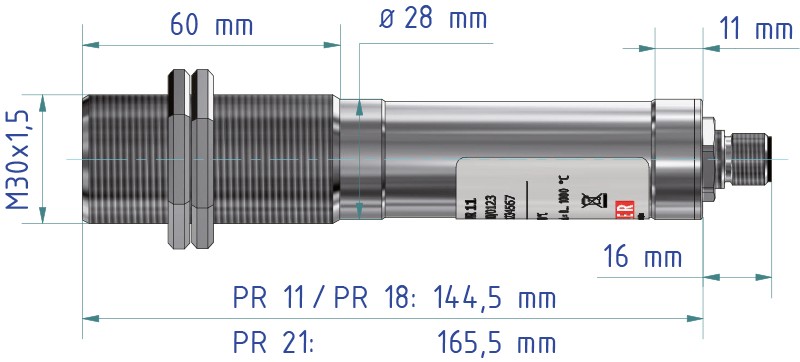

Boyut	Ø 30 x 210 mm (fişsiz)
Gövde malzemesi	Paslanmaz çelik V2A (1.4305)
Koruma sınıfı	DIN 40050'ye göre IP 65
Ağırlık	yaklaşık 0,4 kg

Parametre

Analog çıkış 0/4 - 20 mA Analog çıkışın ölçeklendirilmesi Emisivite Sönümleme zaman sabiti Maksimum değer belleğinin tutma süresi Anahtarlama kontağının çalışma modu ve anahtarlama noktaları Fabrika ayarlarına sıfırla Sıcaklık birimi °C/°F Sıcaklık simülasyonu

Aşırı sıcaklık sinyali	Signalisierung der Fehlercodes bzw. Ereignisse erfolgen über die digitale Schnittstelle
Hizmet fonksiyonu	Ölçülen bir değerin simülasyonu
Ters polarite koruması	güç kaynağı, analog çıkış ve anahtarlama çıkışı için

Teslimat kapsamı

Infrarot-Thermometer CellaTemp PR Kullanım kılavuzu (kısa) 2 montaj somunu
