Pirometre CellaPort PT 143

Makale açıklaması

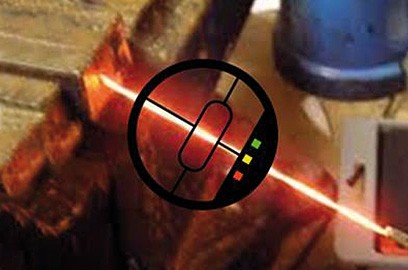

CellaPort PT 143 panorama pirometre®, hedefin içinde serbestçe hareket edebileceği dikdörtgen bir ölçüm alanına sahiptir. Bu, titreşen teller gibi hareketli nesnelerin güvenilir bir şekilde ölçülmesini sağlar. Dikdörtgen ölçüm alanı, nesnenin konumu (örneğin kütükler veya metal çubuklar) silindir tabla üzerinde değiştiğinde de daha avantajlıdır. Kızdırma telleri gibi çok küçük nesnelerde bile, bir mobil cihazı dikdörtgen bir ölçüm alanıyla hizalamak, yuvarlak bir ölçüm alanıyla hizalamaktan çok daha kolaydır.

Özel özellikler:
  • Ölçüm aralığı 600 ila 2400 °C
  • Dikdörtgen ölçüm alanına sahip odaklanabilir optikler
  • Geniş bant yansıma önleyici kaplamalı hassas optikler
  • Kısa ölçüm dalga boyları
  • LED ekran
  • Standart: USB arayüzü
Pirometre CellaPort PT 143
Properties
uygulamak
Ölçüm aralığı
600 - 1400 °C
Odak uzaklığı
0,2 - 0,4 m
İçten bakış
Seçiminiz diğer ayarları etkileyecektir
Bu makaleyi bizden talep edebilirsiniz

uygulamak CellaPort PT 143 AF 1
uygulamak CellaPort PT 143 AF 2
uygulamak CellaPort PT 143 AF 3
uygulamak CellaPort PT 143 AF 4
uygulamak CellaPort PT 143 AF 5
uygulamak CellaPort PT 143 AF 6
uygulamak CellaPort PT 143 AF 10
uygulamak CellaPort PT 143 AF 11
uygulamak CellaPort PT 143 AF 13
uygulamak CellaPort PT 143 AF 14
uygulamak CellaPort PT 143 AF 20
Ölçüm aralığı 650 - 1700 °C
Ölçüm aralığı 650 - 1700 °C
Ölçüm aralığı 650 - 1700 °C
Ölçüm aralığı 750 - 2400 °C
Ölçüm aralığı 750 - 2400 °C
Ölçüm aralığı 750 - 2400 °C
Ölçüm aralığı 650 - 1700 °C
Ölçüm aralığı 750 - 2400 °C
Ölçüm aralığı 650 - 1700 °C
Ölçüm aralığı 750 - 2400 °C
Ölçüm aralığı 600 - 1400 °C
Odak uzaklığı 0,4 m - ∞
Odak uzaklığı 0,2 - 0,4 m
Odak uzaklığı 1,2 m - ∞
Odak uzaklığı 0,4 m - ∞
Odak uzaklığı 0,2 - 0,4 m
Odak uzaklığı 1,2 m - ∞
Odak uzaklığı 0,2 m - ∞
Odak uzaklığı 0,2 m - ∞
Odak uzaklığı 0,3 m - ∞
Odak uzaklığı 0,3 m - ∞
Odak uzaklığı 0,3 m - ∞
ölçüm alanının şekli dikdörtgen
Mesafe oranı 45:1 / 230:1
Mesafe oranı 40:1 / 215:1
Mesafe oranı 75:1 / 375:1
Mesafe oranı 50:1 / 350:1
Mesafe oranı 45:1 / 330:1
Mesafe oranı 85:1 / 580:1
Mesafe oranı 10:1 / 55:1
Mesafe oranı 11:1 / 85:1
Mesafe oranı 30:1 / 150:1
Mesafe oranı 34:1 / 230:1
Mesafe oranı 30:1 / 150:1
lens PZ 20.01
lens PZ 20.03
lens PZ 20.06
lens PZ 20.01
lens PZ 20.03
lens PZ 20.06
lens PZ 20.05
lens PZ 20.05
lens PZ 20.08
lens PZ 20.08
lens PZ 20.08
ölçüm prensibi iki-renk
Nişan alma cihazı İçten bakış

Teknik özellikler İndirilenler Ölçüm alanı hesaplayıcısı aksesuarlar Emisivite Hesaplayıcı başvuru talebi

Pirometre CellaPort PT 143

Teknik özellikler

Metrolojik parametreler

Ölçüm aralığı 500 - 2400 °C in Teilbereichen
Sensör Çift fotodiyot
Spektral aralık 0,95 / 1,05 µm
Ayar süresi t98 Messbereich 600 - 1400 °C ve 650 - 1700 °C:
≤ 10 ms (T> 750 ° C)

Messbereich 750 - 2400 °C:
≤ 10 ms (T> 950 ° C)
Ölçüm belirsizliği okumanın %1,5'i [°C]
Tekrarlanabilirlik 3 K
Sıcaklık katsayısı %0.05/K
Çözünürlük Arayüzü 0.1K
Çözünürlük Ekranı 1k

Optik varyantlar

Lensler Messbereich 600 - 1400 °C:
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞

Messbereich 650 - 1700 °C ve 750 - 2400 °C:
Standart lens PZ 20.01: Odaklama 0,4 m - ∞
Yakın çekim lens PZ 20.03: 0,2 m - 0,4 m odaklama
Geniş açılı lens PZ 20.05: odaklama 0,2 m - ∞
Telefoto lens PZ 20.06: odaklama 1,2 m - ∞
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞

Elektriksel parametreler

Arayüz USB
Güç kaynağı Dahili şarj edilebilir pil
Çalışma süresi: Tu=23 °C'de sürekli çalışmada yaklaşık 15 saat

Özellikler

Nişan alma cihazı Şeffaf vizör
Ekran 4 x 7 segment LED kırmızı, basamak yüksekliği 8 mm
Durum göstergesi 2 x LED harici
3 x LED dahili
İşletim elemanları 3 basmalı düğme

Genel parametreler

Ortam sıcaklığı 0 - 50 °C
Depolama sıcaklığı -20 - +60 °C
İzin verilen nem 95 % r.h. maks. (yoğuşmasız)
Boyut Ø 65 mm x 197 mm (artı lens uzunluğu)
Gövde malzemesi Alüminyum
Koruma sınıfı DIN 40050'ye göre IP 40
Ağırlık yaklaşık 1,1 kg

Ayarlanabilir parametreler

Parametre Emisivite
Emisivite tablosu bellek konumları
Geçirgenlik
Arka plan radyasyon telafisi
Yumuşatma filtresi
Ölçüm değeri belleğinin çalışma modu ve tutma süresi
ATD fonksiyonunun parametreleri
Doğrusallaştırma fonksiyonu
LED'lerin durum göstergesi
Sıcaklık birimi °C/°F
Otomatik kapanma
Kanal bölümünün ölçülmesi - spektral
Sinyal izleme eşik değeri

Fonksiyonlar

ATD (Otomatik Sıcaklık Algılama) fonksiyonu Süreksiz prosesler için otomatik sıcaklık algılama

Teslimat kapsamı

Teslimat kapsamı Pirometre CellaPort PT
Koruyucu ve taşıma çantası
Şarj cihazı
USB kablosu VK 11/D (1,8 m)
Yazılım CellaView
Kullanım kılavuzu (kısa)

Yazılım

Yazılım CellaView

Pirometre CellaPort PT 143

Emisivite Hesaplayıcı

Pirometrede ayarlanacak doğru emisyon, pirometrede görüntülenen ölçülen değerden, gerçek nesne sıcaklığından, pirometrede önceden ayarlanmış emisyon değerinden ve ortam sıcaklığından (bazı tipler için gereklidir) hesaplanır.
Pirometre tarafından hesaplanan ölçülen değer, gerçek nesne sıcaklığından, ölçülen nesnenin emisyonundan, pirometrede ayarlanan emisyondan ve ortam sıcaklığından (bazı tipler için gereklidir) görüntülenir.
Pirometre
Quotient
  • bölüm
  • spektral 1
  • spektral 2
ön ayarlı emisyon
Ayarlanacak emisyon oranı
Ortam sıcaklığı
nesne sıcaklığı
pirometre okuma
Pirometre
Quotient
  • bölüm
  • spektral 1
  • spektral 2
ön ayarlı emisyon
pirometre okuma
Ortam sıcaklığı
nesne sıcaklığı
Ayarlanacak emisyon oranı

Pirometre CellaPort PT 143

İndirilenler

broşür CellaPort PT
tr
broşür Supplementary lenses
tr
broşür CellaView
tr
Talimatlar CellaPort PT 14x
tr
hızlı başlangıç ​​Kılavuzu CellaPort PT 14x 15x 16x
tr
UKCA Declaration itibaren Conformity PT1xx
tr
EAC Deklaration PK-PA-PT
tr

Pirometre CellaPort PT 143

aksesuarlar

Pirometre CellaPort PT 143

IO-Link IODD

Pirometre CellaPort PT 143

IO-Link Üretici Beyanı

Pirometre CellaPort PT 143

Ölçüm alanı hesaplayıcısı

Pirometre
  • PT 143 AF 1 (0,4 m - ∞)
  • PT 143 AF 10 (0,2 m - ∞)
  • PT 143 AF 11 (0,2 m - ∞)
  • PT 143 AF 13 (0,3 m - ∞)
  • PT 143 AF 14 (0,3 m - ∞)
  • PT 143 AF 2 (0,2 - 0,4 m)
  • PT 143 AF 20 (0,3 m - ∞)
  • PT 143 AF 3 (1,2 m - ∞)
  • PT 143 AF 4 (0,4 m - ∞)
  • PT 143 AF 5 (0,2 - 0,4 m)
  • PT 143 AF 6 (1,2 m - ∞)
PT 143 AF 1 (0,4 m - ∞)
yakın çekim lensi
  • Yok
  • PZ 20/0-50 (0,036 - 0,041 m)
  • PZ 20/O-63 (0,045 - 0,054 m)
  • PZ 20/O-75 (0,052 - 0,063 m)
  • PZ 20/O-120 (0,084 - 0,112 m)
Yok
Odak uzaklığı
mm
grafiğin uzunluğu
mm
ölçüm mesafesi (mm)03264961281601922242562883203523848.89 x 1.74 mm
ölçüm mesafesiMeasuring field widthMeasuring field height
0.00 mm19.00 mm19.00 mm
16.00 mm18.60 mm18.31 mm
32.00 mm18.19 mm17.62 mm
48.00 mm17.79 mm16.93 mm
64.00 mm17.38 mm16.24 mm
80.00 mm16.98 mm15.55 mm
96.00 mm16.57 mm14.86 mm
112.00 mm16.17 mm14.17 mm
128.00 mm15.76 mm13.48 mm
144.00 mm15.36 mm12.79 mm
160.00 mm14.96 mm12.10 mm
176.00 mm14.55 mm11.41 mm
192.00 mm14.15 mm10.71 mm
208.00 mm13.74 mm10.02 mm
224.00 mm13.34 mm9.33 mm
240.00 mm12.93 mm8.64 mm
256.00 mm12.53 mm7.95 mm
272.00 mm12.12 mm7.26 mm
288.00 mm11.72 mm6.57 mm
304.00 mm11.32 mm5.88 mm
320.00 mm10.91 mm5.19 mm
336.00 mm10.51 mm4.50 mm
352.00 mm10.10 mm3.81 mm
368.00 mm9.70 mm3.12 mm
384.00 mm9.29 mm2.43 mm
400.00 mm8.89 mm1.74 mm
