Пирометр CellaTemp PR 21

Описание статьи

CellaTemp® PR 21 ,это интеллектуальный инфракрасный термометр для быстрого, бесконтактного и неизнашиваемого измерения температуры с безопасного расстояния в диапазоне температур от 250 до 1600 °C.

Специальные возможности:

Компактный инфракрасный термометр
стандартизированный интерфейс IO-Link, независимый от ПЛК и полевой шины
аналоговый выход 0/4–20 мА
большие диапазоны измерения с одновременно высоким температурным разрешением
высокое оптическое разрешение и точность измерения благодаря широкополосному
прецизионные отражающие линзы
универсальная настройка коммутационного выхода
простая установка благодаря центральной резьбе M30

Пирометр CellaTemp PR 21

Диапазон измерения:		250 - 1600 °C 250 - 1600 °C
Фокусное расстояние		1,5 m 1,5 m

Ваш выбор влияет на другие настройки

Конструкция

AF 1

Вы можете запросить эту статью у нас
Кол-во:

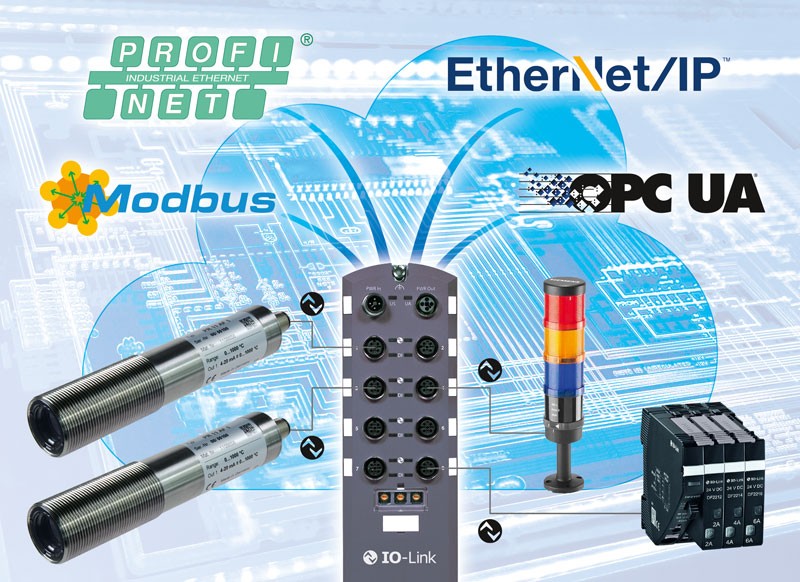

Дополнительная информация к интерфейсу IO-Link:

Конструкция	CellaTemp PR 21 AF 1
Диапазон измерения:	250 - 1600 °C
Пятно измерения (визирования)	10 mm
Фокусное расстояние	1,5 m
Форма измерительного пятна	круглая
Принцип измерения	односпектральный

Технические характеристики Документы для скачивания Калькулятор измерительного пятна Калькулятор коэффициента излучения Запрос IO-Link IODD IO-Link Декларация соответствия

Пирометр CellaTemp PR 21

Технические характеристики

Метрологические параметры

Диапазон измерения:	250 - 1600 °C
Сенсорный датчик	Фотодиод
Спектральный диапазон	1,0 – 1,7 мкм
Время срабатывания t90	≤ 2 мс (T > 600 °C)
Погрешность измерения	0,3 % от измер. значения [°C] плюс 2,5 K
Воспроизводимость	1 K
Температурный коэффициент	0,07 %/K
Разрешение токового выхода	0,2 K + 0,03 % отрегулированного диапазона
Разрешение интерфейса	0,1 K

Электр. параметры

Аналоговый выход	0(4) - 20 мA линейный, переключаемый, масштабируемый
Допустимая нагрузка	≤ 500 Ω
Коммутационный выход	Открытый коллектор 24 V DC, ≤ 150 mA
Вход (Контрольная функция)	10 - 34 В пост. тока (по нормам IEC 61131-2)
Интерфейс	IO-Link
Питание	24 В пост. тока +10 % / -20 %
Потребление тока	≤ 50 мA при 24 В пост. тока

Общие параметры

Соединение	M12 Schraubverbindung 4-polig (A codiert)
Температура окружающей среды	0 - 65 °C
Температура хранения	-20 - +80 °C
Допуст. влажность воздуха	95 % отн.влаж. макс. (без конденсата)

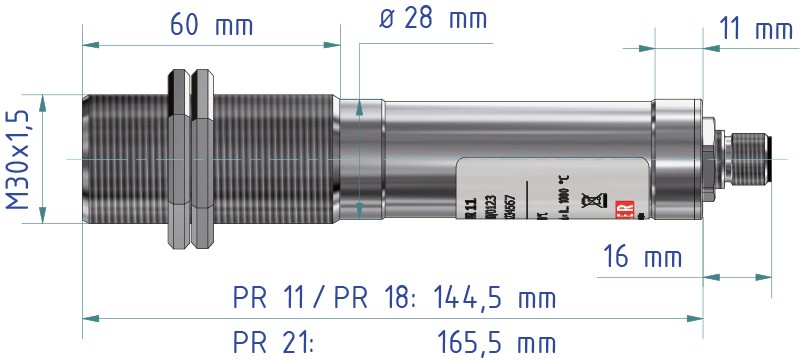

Габариты	Ø 30 x 210 мм (без штекера )
Материал корпуса	Нерж. сталь V2A (1.4305)
Вид защиты	IP 65 по DIN 40050
Вес	прим. 0,4 кг

Регулируемые параметры

Параметры

Аналоговый выход 0/4 - 20 мА
Масштабирование аналог. выхода
Коеффициент излучения
Постоянная времени сглаживания
Время удержания регистра памяти макс. значений
Режим работы и точки переключения контакта
Сброс на заводские регулировки
Единица температуры °C / °F
Имитация температуры

Функции

Сигнал превышения температуры	Signalisierung der Fehlercodes bzw. Ereignisse erfolgen über die digitale Schnittstelle
Функция обслуживания	Имитация измер. значения
Защита против инверсии полярности	для питания, аналогового и переключаемого выхода

Объём поставки

Infrarot-Thermometer CellaTemp PR
Инструкция по эксплуатации (краткая)
2 крепёжных гайки

Пирометр CellaTemp PR 21

Калькулятор коэффициента излучения

Корректное значение коэффициента излучения, настраиваемое на пирометре, рассчитывается из измеренного значения, указываемого пирометром, фактической температуры объекта, предварительно настроенного на пирометре коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).

Указываемое пирометром измеренное значение рассчитывается из фактической температуры объекта, коэффициента излучения измеряемого объекта, настроенного на пирометре значения коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).

Пирометр

Quotient

Двухканальный режим
Спектральный режим 1
Спектральный режим 2

Предварительно настроенный коэффициент излучения

Настраиваемый коэффициент излучения

Температура окружающей среды

Температура объекта

Измеренное пирометром значение

Пирометр

Quotient

Двухканальный режим
Спектральный режим 1
Спектральный режим 2

Предварительно настроенный коэффициент излучения

Измеренное пирометром значение

Температура окружающей среды

Температура объекта

Настраиваемый коэффициент излучения

Пирометр CellaTemp PR 21

Документы для скачивания

Проспект CellaTemp PR

Проспект Flyer IO-Link

Инструкция CellaTemp PR xx

Краткая инструкция CellaTemp PRxx

Декларация соответствия Declaration с сайта Conformity PRxx

UKCA Declaration с сайта Conformity PRxx

Пирометр CellaTemp PR 21

IO-Link IODD

Тип	Datei	Dateigröße
	IODD PR21AF1_20200922.zip	267 KB	Download

Пирометр CellaTemp PR 21

Калькулятор измерительного пятна

Расстояние до объекта измерения	Диаметр измерительного пятна
0.00 mm	11.50 mm
60.00 mm	11.44 mm
120.00 mm	11.38 mm
180.00 mm	11.32 mm
240.00 mm	11.26 mm
300.00 mm	11.20 mm
360.00 mm	11.14 mm
420.00 mm	11.08 mm
480.00 mm	11.02 mm
540.00 mm	10.96 mm
600.00 mm	10.90 mm
660.00 mm	10.84 mm
720.00 mm	10.78 mm
780.00 mm	10.72 mm
840.00 mm	10.66 mm
900.00 mm	10.60 mm
960.00 mm	10.54 mm
1,020.00 mm	10.48 mm
1,080.00 mm	10.42 mm
1,140.00 mm	10.36 mm
1,200.00 mm	10.30 mm
1,260.00 mm	10.24 mm
1,320.00 mm	10.18 mm
1,380.00 mm	10.12 mm
1,440.00 mm	10.06 mm
1,500.00 mm	10.00 mm
