Pirometr CellaTemp PR 21

Opis artykułu

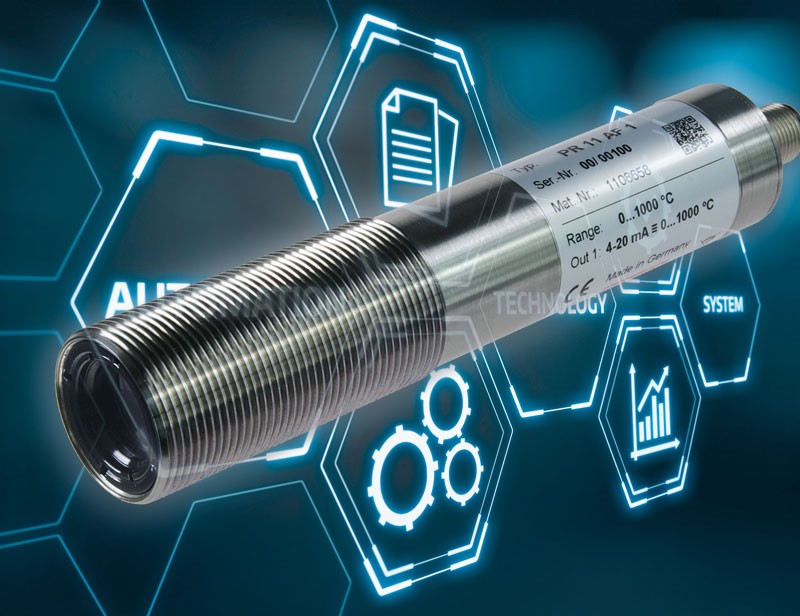

CellaTemp® PR 21 to inteligentny termometr na podczerwień do szybkiego, bezdotykowego i niezużywającego się pomiaru temperatury z bezpiecznej odległości w zakresie temperatur od 250 do 1600 °C.

Cechy szczególne:
  • Kompaktowy termometr na podczerwień

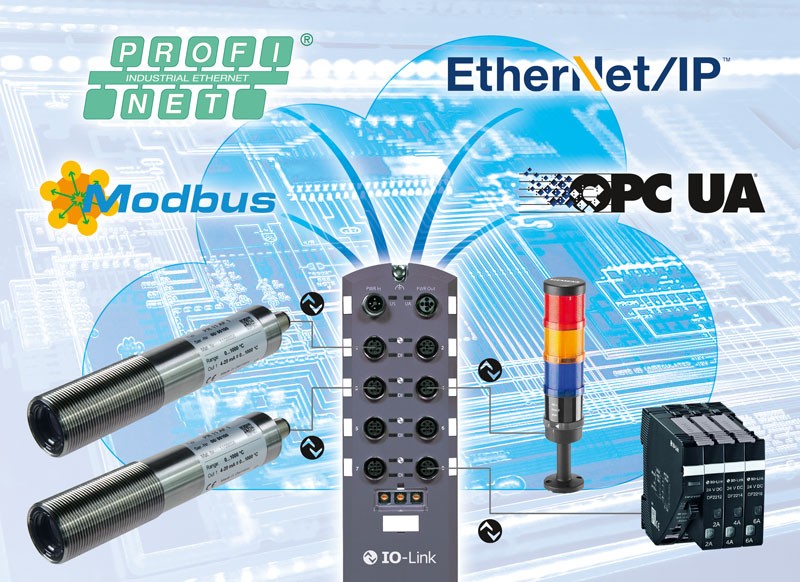

  • znormalizowany interfejs PLC i IO-Link niezależny od magistrali polowej
  • wyjście analogowe 0/4 - 20 mA
  • duże zakresy pomiarowe z jednoczesną wysoką rozdzielczością temperaturową
  • wysoka rozdzielczość optyczna i dokładność pomiaru dzięki szerokopasmowym precyzyjnym soczewkom z powłoką antyrefleksyjną
  • wyjście przełączające uniwersalnie konfigurowalne
  • łatwy montaż za pomocą gwintu centralnego M30
Pirometr CellaTemp PR 21
Properties
Wykonanie
Zakres pomiarowy
250 - 1600 °C
Odległość ogniskowania
1,5 m
Twój wybór będzie miał wpływ na inne ustawienia
Możesz zażądać od nas tego artykułu
Więcej informacji o IO-Link:

Wykonanie CellaTemp PR 21 AF 1
Zakres pomiarowy 250 - 1600 °C
Pole pomiarowe 10 mm
Odległość ogniskowania 1,5 m
Kształt pola pomiarowego okrągły
Zasada pomiaru jednokolorowy

Dane techniczne Pliki do pobrania Kalkulator pola widzenia Kalkulator emisyjności Żądanie aplikacji IO-Link IODD IO-Link Deklaracja producenta

Pirometr CellaTemp PR 21

Dane techniczne

Parametry metrologiczne

Zakres pomiarowy 250 - 1600 °C
Czujnik Fotodioda
Zakres widmowy 1,0-1,7 µm
Czas reakcji t90 ≤ 2 ms (T> 600 ° C)
Niepewność pomiaru 0,3% zmierzonej wartości [° C] plus 2,5 K.
Odtwarzalność 1 tys
Współczynnik temperaturowy 0,07% / K
Aktualna rozdzielczość wyjściowa 0,2 K + 0,03% ustawionego zakresu
Rozdzielczość interfejsu 0,1 K.

Parametry elektryczne

Wyjście analogowe 0 (4) - liniowy 20 mA, przełączalny, skalowalny
Obciążenie ≤ 500 Ω
Przełączanie wyjścia Otwarty kolektor 24 V DC, ≤ 150 mA
Wejście testowe 10 - 34 V DC (zgodnie z IEC 61131-2)
Interfejs IO-Link
Zasilacz 24 V DC + 10% / -20%
Pobór mocy ≤ 50 mA przy 24 V DC

Ogólne parametry

Połączenie M12 Schraubverbindung 4-polig (A codiert)
Temperatura otoczenia 0 - 65 °C
Temperatura przechowywania -20 - +80 °C
Dopuszczalna wilgotność 95% r.H. max. (bez kondensacji)

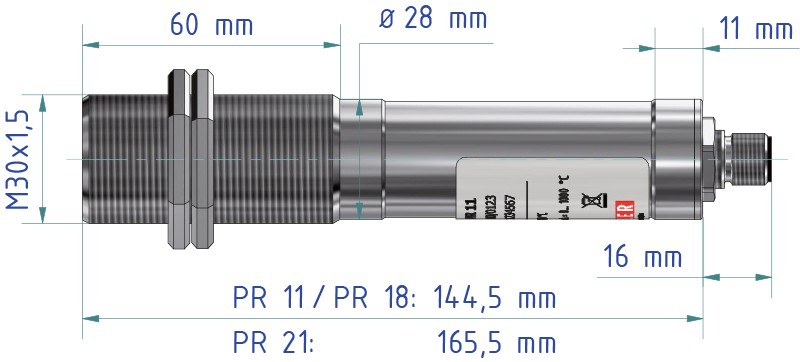

Wymiar Ø 30 x 210 mm (bez wtyczki)
Materiał obudowy Stal nierdzewna V2A (1.4305)
Stopień ochrony IP 65 zgodnie z DIN 40050
Waga około 0,4 kg

Regulowane parametry

Parametry Wyjście analogowe 0/4 - 20 mA
Skalowanie wyjścia analogowego
Emisyjność
Stała czasowa tłumienia
Czas podtrzymania pamięci wartości maksymalnej
Tryb pracy i punkty przełączania styku przełączającego
Zresetuj do ustawień fabrycznych
Jednostka temperatury ° C / ° F
Symulacja temperatury

Funkcje

Sygnał nadmiernej temperatury Signalisierung der Fehlercodes bzw. Ereignisse erfolgen
über die digitale Schnittstelle
Funkcja serwisowa Symulacja wartości mierzonej
Zabezpieczenie przed odwrotną polaryzacją do zasilania, wyjścia analogowego i wyjścia przełączającego

Zakres dostawy

Zakres dostawy Infrarot-Thermometer CellaTemp PR
Instrukcja obsługi (krótka)
2 nakrętki mocujące

Pirometr CellaTemp PR 21

Kalkulator emisyjności

Prawidłowa emisyjność, którą należy ustawić na pirometrze, jest obliczana na podstawie zmierzonej wartości wyświetlanej na pirometrze, rzeczywistej temperatury obiektu, wstępnie ustawionej emisyjności na pirometrze i temperatury otoczenia (niezbędnej dla niektórych typów).
Zmierzona wartość obliczona przez pirometr jest wyświetlana na podstawie rzeczywistej temperatury obiektu, emisyjności obiektu pomiarowego, emisyjności ustawionej na pirometrze i temperatury otoczenia (niezbędnej dla niektórych typów).
Pirometr
Quotient
  • tryb dwubarwowy
  • Barwa 1
  • Barwa 2
Wstępnie ustawiona emisyjność
Współczynnik emisyjności do ustawienia
Temperatura otoczenia
Temperatura obiektu
Odczyt pirometru
Pirometr
Quotient
  • tryb dwubarwowy
  • Barwa 1
  • Barwa 2
Wstępnie ustawiona emisyjność
Odczyt pirometru
Temperatura otoczenia
Temperatura obiektu
Współczynnik emisyjności do ustawienia

Pirometr CellaTemp PR 21

Pliki do pobrania

Broszura CellaTemp PR
pl
Broszura Flyer IO-Link
pl
Instrukcje CellaTemp PR xx
pl
skrócona instrukcja obsługi CellaTemp PRxx
pl
Deklaracja zgodności Declaration z Conformity PRxx
pl
UKCA Declaration z Conformity PRxx
pl

Pirometr CellaTemp PR 21

Akcesoria

Wir haben leider kein passendes Zubehör gefunden.

Pirometr CellaTemp PR 21

IO-Link IODD

Rodzaj Datei Dateigröße
IODD PR21AF1_20200922.zip 267 KB Download

Pirometr CellaTemp PR 21

IO-Link Deklaracja producenta

Pirometr CellaTemp PR 21

Kalkulator pola widzenia

Pirometr
  • PR 21 AF 1 (1,5 m)
PR 21 AF 1 (1,5 m)
Długość wykresu
mm
Odległość pomiaru (mm)0120240360480600720840960108012001320144010.00 mm
Odległość pomiaruŚrednica pola pomiarowego
0.00 mm11.50 mm
60.00 mm11.44 mm
120.00 mm11.38 mm
180.00 mm11.32 mm
240.00 mm11.26 mm
300.00 mm11.20 mm
360.00 mm11.14 mm
420.00 mm11.08 mm
480.00 mm11.02 mm
540.00 mm10.96 mm
600.00 mm10.90 mm
660.00 mm10.84 mm
720.00 mm10.78 mm
780.00 mm10.72 mm
840.00 mm10.66 mm
900.00 mm10.60 mm
960.00 mm10.54 mm
1,020.00 mm10.48 mm
1,080.00 mm10.42 mm
1,140.00 mm10.36 mm
1,200.00 mm10.30 mm
1,260.00 mm10.24 mm
1,320.00 mm10.18 mm
1,380.00 mm10.12 mm
1,440.00 mm10.06 mm
1,500.00 mm10.00 mm
