Пирометр CellaTemp PKL 63

Описание статьи

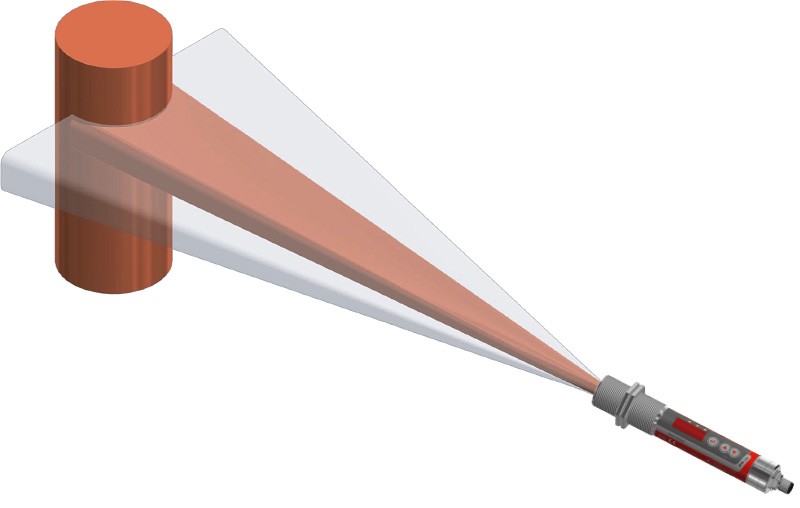

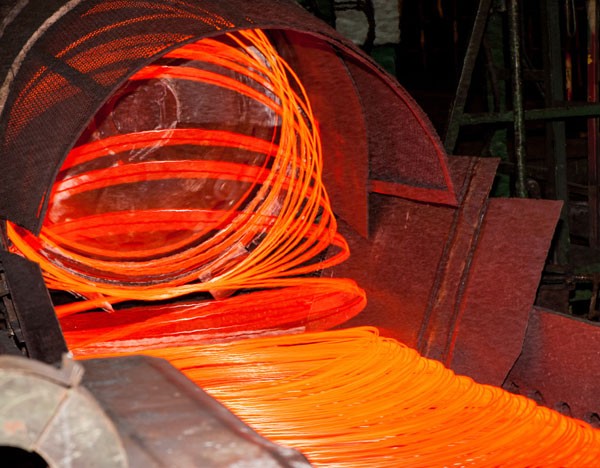

Инфракрасный термометр CellaTemp® PKL 63 имеет прямоугольное поле измерения. Оно реализовано чисто оптически, т.е. без движущихся частей. Измеряемый объект может свободно перемещаться в пределах измерительного поля. Это позволяет надежно измерять температуру движущихся объектов, например, вибрирующих проводов. Прямоугольное измерительное поле также более выгодно, когда положение объекта измерения меняется, например, при измерении заготовок или металлических прутков на роликовом столе. Новое поколение пирометров серии CellaTemp® PK оснащено функцией интеллектуального индикатора жизненной активности.
Это технология самоконтроля, анализа и отчетности (SMART), т. е. функция самоконтроля, анализа и отчетности о состоянии. Монитор жизнеспособности непрерывно собирает все необходимые эксплуатационные данные. Таким образом, в рамках профилактического обслуживания пирометр обеспечивает возможность самостоятельной сигнализации оптимального времени для проверки и калибровки в зависимости от условий эксплуатации.

Специальные возможности:

Диапазон измерения от 650 до 1600 °C
Прямоугольное поле измерения для измерения температуры движущихся объектов
универсальная настройка коммутационного выхода
высокое оптическое разрешение благодаря прецизионным линзам
интерфейс IO-Link 3
все параметры можно настроить с помощью кнопки на датчике или через интерфейс управления системой
2 x коммутационных выхода PNP с открытым коллектором
Очень простой монтаж благодаря центральной резьбе M30
Большой и яркий светодиодный дисплей
Светодиодная контрольная лампа горит постоянно, не имеет параллакса и безвредна с точки зрения безопасности

Пирометр CellaTemp PKL 63

Диапазон измерения:		650 - 1600 °C 650 - 1600 °C
Фокусное расстояние		0,21 m 0,21 m 1,0 m
Визирное устройство		светодиодный целеуказатель светодиодный целеуказатель

Ваш выбор влияет на другие настройки

Конструкция
Визирное устройство		светодиодный целеуказатель

Вы можете запросить эту статью у нас
Кол-во:

Конструкция	CellaTemp PKL 63 BF 1
Конструкция	CellaTemp PKL 63 BF 2
Диапазон измерения:	650 - 1600 °C
Диапазон измерения:	650 - 1600 °C
Пятно измерения (визирования)	4,1x0,6 mm
Пятно измерения (визирования)	18,5x2,7 mm
Фокусное расстояние	0,21 m
Фокусное расстояние	1,0 m
Форма измерительного пятна	прямоугольная
Принцип измерения	двухспектральный
Визирное устройство	светодиодный целеуказатель

Технические характеристики Документы для скачивания Калькулятор измерительного пятна Aксессуары Калькулятор коэффициента излучения Запрос IO-Link IODD IO-Link Декларация соответствия

Пирометр CellaTemp PKL 63

Технические характеристики

Метрологические параметры

Диапазон измерения:	650 - 1600 °C
Сенсорный датчик	Двойной фотодиод
Спектральный диапазон	0,95 / 1,05 мкм
Время срабатывания t90	≤ 10 мс (T > 750 °C)
Погрешность измерения	1,5 % от измер. значения [°C]
Воспроизводимость	3 K
Температурный коэффициент	0,05 %/K
Разрешение токового выхода	0,1 K + 0,005 % отрегулированного диапазона
Разрешение интерфейса	0,1 K
Разрешение дисплея	1 K

Электр. параметры

Аналоговый выход	0(4) - 20 мA линейный, переключаемый, масштабируемый
Допустимая нагрузка	≤ 500 Ω
Коммутационный выход	2 x PNP Open Collector 24 V DC, 2 x 150 mA max.
Вход (Контрольная функция)	10 - 34 В пост. тока (по нормам IEC 61131-2)
Интерфейс	IO-Link V1.1.3
Питание	18 - 32 V DC
Потребление тока	≤ 75 мA при 24 В пост. тока

Оснащение

Дисплей	4-разряд.,7-сегм. светодиодный, красн.цвета, высота цифр 8 мм
Индикация статуса	3 x LED
Элементы управления	3 кнопки

Общие параметры

Соединение	5-пол. резьбовое соединение M12 (A код.)
Температура окружающей среды	0 - 65 °C
Температура хранения	-20 - +80 °C
Допуст. влажность воздуха	95 % отн.влаж. макс. (без конденсата)
Габариты	Ø 30 x 210 мм (без штекера )
Материал корпуса	Нерж. сталь V2A (1.4305)
Вид защиты	IP 65 по DIN 40050
Вес	прим. 0,4 кг

Регулируемые параметры

Параметры

Аналоговый выход 0/4 - 20 мА
Масштабирование аналог. выхода
Коэффициент излучательной способности с помощью быстрой настройки
Уровень пропускания защитного диска
Постоянная времени сглаживания
Время удержания регистра памяти макс. значений
Режим работы, источник и точка переключения, задержка включения и выключения переключающих контактов
Коррекция температуры с учетом специфики процесса с помощью точек интерполяции (пары X/Y)
Индикатор жизнеспособности
Сервисный параметр
Сброс на заводские регулировки
Блокировка кнопок
Индикация температуры или «run» на дисплее
Единица температуры °C / °F
Имитация температуры

Функции

Сигнал превышения температуры	Индикация сигнала при внутренней температуре > 75 °C
Функция обслуживания	Имитация измер. значения
Функция DTD (Прерывная регистрация температуры)	автоматическая регистрация температуры при цикл. процессах
Функция диагностики	Индикация при неправ. полярности, перегрузке и неправ. напряжении
Защита против инверсии полярности	для питания, аналогового и переключаемого выхода

Объём поставки

Инфракрасный термометр CellaTemp PK
Инструкция по эксплуатации (краткая)
2 крепёжных гайки

Пирометр CellaTemp PKL 63

Калькулятор коэффициента излучения

Корректное значение коэффициента излучения, настраиваемое на пирометре, рассчитывается из измеренного значения, указываемого пирометром, фактической температуры объекта, предварительно настроенного на пирометре коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).

Указываемое пирометром измеренное значение рассчитывается из фактической температуры объекта, коэффициента излучения измеряемого объекта, настроенного на пирометре значения коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).

Пирометр

Quotient

Двухканальный режим
Спектральный режим 1
Спектральный режим 2

Предварительно настроенный коэффициент излучения

Настраиваемый коэффициент излучения

Температура окружающей среды

Температура объекта

Измеренное пирометром значение

Пирометр

Quotient

Двухканальный режим
Спектральный режим 1
Спектральный режим 2

Предварительно настроенный коэффициент излучения

Измеренное пирометром значение

Температура окружающей среды

Температура объекта

Настраиваемый коэффициент излучения

Пирометр CellaTemp PKL 63

Документы для скачивания

Проспект CellaTemp PK PKF PKL

Проспект Flyer IO-Link

Инструкция CellaTemp PKx 6x IO-Link

Краткая инструкция CellaTemp PK6x IO-Link

Декларация соответствия Declaration с сайта Conformity PKxy

UKCA Declaration с сайта Conformity PKxy

EAC Deklaration PK-PA-PT

Пирометр CellaTemp PKL 63

IO-Link IODD

Datei	Dateigröße
IODD PKL63BF1-2_20241031.zip	681 KB	Download
IODD PKL63AF2_20221221.zip	508 KB	Download
IODD PKL63AF1_20221221.zip	508 KB	Download

Пирометр CellaTemp PKL 63

IO-Link Декларация соответствия

Datei	Dateigröße
MC PKL 63 BF 1 2_202410_en.pdf	124 KB	Download
MC PKL 63 AF 2_202302_en.pdf	100 KB	Download
MC PKL 63 AF 1_202302_en.pdf	100 KB	Download

Пирометр CellaTemp PKL 63

Калькулятор измерительного пятна

Расстояние до объекта измерения	Measuring field width	Measuring field height
0.00 mm	13.60 mm	13.60 mm
8.40 mm	13.08 mm	13.22 mm
16.80 mm	12.56 mm	12.84 mm
25.20 mm	12.04 mm	12.46 mm
33.60 mm	11.52 mm	12.08 mm
42.00 mm	11.00 mm	11.70 mm
50.40 mm	10.48 mm	11.32 mm
58.80 mm	9.96 mm	10.94 mm
67.20 mm	9.44 mm	10.56 mm
75.60 mm	8.92 mm	10.18 mm
84.00 mm	8.40 mm	9.80 mm
92.40 mm	7.88 mm	9.42 mm
100.80 mm	7.36 mm	9.04 mm
109.20 mm	6.84 mm	8.66 mm
117.60 mm	6.32 mm	8.28 mm
126.00 mm	5.80 mm	7.90 mm
134.40 mm	5.28 mm	7.52 mm
142.80 mm	4.76 mm	7.14 mm
151.20 mm	4.24 mm	6.76 mm
159.60 mm	3.72 mm	6.38 mm
168.00 mm	3.20 mm	6.00 mm
176.40 mm	2.68 mm	5.62 mm
184.80 mm	2.16 mm	5.24 mm
193.20 mm	1.64 mm	4.86 mm
201.60 mm	1.12 mm	4.48 mm
