Пирометр CellaTemp PKL 11

Описание статьи

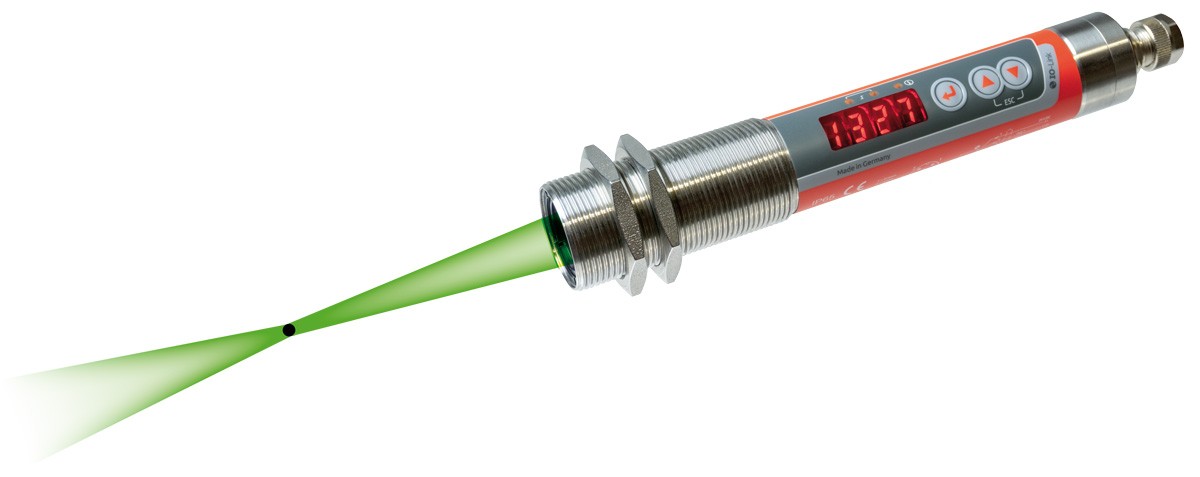

CellaTemp® PKL 11 имеет встроенную светодиодную пилотную лампу. Особенно при работе с небольшими объектами измерения от Ø1,2 мм, пилотный свет является незаменимым помощником для выравнивания инфракрасного термометра по горячей зоне и установки его на правильное фокусное расстояние. Светодиодная пилотная лампа светит непрерывно и обеспечивает высокую степень эксплуатационной безопасности благодаря возможности постоянного контроля.

Специальные возможности:

Диапазон измерения от 0 до 1000 °C
универсальная настройка коммутационного выхода
высокое оптическое разрешение благодаря прецизионным линзам
интерфейс IO-Link
все параметры можно настроить с помощью кнопки на датчике или через интерфейс управления системой
функция тестирования может быть запущена с помощью кнопки или управляющего сигнала
Очень простой монтаж благодаря центральной резьбе M30
Большой и яркий светодиодный дисплей
Светодиодная контрольная лампа горит постоянно, не имеет параллакса и безвредна с точки зрения безопасности

Пирометр CellaTemp PKL 11

Диапазон измерения:		0 - 1000 °C 0 - 1000 °C
Фокусное расстояние		0,089 m 0,089 m 0,295 m
Визирное устройство		светодиодный целеуказатель светодиодный целеуказатель

Ваш выбор влияет на другие настройки

Конструкция
Визирное устройство		светодиодный целеуказатель

Вы можете запросить эту статью у нас
Кол-во:

Дополнительная информация к интерфейсу IO-Link:

Конструкция	CellaTemp PKL 11 AF 1
Конструкция	CellaTemp PKL 11 AF 2
Диапазон измерения:	0 - 1000 °C
Диапазон измерения:	0 - 1000 °C
Пятно измерения (визирования)	9 mm
Пятно измерения (визирования)	3,2 mm
Фокусное расстояние	0,295 m
Фокусное расстояние	0,089 m
Форма измерительного пятна	круглая
Принцип измерения	односпектральный
Визирное устройство	светодиодный целеуказатель

Технические характеристики Документы для скачивания Калькулятор измерительного пятна Aксессуары Калькулятор коэффициента излучения Запрос IO-Link IODD IO-Link Декларация соответствия

Пирометр CellaTemp PKL 11

Технические характеристики

Метрологические параметры

Диапазон измерения:	0 - 1000 °C
Сенсорный датчик	Термопара
Спектральный диапазон	8 - 14 мкм
Время срабатывания t90	≤ 60 мс
Погрешность измерения	0,75 % от измер. значения [°C] плюс 2,0 K
Воспроизводимость	1 K
Температурный коэффициент	0,1 K/K (T < 250 °C) 0,04 %/K (T > 250 °C)
Разрешение токового выхода	0,2 K + 0,03 % отрегулированного диапазона
Разрешение интерфейса	0,1 K
Разрешение дисплея	0,1 K < 200 °C 1 K ≥ 200 °C

Электр. параметры

Аналоговый выход	0(4) - 20 мA линейный, переключаемый, масштабируемый
Допустимая нагрузка	≤ 500 Ω
Коммутационный выход	Открытый коллектор 24 V DC, ≤ 150 mA
Вход (Контрольная функция)	10 - 34 В пост. тока (по нормам IEC 61131-2)
Интерфейс	IO-Link
Питание	24 В пост. тока +10 % / -20 %
Потребление тока	≤ 75 мA при 24 В пост. тока

Оснащение

Дисплей	4-разряд.,7-сегм. светодиодный, красн.цвета, высота цифр 8 мм
Индикация статуса	2 х светодиода
Элементы управления	3 кнопки

Общие параметры

Соединение	5-пол. резьбовое соединение M12 (A код.)
Температура окружающей среды	0 - 65 °C
Температура хранения	-20 - +80 °C
Допуст. влажность воздуха	95 % отн.влаж. макс. (без конденсата)
Габариты	Ø 30 x 210 мм (без штекера )
Материал корпуса	Нерж. сталь V2A (1.4305)
Вид защиты	IP 65 по DIN 40050
Вес	прим. 0,4 кг

Регулируемые параметры

Параметры

Аналоговый выход 0/4 - 20 мА
Масштабирование аналог. выхода
Коэффициент излучения, быстро настраиваемый с температурной индикацией
Постоянная времени сглаживания
Время удержания регистра памяти макс. значений
Режим работы и точки переключения контакта
Сброс на заводские регулировки
Блокировка кнопок
Индикатор температуры
Единица температуры °C / °F
Имитация температуры
Контрольная функция

Функции

Сигнал превышения температуры	Индикация сигнала при внутренней температуре > 75 °C
Контрольная функция	С помощью кнопки или тестового входа
Функция обслуживания	Имитация измер. значения
Функция диагностики	Индикация при неправ. полярности, перегрузке и неправ. напряжении
Защита против инверсии полярности	для питания, аналогового и переключаемого выхода

Объём поставки

Инфракрасный термометр CellaTemp PK
Инструкция по эксплуатации (краткая)
2 крепёжных гайки

Пирометр CellaTemp PKL 11

Калькулятор коэффициента излучения

Корректное значение коэффициента излучения, настраиваемое на пирометре, рассчитывается из измеренного значения, указываемого пирометром, фактической температуры объекта, предварительно настроенного на пирометре коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).

Указываемое пирометром измеренное значение рассчитывается из фактической температуры объекта, коэффициента излучения измеряемого объекта, настроенного на пирометре значения коэффициента излучения и температуры окружающей среды (необходимо для некоторых моделей).

Пирометр

Quotient

Двухканальный режим
Спектральный режим 1
Спектральный режим 2

Предварительно настроенный коэффициент излучения

Настраиваемый коэффициент излучения

Температура окружающей среды

Температура объекта

Измеренное пирометром значение

Пирометр

Quotient

Двухканальный режим
Спектральный режим 1
Спектральный режим 2

Предварительно настроенный коэффициент излучения

Измеренное пирометром значение

Температура окружающей среды

Температура объекта

Настраиваемый коэффициент излучения

Пирометр CellaTemp PKL 11

Документы для скачивания

Проспект CellaTemp PK PKF PKL

Проспект Flyer IO-Link

Инструкция CellaTemp PKx IO-Link

Краткая инструкция CellaTemp PKxx IO-Link

Декларация соответствия Declaration с сайта Conformity PKxy

UKCA Declaration с сайта Conformity PKxy

EAC Deklaration PK-PA-PT

Пирометр CellaTemp PKL 11

IO-Link IODD

Тип	Datei	Dateigröße
	IODD PKL11AF2_20221221.zip	397 KB	Download
	IODD PKL11AF1_20221109.zip	397 KB	Download

Пирометр CellaTemp PKL 11

IO-Link Декларация соответствия

Тип	Datei	Dateigröße
	MC PKL 11 AF 2_202302_en.pdf	99 KB	Download
	MC PKL 11 AF 1_202211_en.pdf	365 KB	Download

Пирометр CellaTemp PKL 11

Калькулятор измерительного пятна

Расстояние до объекта измерения	Диаметр измерительного пятна
0.00 mm	21.20 mm
11.80 mm	20.71 mm
23.60 mm	20.22 mm
35.40 mm	19.74 mm
47.20 mm	19.25 mm
59.00 mm	18.76 mm
70.80 mm	18.27 mm
82.60 mm	17.78 mm
94.40 mm	17.30 mm
106.20 mm	16.81 mm
118.00 mm	16.32 mm
129.80 mm	15.83 mm
141.60 mm	15.34 mm
153.40 mm	14.86 mm
165.20 mm	14.37 mm
177.00 mm	13.88 mm
188.80 mm	13.39 mm
200.60 mm	12.90 mm
212.40 mm	12.42 mm
224.20 mm	11.93 mm
236.00 mm	11.44 mm
247.80 mm	10.95 mm
259.60 mm	10.46 mm
271.40 mm	9.98 mm
283.20 mm	9.49 mm
