Pirometr CellaPort PT 143

Opis artykułu

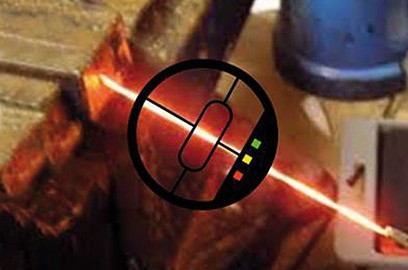

Pirometr panoramiczny® CellaPort PT 143 ma prostokątne pole pomiarowe, w którym mierzony obiekt może się swobodnie poruszać. Umożliwia to bezpieczny pomiar poruszających się obiektów, takich jak wibrujące przewody. Prostokątne pole pomiarowe jest również bardziej korzystne, gdy pozycja obiektu (na przykład kęsów lub metalowych prętów) zmienia się na stole rolkowym. Nawet w przypadku bardzo małych obiektów, takich jak druty jarzeniowe, ustawienie urządzenia mobilnego w prostokątnym polu pomiarowym jest znacznie łatwiejsze niż w przypadku okrągłego pola pomiarowego.

Cechy szczególne:
  • Zakres pomiarowy od 600 do 2400 °C
  • optyka z możliwością ustawiania ostrości i prostokątnym polem pomiarowym
  • szerokopasmowa precyzyjna optyka antyrefleksyjna
  • krótkie fale pomiarowe
  • wyświetlacz LED
  • standard: interfejs USB
Pirometr CellaPort PT 143
Properties
Wykonanie
Zakres pomiarowy
600 - 1400 °C
Odległość ogniskowania
0,2 - 0,4 m
Przezroczysty daszek
Twój wybór będzie miał wpływ na inne ustawienia
Możesz zażądać od nas tego artykułu

Wykonanie CellaPort PT 143 AF 1
Wykonanie CellaPort PT 143 AF 2
Wykonanie CellaPort PT 143 AF 3
Wykonanie CellaPort PT 143 AF 4
Wykonanie CellaPort PT 143 AF 5
Wykonanie CellaPort PT 143 AF 6
Wykonanie CellaPort PT 143 AF 10
Wykonanie CellaPort PT 143 AF 11
Wykonanie CellaPort PT 143 AF 13
Wykonanie CellaPort PT 143 AF 14
Wykonanie CellaPort PT 143 AF 20
Zakres pomiarowy 650 - 1700 °C
Zakres pomiarowy 650 - 1700 °C
Zakres pomiarowy 650 - 1700 °C
Zakres pomiarowy 750 - 2400 °C
Zakres pomiarowy 750 - 2400 °C
Zakres pomiarowy 750 - 2400 °C
Zakres pomiarowy 650 - 1700 °C
Zakres pomiarowy 750 - 2400 °C
Zakres pomiarowy 650 - 1700 °C
Zakres pomiarowy 750 - 2400 °C
Zakres pomiarowy 600 - 1400 °C
Odległość ogniskowania 0,4 m - ∞
Odległość ogniskowania 0,2 - 0,4 m
Odległość ogniskowania 1,2 m - ∞
Odległość ogniskowania 0,4 m - ∞
Odległość ogniskowania 0,2 - 0,4 m
Odległość ogniskowania 1,2 m - ∞
Odległość ogniskowania 0,2 m - ∞
Odległość ogniskowania 0,2 m - ∞
Odległość ogniskowania 0,3 m - ∞
Odległość ogniskowania 0,3 m - ∞
Odległość ogniskowania 0,3 m - ∞
Kształt pola pomiarowego prostokątny
Stosunek odległości 45:1 / 230:1
Stosunek odległości 40:1 / 215:1
Stosunek odległości 75:1 / 375:1
Stosunek odległości 50:1 / 350:1
Stosunek odległości 45:1 / 330:1
Stosunek odległości 85:1 / 580:1
Stosunek odległości 10:1 / 55:1
Stosunek odległości 11:1 / 85:1
Stosunek odległości 30:1 / 150:1
Stosunek odległości 34:1 / 230:1
Stosunek odległości 30:1 / 150:1
Obiektyw PZ 20.01
Obiektyw PZ 20.03
Obiektyw PZ 20.06
Obiektyw PZ 20.01
Obiektyw PZ 20.03
Obiektyw PZ 20.06
Obiektyw PZ 20.05
Obiektyw PZ 20.05
Obiektyw PZ 20.08
Obiektyw PZ 20.08
Obiektyw PZ 20.08
Zasada pomiaru dwubarwowy
Urządzenie celownicze Przezroczysty daszek

Dane techniczne Pliki do pobrania Kalkulator pola widzenia Akcesoria Kalkulator emisyjności Żądanie aplikacji

Pirometr CellaPort PT 143

Dane techniczne

Parametry metrologiczne

Zakres pomiarowy 500 - 2400 °C in Teilbereichen
Czujnik Podwójna dioda fotograficzna
Zakres widmowy 0,95 / 1,05 µm
Czas reakcji t98 Zakres pomiarowy 600 - 1400 ° C i 650 - 1700 ° C:
≤ 10 ms (T> 750 ° C)

Zakres pomiarowy 750 - 2400 ° C:
≤ 10 ms (T> 950 ° C)
Niepewność pomiaru 1,5% odczytu [° C]
Odtwarzalność 3 K
Współczynnik temperaturowy 0,05% / K
Rozdzielczość interfejsu 0,1 K.
Wyświetlanie rozdzielczości 1 tys

Warianty optyczne

Soczewki Zakres pomiarowy 600 - 1400 ° C:
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞

Zakres pomiarowy 650 - 1700 ° C i 750 - 2400 ° C:
Standardowy obiektyw PZ 20.01: ogniskowanie 0,4 m - ∞
Soczewka zamknięta PZ 20.03: ostrość 0,2 m - 0,4 m
Szerokokątny obiektyw PZ 20.05: ostrość 0,2 m - ∞
Teleobiektyw PZ 20.06: ostrość 1,2 m - ∞
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞

Parametry elektryczne

Interfejs USB
Zasilacz wbudowana bateria
Czas pracy: około 15 godzin przy pracy ciągłej w Tu = 23 ° C

Wyposażenie

Urządzenie celownicze Przezroczysty daszek
Wyświetl Czerwona dioda LED 4 x 7 segmentów, wysokość cyfr 8 mm
Wyświetlanie statusu 2 x LED zewnętrzne
3 x LED wewnętrzny
Sterowanie 3 przyciski

Ogólne parametry

Temperatura otoczenia 0 - 50 °C
Temperatura przechowywania -20 - +60 °C
Dopuszczalna wilgotność 95% r.H. max. (bez kondensacji)
Wymiar Ø 65 mm x 197 mm (plus długość obiektywu)
Materiał obudowy Aluminium
Stopień ochrony IP 40 zgodnie z DIN 40050
Waga około 1,1 kg

Regulowane parametry

Parametry Emisyjność
Lokalizacje przechowywania tabeli emisyjności
Przepuszczalność
Kompensacja promieniowania tła
Filtr wygładzający
Tryb pracy i czas przechowywania pamięci wartości mierzonych
Parametry funkcji ATD
Funkcja linearyzacji
Wyświetlanie statusu diod LED
Jednostka temperatury ° C / ° F
Automatyczne wyłączanie
Iloraz kanału pomiarowego - spektralny
Próg monitorowania sygnału

Funkcje

Funkcja ATD (automatyczne wykrywanie temperatury) automatyczne wykrywanie temperatury dla nieciągłych procesów

Zakres dostawy

Zakres dostawy Pirometr CellaPort PT
Walizka ochronna i transportowa
Ładowarka
Kabel USB VK 11 / D (1,8 m)
Oprogramowanie CellaView
Instrukcja obsługi (krótka)

Oprogramowanie

Oprogramowanie CellaView

Pirometr CellaPort PT 143

Kalkulator emisyjności

Prawidłowa emisyjność, którą należy ustawić na pirometrze, jest obliczana na podstawie zmierzonej wartości wyświetlanej na pirometrze, rzeczywistej temperatury obiektu, wstępnie ustawionej emisyjności na pirometrze i temperatury otoczenia (niezbędnej dla niektórych typów).
Zmierzona wartość obliczona przez pirometr jest wyświetlana na podstawie rzeczywistej temperatury obiektu, emisyjności obiektu pomiarowego, emisyjności ustawionej na pirometrze i temperatury otoczenia (niezbędnej dla niektórych typów).
Pirometr
Quotient
  • tryb dwubarwowy
  • Barwa 1
  • Barwa 2
Wstępnie ustawiona emisyjność
Współczynnik emisyjności do ustawienia
Temperatura otoczenia
Temperatura obiektu
Odczyt pirometru
Pirometr
Quotient
  • tryb dwubarwowy
  • Barwa 1
  • Barwa 2
Wstępnie ustawiona emisyjność
Odczyt pirometru
Temperatura otoczenia
Temperatura obiektu
Współczynnik emisyjności do ustawienia

Pirometr CellaPort PT 143

Pliki do pobrania

Broszura CellaPort PT
pl
Broszura Supplementary lenses
pl
Broszura CellaView
pl
Instrukcje CellaPort PT 14x
pl
skrócona instrukcja obsługi CellaPort PT 14x 15x 16x
pl
UKCA Declaration z Conformity PT1xx
pl
EAC Deklaration PK-PA-PT
pl

Pirometr CellaPort PT 143

Akcesoria

Pirometr CellaPort PT 143

IO-Link IODD

Pirometr CellaPort PT 143

IO-Link Deklaracja producenta

Pirometr CellaPort PT 143

Kalkulator pola widzenia

Pirometr
  • PT 143 AF 1 (0,4 m - ∞)
  • PT 143 AF 10 (0,2 m - ∞)
  • PT 143 AF 11 (0,2 m - ∞)
  • PT 143 AF 13 (0,3 m - ∞)
  • PT 143 AF 14 (0,3 m - ∞)
  • PT 143 AF 2 (0,2 - 0,4 m)
  • PT 143 AF 20 (0,3 m - ∞)
  • PT 143 AF 3 (1,2 m - ∞)
  • PT 143 AF 4 (0,4 m - ∞)
  • PT 143 AF 5 (0,2 - 0,4 m)
  • PT 143 AF 6 (1,2 m - ∞)
PT 143 AF 1 (0,4 m - ∞)
soczewki nasadkowe
  • Brak
  • PZ 20/0-50 (0,036 - 0,041 m)
  • PZ 20/O-63 (0,045 - 0,054 m)
  • PZ 20/O-75 (0,052 - 0,063 m)
  • PZ 20/O-120 (0,084 - 0,112 m)
Brak
Odległość ogniskowania
mm
Długość wykresu
mm
Odległość pomiaru (mm)03264961281601922242562883203523848.89 x 1.74 mm
Odległość pomiaruMeasuring field widthMeasuring field height
0.00 mm19.00 mm19.00 mm
16.00 mm18.60 mm18.31 mm
32.00 mm18.19 mm17.62 mm
48.00 mm17.79 mm16.93 mm
64.00 mm17.38 mm16.24 mm
80.00 mm16.98 mm15.55 mm
96.00 mm16.57 mm14.86 mm
112.00 mm16.17 mm14.17 mm
128.00 mm15.76 mm13.48 mm
144.00 mm15.36 mm12.79 mm
160.00 mm14.96 mm12.10 mm
176.00 mm14.55 mm11.41 mm
192.00 mm14.15 mm10.71 mm
208.00 mm13.74 mm10.02 mm
224.00 mm13.34 mm9.33 mm
240.00 mm12.93 mm8.64 mm
256.00 mm12.53 mm7.95 mm
272.00 mm12.12 mm7.26 mm
288.00 mm11.72 mm6.57 mm
304.00 mm11.32 mm5.88 mm
320.00 mm10.91 mm5.19 mm
336.00 mm10.51 mm4.50 mm
352.00 mm10.10 mm3.81 mm
368.00 mm9.70 mm3.12 mm
384.00 mm9.29 mm2.43 mm
400.00 mm8.89 mm1.74 mm
