パイロメーター CellaPort PT 143
記事の内容

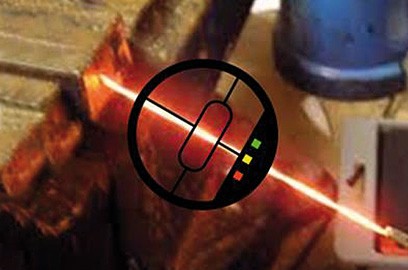

CellaPort PT 143パノラマパイロメーター®は、測定対象が自由に移動できる長方形の測定フィールドを持っています。これにより、振動する電線などの移動体を確実に測定することができます。また、測定対象物（ビレットや金属棒など）の位置がローラーテーブル上で変化する場合にも、長方形の測定領域はより有利に働きます。光線のような非常に小さな物体でも、長方形の測定フィールドを使えば、丸い測定フィールドよりもモバイル機器の位置合わせがずっと簡単になります。
特集:
測定範囲 600 ～ 2400 °C
長方形の測定フィールドを備えた集束可能な光学系
広帯域反射防止高精度光学系
短い測定波長
LED ディスプレイ
標準: USB インターフェース
パイロメーター CellaPort PT 143
物件紹介
バージョン
測定範囲
600 - 1400 °C
600 - 1400 °C
650 - 1700 °C
750 - 2400 °C
焦点距離
0,2 - 0,4 m
0,2 - 0,4 m
0,2 m - ∞
0,3 m - ∞
0,4 m - ∞
1,2 m - ∞
照準オプション
レンズを通しての視準
レンズを通しての視準
選択した内容は、他の設定に影響します
バージョン
AF 1
AF 2
AF 3
AF 4
AF 5
AF 6
AF 10
AF 11
AF 13
AF 14
AF 20
照準オプション
レンズを通しての視準
この記事は弊社からリクエストできます
数量:
Request article
バージョン
CellaPort PT 143 AF 1
バージョン
CellaPort PT 143 AF 2
バージョン
CellaPort PT 143 AF 3
バージョン
CellaPort PT 143 AF 4
バージョン
CellaPort PT 143 AF 5
バージョン
CellaPort PT 143 AF 6
バージョン
CellaPort PT 143 AF 10
バージョン
CellaPort PT 143 AF 11
バージョン
CellaPort PT 143 AF 13
バージョン
CellaPort PT 143 AF 14
バージョン
CellaPort PT 143 AF 20
測定範囲
650 - 1700 °C
測定範囲
650 - 1700 °C
測定範囲
650 - 1700 °C
測定範囲
750 - 2400 °C
測定範囲
750 - 2400 °C
測定範囲
750 - 2400 °C
測定範囲
650 - 1700 °C
測定範囲
750 - 2400 °C
測定範囲
650 - 1700 °C
測定範囲
750 - 2400 °C
測定範囲
600 - 1400 °C
焦点距離
0,4 m - ∞
焦点距離
0,2 - 0,4 m
焦点距離
1,2 m - ∞
焦点距離
0,4 m - ∞
焦点距離
0,2 - 0,4 m
焦点距離
1,2 m - ∞
焦点距離
0,2 m - ∞
焦点距離
0,2 m - ∞
焦点距離
0,3 m - ∞
焦点距離
0,3 m - ∞
焦点距離
0,3 m - ∞
測定エリアの形状
長方形
距離比率
45:1 / 230:1
距離比率
40:1 / 215:1
距離比率
75:1 / 375:1
距離比率
50:1 / 350:1
距離比率
45:1 / 330:1
距離比率
85:1 / 580:1
距離比率
10:1 / 55:1
距離比率
11:1 / 85:1
距離比率
30:1 / 150:1
距離比率
34:1 / 230:1
距離比率
30:1 / 150:1
レンズ
PZ 20.01
レンズ
PZ 20.03
レンズ
PZ 20.06
レンズ
PZ 20.01
レンズ
PZ 20.03
レンズ
PZ 20.06
レンズ
PZ 20.05
レンズ
PZ 20.05
レンズ
PZ 20.08
レンズ
PZ 20.08
レンズ
PZ 20.08
測定原理
2色
照準オプション
レンズを通しての視準
テクニカルデータ
ダウンロード
測定フィールド計算機
アクセサリー
放射率計算機
アプリケーションリクエスト
パイロメーター CellaPort PT 143
テクニカルデータ
測定パラメーター
測定範囲
500 - 2400 °C in Teilbereichen
センサー
ダブルフォトダイオード
スペクトルの範囲
0.95 / 1.05 µm
応答時間 t98
測定範囲 600 - 1400 °C and 650 - 1700 °C:
≤ 10 ms (T > 750 °C)
測定範囲 750 - 2400 °C:
≤ 10 ms (T > 950 °C)
測定不安定
1.5 % 読み取り温度 [°C]
繰り返し性
3 K
温度係数
0.05 %/K
解像度インターフェイス
0.1 K
解像度ディスプレイ
1 K
オプティカルバリアント
レンズ
測定範囲 600 - 1400 °C:
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞
測定範囲 650 - 1700 °C および 750 - 2400 °C:
標準レンズ PZ 20.01: フォーカス 0.4 m - ∞
クローズアップレンズ PZ 20.03: フォーカス 0.2 m - 0.4 m
ワイドアングルレンズ PZ 20.05: フォーカス 0.2 m - ∞
望遠レンズ PZ 20.06: フォーカス 1.2 m - ∞
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞
電気パラメーター
インターフェイス
USB
パワーサプライ
充電可能なバッテリーパック
バッテリー寿命: 約 15 時間 (連続操作時 温度23 °C)
特徴
照準オプション
レンズを通しての視準
デイスプレイ
4桁 LED デイスプレイ赤, デジタル高さ 8 mm
ステータスデイスプレイ
2 x LED 外部
3 x LED 外部
コントロールエレメント
3 ボタン
一般的なパラメーター
周辺温度
0 - 50 °C
保管温度
-20 - +60 °C
許容湿度
95 % r.H. max. (non-condensing)
寸法
Ø 65 mm x 197 mm (プラスレンズ長さ)
ハウジング
アルミニウム
保護クラス
IP 40 acc. to DIN 40050
重さ
約 1.1 kg
調整可能なパラメーター
パラメーター
放射率
放射率テーブルの位置
トランスミタンス
反射された周囲の放射の補償
スムーズフィルター
オペレーションモードとデータメモリーのホールドタイム
ATD機能のパラメーター
直線化機能
LEDsステータスデイスプレイ
温度単位 °C/°F
自動シャットダウン
測定チャンネル 2色 - 1色
信号モニターの始めレベル
機能
ATD-(自動温度検出) 機能
連続的プロセス中の自動温度検出
発送範囲
発送範囲
パイロメーター CellaPort PT
保護キャリーケース
チャージャー
USB ケーブル VK 11/D (1.8 m)
ソフトウェアCellaView
マニュアル (ショート)
ソフトウェア
ソフトウェア
CellaView
パイロメーター CellaPort PT 143
放射率計算機
設定する放射率の計算
パイロメーターに表示された測定値、実物の温度、パイロメーターでプリセットされた放射率、周囲温度（タイプにより必要）から、パイロメーターで設定されるべき正しい放射率が計算されます。
測定値の計算
実物の温度、測定対象物の放射率、パイロメーターに設定された放射率、周囲温度（タイプにより必要）から、パイロメーターで算出された測定値を表示します。
パイロメーター
Quotient
2色モード
1色1
1色2
プリセット放射率
-
+
設定する放射率
-
+
周辺温度
-
+
対象物の温度
-
+
パイロメーターの測定値
パイロメーター
Quotient
2色モード
1色1
1色2
プリセット放射率
-
+
パイロメーターの測定値
-
+
周辺温度
-
+
対象物の温度
-
+
設定する放射率
パイロメーター CellaPort PT 143
ダウンロード
カタログ CellaPort PT
カタログ Supplementary lenses
カタログ CellaView
マニュアル CellaPort PT 14x
クイックスタートガイド CellaPort PT 14x 15x 16x
UKCA Declaration より Conformity PT1xx
EAC Deklaration PK-PA-PT
X
パイロメーター CellaPort PT 143
アクセサリー
エレクトリカルアクセサリー
オプティカルアクセサリー
メカニカルアクセサリー
Vorsatzlinse für PZ 20 - 50, PA 20 - 40 PZ 20/O-50
カートに追加
Vorsatzlinse für PZ 20 - 50, PA 20 - 40 PZ 20/O-63
カートに追加
クオーツウインドウ 70146
カートに追加
クローズアップ光学系 PZ 20.03
カートに追加
ケース PT 110/A
カートに追加
テレオプティクス PZ 20.06
カートに追加
フロアスタンド PT 50/B AF 3
カートに追加
プラグイン電源 NN090P080PGS
カートに追加
レンズキャップ 94246
カートに追加
レンズシステム PZ 20.08
カートに追加
広角オプティクス PZ 20.05
カートに追加
接眼レンズ PT 120.01
カートに追加
接眼レンズ PT 120.02
カートに追加
標準光学系 PZ 20.01
カートに追加
補足レンズ PZ 20/O-120
カートに追加
補足レンズ PZ 20/O-75
カートに追加
パイロメーター CellaPort PT 143
IO-Link IODD
パイロメーター CellaPort PT 143
IO-Link 宣言
パイロメーター CellaPort PT 143
測定フィールド計算機
パイロメーター
PT 143 AF 1
(0,4 m - ∞)
PT 143 AF 10
(0,2 m - ∞)
PT 143 AF 11
(0,2 m - ∞)
PT 143 AF 13
(0,3 m - ∞)
PT 143 AF 14
(0,3 m - ∞)
PT 143 AF 2
(0,2 - 0,4 m)
PT 143 AF 20
(0,3 m - ∞)
PT 143 AF 3
(1,2 m - ∞)
PT 143 AF 4
(0,4 m - ∞)
PT 143 AF 5
(0,2 - 0,4 m)
PT 143 AF 6
(1,2 m - ∞)
PT 143 AF 1
(0,4 m - ∞)
補足レンズ
無し
PZ 20/0-50
(0,036 - 0,041 m)
PZ 20/O-63
(0,045 - 0,054 m)
PZ 20/O-75
(0,052 - 0,063 m)
PZ 20/O-120
(0,084 - 0,112 m)
無し
焦点距離
mm
グラフ長さ
mm
計算
印刷
測定距離 (mm)
0
32
64
96
128
160
192
224
256
288
320
352
384
8.89 x
1.74 mm
測定距離
Measuring field width
Measuring field height
0.00 mm
19.00 mm
19.00 mm
16.00 mm
18.60 mm
18.31 mm
32.00 mm
18.19 mm
17.62 mm
48.00 mm
17.79 mm
16.93 mm
64.00 mm
17.38 mm
16.24 mm
80.00 mm
16.98 mm
15.55 mm
96.00 mm
16.57 mm
14.86 mm
112.00 mm
16.17 mm
14.17 mm
128.00 mm
15.76 mm
13.48 mm
144.00 mm
15.36 mm
12.79 mm
160.00 mm
14.96 mm
12.10 mm
176.00 mm
14.55 mm
11.41 mm
192.00 mm
14.15 mm
10.71 mm
208.00 mm
13.74 mm
10.02 mm
224.00 mm
13.34 mm
9.33 mm
240.00 mm
12.93 mm
8.64 mm
256.00 mm
12.53 mm
7.95 mm
272.00 mm
12.12 mm
7.26 mm
288.00 mm
11.72 mm
6.57 mm
304.00 mm
11.32 mm
5.88 mm
320.00 mm
10.91 mm
5.19 mm
336.00 mm
10.51 mm
4.50 mm
352.00 mm
10.10 mm
3.81 mm
368.00 mm
9.70 mm
3.12 mm
384.00 mm
9.29 mm
2.43 mm
400.00 mm
8.89 mm
1.74 mm
