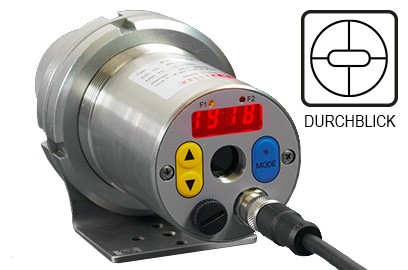

测温仪 CellaCast PA 83
文章描述
CellaCast PA 83是专门为测量自动铸造机上的液体金属温度而开发的,用于塞子和钢包铸造。在自动浇注机上进行测量时,由于浇注流的位置会因钢包的出口或倾斜角度的不同而发生变化,因此情况会变得复杂。CellaCast PA 83的特别之处在于其矩形的测量区域。只要浇注的水流在测量范围内,就可以确定一个可靠的测量值。
专题报道:
测量范围 650 至 1700 °C
无磨损、免维护的测量系统,用于测量自动铸造机上浇注射流的温度
具有矩形测量场的光学器件,即使在浇注流的位置波动时也能进行可靠的测量
ATD 功能,用于自动记录和监控每个铸件的温度
商测量方法,用于无故障测量灰尘和蒸汽
透视遮阳板或摄像机,用于正确对准和监控测量区域
非常大和明亮的LED显示屏
测温仪 CellaCast PA 83
财产
版本
测温范围
650 - 1700 °C
650 - 1700 °C
750 - 2400 °C
焦点距离
0,2 m - ∞
0,2 m - ∞
0,3 m - ∞
0,4 m - ∞
1,2 m - ∞
瞄准器
目镜瞄准
目镜瞄准
摄像机
您的选择将影响其他设置
版本
AF 1
AF 3
AF 10
AF 11
AF 13
瞄准器
目镜瞄准
摄像机
你可以向我们索取这篇文章
数量:
Request article
版本
CellaCast PA 83 AF 1
版本
CellaCast PA 83 AF 3
版本
CellaCast PA 83 AF 10
版本
CellaCast PA 83 AF 11
版本
CellaCast PA 83 AF 13
测温范围
650 - 1700 °C
测温范围
650 - 1700 °C
测温范围
650 - 1700 °C
测温范围
750 - 2400 °C
测温范围
650 - 1700 °C
焦点距离
0,4 m - ∞
焦点距离
1,2 m - ∞
焦点距离
0,2 m - ∞
焦点距离
0,2 m - ∞
焦点距离
0,3 m - ∞
测量区域的形状
矩形
距离系数
45:1 / 230:1
距离系数
75:1 / 375:1
距离系数
10:1 / 55:1
距离系数
11:1 / 85:1
距离系数
30:1 / 150:1
镜头
PZ 20.01
镜头
PZ 20.06
镜头
PZ 20.05
镜头
PZ 20.05
镜头
PZ 20.08
测量原理
双色
瞄准方式
目镜瞄准
瞄准方式
摄像机
技术参数
资料下载
测量光斑计算器
配件
发射率计算器
应用咨询
测温仪 CellaCast PA 83
技术参数
测量参数
测温范围
650 - 2400 °C 分段
传感器
双光电二极管
光谱范围
0.95 / 1.05 µm
响应时间 t98
测温范围 650 - 1700 °C:
≤ 10 ms (T > 750 °C)
测温范围 750 - 2400 °C:
≤ 10 ms (T > 950 °C)
测量误差
1.5 % 的测量值 [°C]
重复性
3 K
温度系数
0.05 %/K
分辨率电流输出
0.2 K + 设置测量区间的0.03 %
分辨率界面
0.1 K
分辨率显示
1 K
可更换镜头
镜头
双量程。
标准物镜 PZ 20.01:聚焦 0.4 m - ∞
近焦镜头 PZ 20.03: 可调焦 0.2 m - 0.4 m
广角镜头 PZ 20.05: 可调焦 0.2 m - ∞
长焦镜头 I PZ 20.06: 可调焦 1.2 m - ∞
长焦镜头 II PA 20.06:可调焦 0.6 m - ∞
Objektiv F50 PZ 20.08: Fokussierung 0,3 m - ∞
另外在 测温范围 750 - 2400 °C:
微距镜头 PA 40.01: 可调焦 0.086 m - 0.115 m
电气参数
模拟输出
0(4) - 20 mA 线性, 可转换, 可扩展
负载
≤ 500 Ω
模拟输入
0 - 10 V
开关量输出
2 x 集电极开路 24 V DC, ≤ 30 mA
开关量输入
2 x 24 V
接口
USB
接口
RS485
电源
24 V DC +10 % / -20 %
电流消耗
≤ 175 mA 在 24 V DC 时
视频摄像头
视频输出
综合 PAL, 1 Vpp, 75 Ω
设备
瞄准方式
目镜瞄准
瞄准方式
激光引导光
瞄准方式
视频摄像头
显示
4 x 7 段 LED 红色, 数字高度 8 mm
状态显示
2 x LED
控制参数
3 个按键
一般参数
连接
M14螺钉 8针连接
环境温度
0 - 65 °C
储存温度
-20 - +80 °C
允许的空气湿度
最大湿度 95 % (无冷凝)
尺寸
Ø 65 mm x 220 mm (最大277 mm)
外壳材料
不锈钢V2A (1.4305)
防护等级
IP 65 根据 DIN 40050
重量
大约 0.9 kg
可调参数
参数
测温范围
测量变量和模拟量输入和输出的比例
平滑滤波器
存储模式
记录保持时间
发射率
透射率
补偿背景辐射
报警触点的范围和操作模式
ATD功能参数
线性化功能
LED的状态显示
模拟电流和温度
温度单位 °C/°F
单色1和单色2及双色通道
污染监测的阈值
另外在带摄像头的高温计:
TBC功能
白平衡
功能
超温信号
内部温度 > 80 °C 模拟输出开启 > 20.5 mA
服务功能
模拟测量值或电流信号
ATD-自动检测功能
在不连续过程中的自动温度检测
供货范围
供货范围
高温计 CellaTemp PA
连接导线 VK 02/A (5 m)
视频线 VK 02/F (5 m)在有摄像头的型号
USB-线缆 VK 11/D (1.8 m)
软件 CellaView
操作说明书(简洁版)
软件
软件
CellaView
测温仪 CellaCast PA 83
发射率计算器
计算要设定的发射率
根据高温计上显示的测量值,真实物体温度,高温计预设的发射率和环境温度(类型所需),计算在高温计上设定的正确发射率。
计算测量值
根据真实物体温度,测量对象的发射率,在高温计上设定的发射率和环境温度(类型所需),显示由高温计计算的测量值。
测温仪
Quotient
双色模式
光谱 1
光谱 2
预设发射率
-
+
发射率比设置
-
+
环境温度
-
+
目标温度
-
+
高温计的测量值
测温仪
Quotient
双色模式
光谱 1
光谱 2
预设发射率
-
+
高温计的测量值
-
+
环境温度
-
+
目标温度
-
+
发射率比设置
测温仪 CellaCast PA 83
资料下载
手册 CellaCast PA83 PT183
手册 CellaView
应用文件 CellaCast
说明书 CellaCast PA8x
快速应用指南 CellaCast PA8x
符合标准声明 Declaration 从 Conformity PAxx
UKCA Declaration 从 Conformity PAxx
EAC Deklaration PK-PA-PT
X
测温仪 CellaCast PA 83
配件
电气附件
机械附件
装配组合件
中间管 PZ 20/C
加入购物车
中间管 PZ 20/J
加入购物车
中间管 PZ 40/C
加入购物车
保护帽 PA 20/K
加入购物车
保护性配件 PA 40/B AF 1
加入购物车
保护性配件 PA 40/M AF 1
加入购物车
保护性配件 PA 40/M AF 2
加入购物车
偏转镜 PA 20/E AF 1
加入购物车
偏转镜 PA 20/E AF 2
加入购物车
冷却配件 PA 20/B AF 1
加入购物车
冷却配件 PA 20/M AF 1
加入购物车
冷却配件 PA 20/M AF 2
加入购物车
冷却配件 PA 20/M AF 3
加入购物车
冷却配件 PA 20/M AF 4
加入购物车
变径法兰 PZ 20/H
加入购物车
固定圈 PZ 20/L AF 2
加入购物车
固定圈 PZ 20/N AF 2
加入购物车
安装支架 PA 11/K
加入购物车
安装支架 PA 11/U
加入购物车
安装支架 PB 08/K AF 2
加入购物车
安装支架 PB 08/Q AF 1
加入购物车
安装支架 PZ 20/U AF 2
加入购物车
安装法兰 PZ 20/F-120
加入购物车
安装法兰 PZ 20/F-120 DN50
加入购物车
安装法兰 PZ 20/F-130
加入购物车
安装法兰 PZ 20/F-145
加入购物车
安装法兰 PZ 20/F-160
加入购物车
安装法兰 PZ 20/F-50
加入购物车
安装法兰 PZ 40/D
加入购物车
安装法兰 PZ 40/N-130 AF 1
加入购物车
安装组合 PA 20-071
根据要求
安装组合 PA 83-001
根据要求
安装组合 PA 83-002
根据要求
安装组合 PA 83-003
根据要求
安装组合 PA 83-004
根据要求
安装组合 PA 83-005
根据要求
安装组合 PA 83-006
根据要求
安装组合 PA 83-007
根据要求
安装组合 PA 83-008
根据要求
安装组合 PA 83-009
根据要求
安装组合 PA 83-010
根据要求
安装组合 PA 83-011
根据要求
安装组合 PA 83-013
根据要求
工业软管 GP 40
加入购物车
带铰链石英窗口 PZ 20/I AF 1
加入购物车
开关适配器 PZ 40/G
加入购物车
往复偏转反射镜 PZ 20/X AF 5
加入购物车
往复偏转反射镜 PZ 20/X AF 6
加入购物车
快速连接器 PA 20/C
加入购物车
快速连接器 PA 20/D
加入购物车
接口转换器 SU 04 AF 1
加入购物车
接口附件 SU 02 AF 1
加入购物车
接口隔离器 SU 07 AF 1
加入购物车
接线盒 VK 30.02
加入购物车
接线盒 VK 30.07
加入购物车
数字显示 DA 230A
加入购物车
法兰 PB 08/R AF 1
加入购物车
法兰 PB 08/R AF 2
加入购物车
法兰 PK 20/F-70
加入购物车
法兰盘管 PB 08/M AF1
加入购物车
液晶显示器 0
根据要求
照明环 PZ 10/P
加入购物车
球型安装支架 PZ 10/H
加入购物车
球型法兰 PB 08/I
加入购物车
球型法兰 PB 08/I AF 2
加入购物车
电缆 VK 01/Y AF 3
加入购物车
电缆 VK 02/A AF 1
加入购物车
电缆 VK 02/A AF 2
加入购物车
电缆 VK 02/A AF 3
加入购物车
电缆 VK 02/B
加入购物车
电缆 VK 02/C AF 1
加入购物车
电缆 VK 02/C AF 2
加入购物车
监测系统 0
加入购物车
石英窗口 PA 20/I
加入购物车
空气吹扫 PZ 20/A AF 1
加入购物车
螺纹环 0
加入购物车
视频电缆 VK 02/F AF 1
加入购物车
视频电缆 VK 02/F AF 2
加入购物车
视频电缆 VK 02/F AF 3
加入购物车
软管夹
根据要求
软管夹 0
加入购物车
轴螺母 0
加入购物车
连接环 PZ 20/E
加入购物车
铝制紧凑型软管 PB 08/L
加入购物车
防尘罩 PZ 10/T
加入购物车
隔热管 PZ 20/K
加入购物车
鼓风机 PB 08/F AF 3
加入购物车
测温仪 CellaCast PA 83
IO-Link IODD
测温仪 CellaCast PA 83
IO-Link 制造商声明
测温仪 CellaCast PA 83
测量光斑计算器
测温仪
PA 83 AF 1
(0,4 m - ∞)
PA 83 AF 10
(0,2 m - ∞)
PA 83 AF 11
(0,2 m - ∞)
PA 83 AF 13
(0,3 m - ∞)
PA 83 AF 3
(1,2 m - ∞)
PA 83 AF 1
(0,4 m - ∞)
焦点距离
mm
图表长度
mm
计算
打印
测量距离 (mm)
0
32
64
96
128
160
192
224
256
288
320
352
384
8.89 x
1.74 mm
测量距离
Measuring field width
Measuring field height
0.00 mm
19.00 mm
19.00 mm
16.00 mm
18.60 mm
18.31 mm
32.00 mm
18.19 mm
17.62 mm
48.00 mm
17.79 mm
16.93 mm
64.00 mm
17.38 mm
16.24 mm
80.00 mm
16.98 mm
15.55 mm
96.00 mm
16.57 mm
14.86 mm
112.00 mm
16.17 mm
14.17 mm
128.00 mm
15.76 mm
13.48 mm
144.00 mm
15.36 mm
12.79 mm
160.00 mm
14.96 mm
12.10 mm
176.00 mm
14.55 mm
11.41 mm
192.00 mm
14.15 mm
10.71 mm
208.00 mm
13.74 mm
10.02 mm
224.00 mm
13.34 mm
9.33 mm
240.00 mm
12.93 mm
8.64 mm
256.00 mm
12.53 mm
7.95 mm
272.00 mm
12.12 mm
7.26 mm
288.00 mm
11.72 mm
6.57 mm
304.00 mm
11.32 mm
5.88 mm
320.00 mm
10.91 mm
5.19 mm
336.00 mm
10.51 mm
4.50 mm
352.00 mm
10.10 mm
3.81 mm
368.00 mm
9.70 mm
3.12 mm
384.00 mm
9.29 mm
2.43 mm
400.00 mm
8.89 mm
1.74 mm
